OMOTE ESP32 basierte universal Fernbedienung

Lehmden1

Hi.

Die Knöpfe sind ganz unterschiedlich weich bei meinen unterschiedlichen Fernbedienungen. In sofern wird das nicht alles ein und dasselbe Material sein...

Beim FDM Druck kenne ich mich nicht aus, aber für den Resin Drucker gibt es im Ergebnis fast schon gummiartige Harze. Hab ich noch nie verwendet und sind sauteuer, etwa doppelt so teuer wie "normales" Harz.

Ein Beispiel:

https://www.amazon.de/SuperFlex-3D-Druckerharz-hergestellt-3DMaterials-Transparent/dp/B08RWMMVCH/?tag=kodinerds04-21 [Anzeige]

Ich hab leider sowas nicht da und auch keinen Bedarf für solch ein flexibles Harz. Sonst hätte ich mal einen Probedruck gemacht. Besser als das oben auf dem Bild würde es aber ganz sicher werden. Vermutlich sogar exakt das, was du dir vorstellst.

Seppl1

Vielleicht könnte man die Knöpfe einfach aus was relativ festem drucken und mit Flüssiggummi beschichten. Ich hab das Zeug noch nie verwendet, aber hab vor ner Weile mal davon gelesen und finde das klingt interessant.

noob_at_pc

Ich hab bei unseren örtlichen Silikon- und Tastatur Herstellern mal angefragt, aber in der Kleinserie leider nicht Sinnvoll bezahlbar

don

Lehmden1

Könnte man das denn auch "roh" verwenden nach dem Druck?

Oder müßte das nicht auch wieder lackiert werden?

Lehmden1

Na ja, 3D Resin wird mit UV Licht ausgehärtet. Teile aus "normalem" Harz werden im Lauf der Zeit immer härter und spröder, wenn man sie nicht mindestens mit Klarlack überzieht. In wie weit das auf die flexiblen Harze auch zutrifft, weiß ich aber nicht aus eigener Erfahrung.

Ich würde mir die Teile sowieso lackieren wollen. Sieht einfach besser aus. Und so eine Fernbedienung soll doch viele Jahre halten, oder? Denn nicht nur das Licht kann das Gehäuse und ganz besonders die Tasten angreifen. Grade beim FDM Druck mit den vielen Rillen in der Oberfläche setzt sich doch unglaublich leicht Fett und Schmutz von den Händen fest. Von einer ebenen, lackierten Oberfläche bekommt man das viel leichter ab.

don

Das bringt mich aber auch gerade auf die Idee, die Tasten aus Silikon zu gießen.

Da müßte es nur relativ hartes Silikon werden, da man ja richtige Taster eindrückt und nicht nur mittels Silikonschaltmatte einen Leitung schließt.

Wieder ein paar neue Ideen

te36

Vielleicht Gussform drucken und dann das weiche tastengummi giessen ?

Aber ich hab Null Ahnung von all diesem Materialen.

Lehmden1

Gussformen aus dem Drucker dürften zu hart werden, um das Endprodukt sauber ausformen zu können. Außerdem ist zumindest beim FDM Druck die Oberfläche auch zu rau. Das würde zusätzliche Probleme beim Ausformen verursachen. Aber eine Gießform aus flexiblem 3D Resin gedruckt, das könnte tatsächlich funktionieren. Dann würde der hohe Preis des Harzes und das "Lackieren müssen" auch keine große Rolle mehr spielen.

don

So in der Art hatte ich mir das auch gedacht.

Du druckst es (in egal was) und ich gieße es mit relativ hartem Silikon aus.

Man kann auch, wenn man mehr braucht, später Silikon in Silikon gießen.

Aber so weit bin ich noch lange nicht.

Hab da noch ein paar Ideen die ich vorher testen will.

don

Wie oft bei solchen Projekten ist es gut, wenn man länger wartet.

Da hat doch glatt einer den Code so umgebaut, dass man den auch verstehen kann.

Das ist der Unterschied zu "wie ich es machen würde" und "da versteht einer was von dem ganzen Kram":

Reworked software - modular approach · CoretechR OMOTE · Discussion #58

Dear all, I would like to start a discussion on how a good starting point of the software could look like for people willing to use OMOTE. I was at the same…

github.com

darkside40

Mal gucken ob ich dieses WE dazu komme das erste PCB fertig zu machen

darkside40

So gerade mal die Teile für die erste Platine in Sortierkästen einsortiert, so das man nen besseren Überblick hat. Bei zwei IC's kann ich selbst mit ner Lupe zum verrecken nicht die orientierung erkennen.

Mal gucken ob die im Omote Github Repo rat wissen.

darkside40

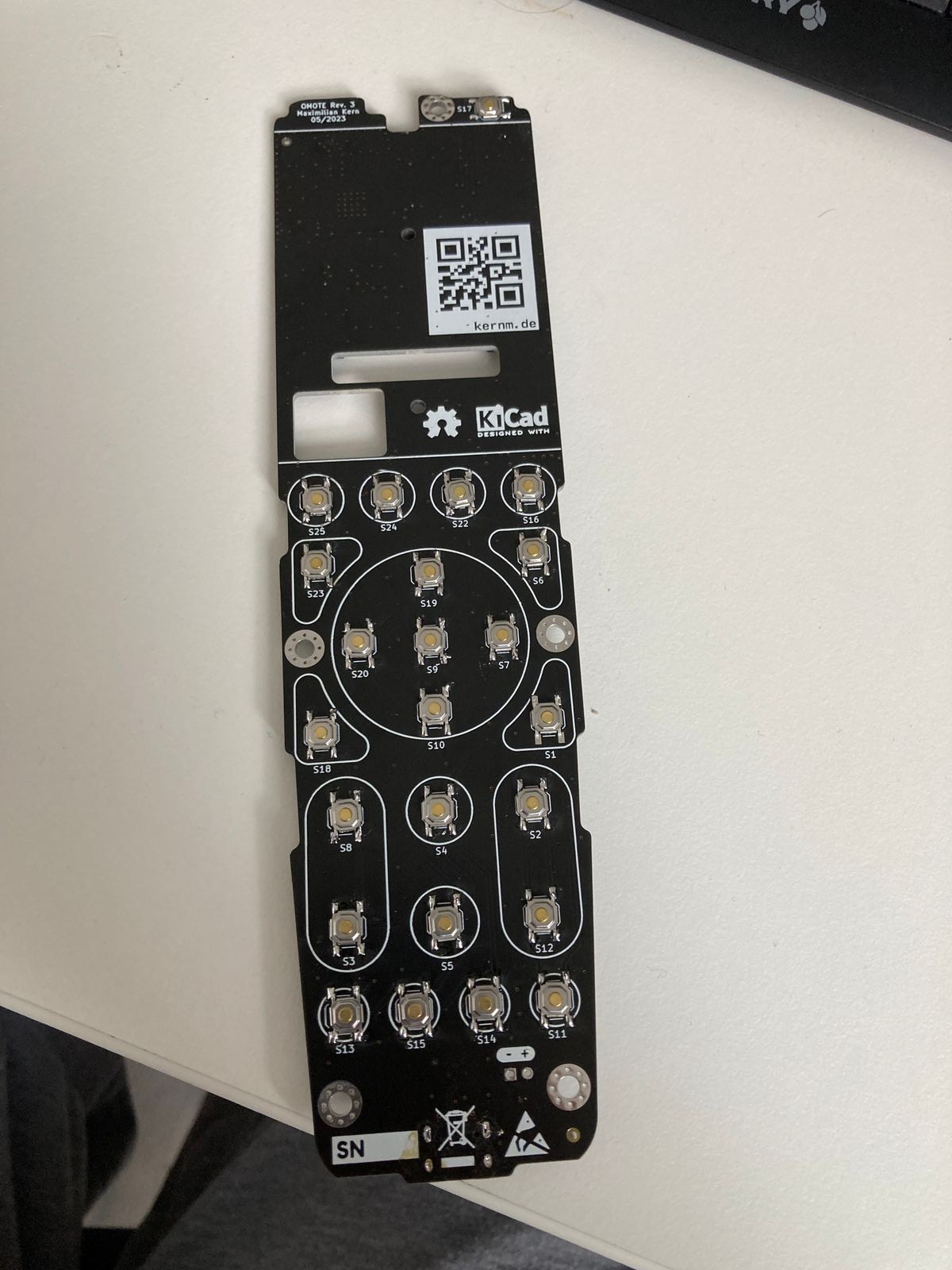

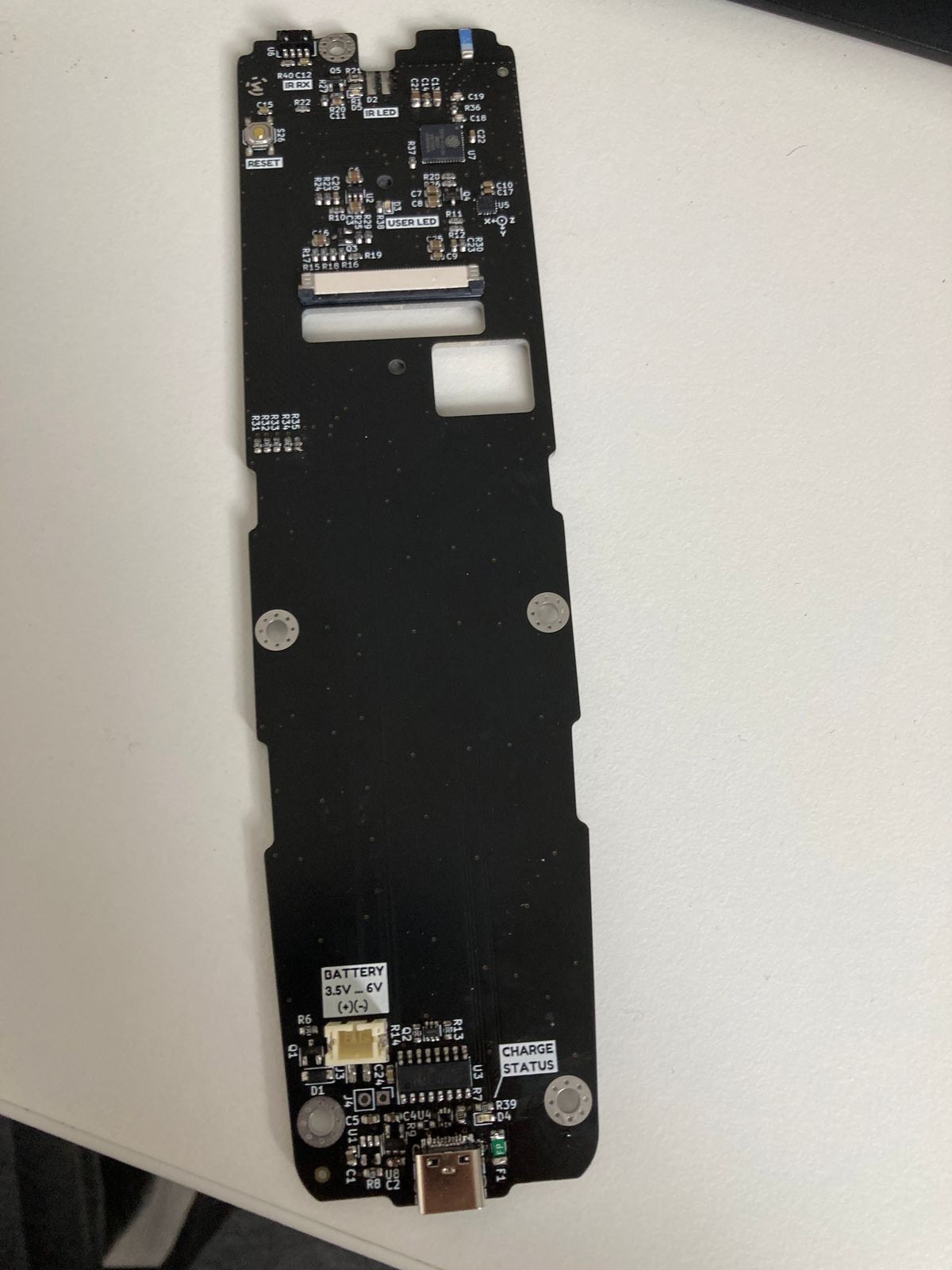

Okay die erste Platine ist fertig.

Dient leider nur als Mockup, irgendwo ist da ein kurzer drin den ich nicht finde. Aber so hat don dann mal eine Platine für Gehäusetests etc.

don

das sieht alles so übelst professionell aus

darkside40

Solange man nicht so genau hinschaut

te36

Das alles handgeloetet ? Das ist doch Tierquaelerei! Wahnsinn.

Ich wuerde mit Muehe die Tasten hinkriegen. Ist die SMD Seite dann mit Paste und Heizstrahl gemacht, oder wie ?

Ghostofme

Find die Idee toll. Hab letzens mal aus Spass nach sowas gesucht für den Fall das meine Harmony den Geist aufgibt. Viel Glück bei dem Projekt

darkside40

Zitat von te36

Das alles handgeloetet ? Das ist doch Tierquaelerei! Wahnsinn.
Ich wuerde mit Muehe die Tasten hinkriegen. Ist die SMD Seite dann mit Paste und Heizstrahl gemacht, oder wie ?

Die Seite mit den SMD Teilen ist Handbestückt (ja das dauert) und dann mit ner Heizplatte verlötet:

Thema

Uyue 946C Heizplatte Review & Teardown

So da ich für das Omote Projekt noch eine Heizplatte brauchte habe ich mir eine aus China bestellt.

70€ hat das Teil gekostet und da ich mal wissen wollte was man dafür kriegt und auch sicher gehen wollte das ich beim ersten einschalten nicht gegrillt werde habe ich das Teil mal aufgemacht.

Das Video dazu könnt Ihr hier sehen:

https://tube.tchncs.de/w/izKXujR3VELXsbY7rQRZme

Die Videoqualität ist echt nicht die beste aber ich bin auch kein Youtuber.

darkside40

4. Januar 2024 um 11:53

Die Taster sind per Hand verlötet, das geht aber selbst mit dem Pinecil recht fix, das ist in 10min gemacht.

yard2

Sieht super aus.

te36

jetzt faellt es mir wie schuppen aus den haaren, die heizplatte. Dafuer war die also

Uyue 946C Heizplatte Review & Teardown
