Wie bekomme ich die Festplatte zum drehen?

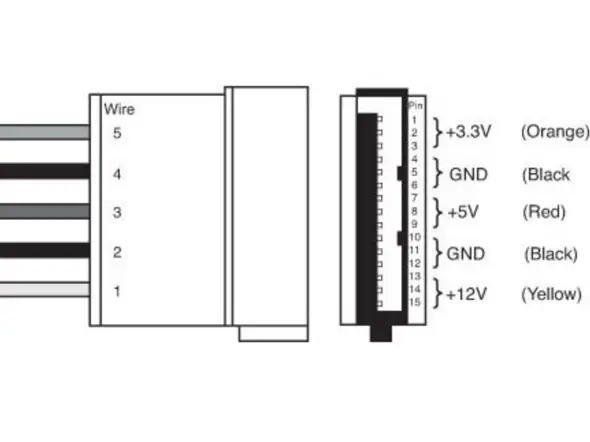

sata platte. Du brauchst 12v, 5v und 3.3v. Ausm Kopf raus sag ich die 3,3V waren für die Ansteuerung des Motors zum Ausrichten des Lesekopfes.

Auch bei einer Platte mit Molex Anschluss ist die Farbbelegung die gleiche bzgl Spannung.

Alles mit Farbe ist +

Mit Pech hat du die Platte aber schon gegrillt.

Mal an ein PC - NT anschließen?!

wenn sich dann nix tut... tot!

Zitat von dunuser

Ich habe mit 4,5V rumprobiert, alle Kabel mit + und - ausprobiert, es dreht sich nichts.

Oehmm.. Da ist dir nicht die Idee gekommen, das das beste Rezept dafuer sein kann, die Plattenelektronik endgueltig zu schrotten ? Einfach mal irgendeine Spanning in irgendeiner Polaritaet an irgendwelche Pins anlegen ?

Ich hatte mal beim Bau meines ersten Servers geschafft bei einem modularen Netzteil ein Kabel falsch einzustecken. da waren dann auch 5 Festplatten falschrum an Spannung angeschlossen. Ich sag mir immer, das das wie Bolzenschuss beim Schlachtrind gewesen sein muss: "Sie haben nix gefuehlt". 23 Jahre her, aber sie tun mir immer noch leid

Die Polaritaet beim SATA Stromstecker ist ja gut dokumentiert. Die 3.3V brauchst Du fast nie (gerade gestern in wikipedia auch so gelesen), reicht also sicherlich aus nur 5V und 12V zu verdrahten. Ist das eine 2.5" Platte ? Bei denen reicht immer 5V, weil die ja auch immer fuer USB Gehause gebaut wurden.

Aber selbst wenn Du alles richtig machst heisst das nicht das die Platte anlaeuft ohne Signale vom SATA Datenbus Frueher war das normal, inzwischen ist eher normal das die nur nach solcher Signalisierung anlaeuft.

Aka: Erstmal direkt an PC anschliessen, gucken ob laeuft. Dann datenkabel abziehen, wieder bloss PC Stromkabel ran. Wenns dann nicht laeuft, mal "hdparm -B255 /dev/sdX" probieren (X durch passenden Buchstabel fuer die Platte ersetzen). Evtl. kriegst Du damit die Platte dazu sofort anzulaufen ohne Datenstecker. Auch mal -M254 wenn die Platte das kann.

Erst wenn Du das am PC Stromstecker ohne Datenstecker zum laufen bringst wuerde ich dann probieren so einen Stromstecker nachzubauen.

Nein muss der motor nicht. Nicht umsonst ist eine große Platine auf der Platte. Dort ist eine Firmware drauf und steuerelektronik die den Motor ansteuert und auch z.B. stoppt sie den Motor im Idle trotz dauerspannung.

Daher strom vollständig entsprechend Pin Belegung auflegen und dann startet auch die Festplatte soweit nichts defekt ist.

Zitat von dunuser

Und dieser Motor muß doch irgendwie Anschlüsse nach draußen haben.

Die Elektronik will den doch aus und anschalten koennen, warum sollten da die Draehte direkt nach aussen gefuehrt sein ? Schlimmer noch: damit die extrem stabil in der programmierten Geschwindigkeit laufen sind das Linearmotoren. Da muss die Elektronik im Takt der Umdrehungsgeschindigkeit seriell auf verschiedene Spulen Strom geben. Also die Idee da einfach zwei Draehte in der Platte zu finden und nach aussen an DC zu legen kannste bei solchen Platten auch vergessen.

Das hier ist ein einfacher Trick, bei dem die Platte dann auch nicht so schnell laeuft (sondern bloss mit 3000 RPM, statt 5400 oder 7200), aber man muss die Platte anstossen. Aka: irgendein altes Steckernetzteil finden, das keinen Gleichrichter drin hat z.b.

Ist die Platte 2.5" oder 3.5" ?

Naja, die Platte anstossen muessen damit sie laeuft ist doch vielleicht auch ganz witzig zur Unterhaltung. Weiss ja nicht, was das am Ende werden soll.

Aber vielleicht haste die Elektronik ja doch noch nicht zerschossen, einfach erst mal am PC anschliessen mit Spannungs und Datenanschluss und checken wie beschrieben.

Wenn du nur den Motor ansteuern wolltest, würdest du noch mal externe HW benötigen.

So einen ESC Regler aus dem Modellbau.

Kleiner Hinweis noch:

Da die Platte "frei" liegt sammelt sich Staub auf der Oberfläche und durch das geöffnete Gehäuse stimmen die "Luftverhältnisse" am Schreib/Lesekopf nicht mehr.
Das hat bei Betrieb dann irgendwann die Folge, dass die Köpfe auf den silbernen Scheiben aufsetzen. Sowas nennt man Head-Crash und dann beginnt die Spanabhebende Lesemethode !
Da könnten dann auch Partikel der Köpfe und der Plattenoberfläche beginnen herumzufliegen !
Also Vorsicht, bei 5400 - 7200 Umdrehungen der Platte fliegen die mit entsprechender Geschwindigkeit und somit Energie !

Kschnei150 zuerst dachte ich... WTF... dass die Platte ihm egal ist, und Schaden nimmt hat er ja geschrieben...

Aber dass du nur ausgeholt hast, um auch auf die Gefahren hinzuweisen...

Jupp!

>5000 U/Min merkt man bestimmt, wenn da das ein oder andere Teilchen sich löst und flügge macht...

Erstrecht wenn es klein ist, und Kontakt mit dem Glaskörper im Auge aufnimmt

Auf ein „Ich küss dein Auge, Bruder“ würde man da bestimmt liebend gerne drauf verzichten

Zitat von Kschnei150

Spanabhebende Lesemethode
