Zigbee2MQTT RGB LED Controller OpenHab

xSaSx

Hi Leute,

habe einen LED Strip mit einem Zigbee LED Controller - diese gibt es auch bei Zigbee2MQTT sollte also gut einbindbar sein- nun struggle ich aber etwas bei der COnfig auf Zigbee2MQTT Seite und den Farben in OH2. Könnte mir da eventuell jemand aushelfen`?

https://www.zigbee2mqtt.io/devices/ZC05M.html

Danke und Grüße

horschte

nutze leider kein zigbee2mqtt. kann da also nur bedingt helfen.
die color integration in openhab findest du hier. ist zwar ikea, sollte sich aber nicht wirklich unterscheiden
https://community.openhab.org/t/oh3-zigbee2m…ft-right/133837

xSaSx

also hab alles hinbekommen - aus/an , color temp / brightness aber bei der farbe tu ich mir schwer - hab HSB genommen

Code

- id: led_stripe_rohr_color
    channelTypeUID: mqtt:colorRGB
    label: led_stripe_rohr_color
    description: ""
    configuration:
      commandTopic: zigbee2mqtt/led_stripe_rohr/set/color_hs
      colorMode: HSB
      formatBeforePublish: '{"color":{"hsb":"%1$d,%2$d,%3$d"}}'
      stateTopic: zigbee2mqtt/led_stripe_rohr/color_hs

aber in zigbee2mqtt kommt immer "zigbee2mqtt no converter available for color_hs"

versteh ich nicht ganz

TehTux

Versuch mal als command topic "zigbee2mqtt/led_stripe_rohr/set"

xSaSx

wenn ich es über das frontend mach von zigbee2mqtt funktioniert der color change und das sehe ich im [definition='1','0']log[/definition] - was sagt mir das nun ?

Code

Zigbee2MQTT:debug 2022-09-19 15:42:48: Publishing 'set' 'color' to 'led_stripe_rohr'




Zigbee2MQTT:debug 2022-09-19 15:43:02: Missing colorTempPhysicalMin and/or colorTempPhysicalMax for endpoint 0x94deb8fffe1d7d52!




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/state', payload 'ON'




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/brightness', payload '243.84'




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color_mode', payload 'xy'




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color_temp', payload '319'




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color-hue', payload '3'




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color-saturation', payload '96'




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color-x', payload '0.6307692307692307'




Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color-y', payload '0.3230769230769231'




Zigbee2MQTT:info  2022-09-19 15:43:03: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/linkquality', payload '31'

Alles anzeigen

xSaSx

Ok hat jetzt geklappt ! Nun zur Sitemap - colorpicker ist nice hier aber nicht sinnvoll - ich würde gerne die Grundfarben rot blau lila gelb grün etc. Direkt auswählen können. In der zigbee2mqtt gui kann ich das für das stripe - könnte mir hier die xy Daten was es zu senden gilt kopieren aber wie lasse ich das senden per Schalter? Dropdown-Menü ? Dummyshalter? Rule ?

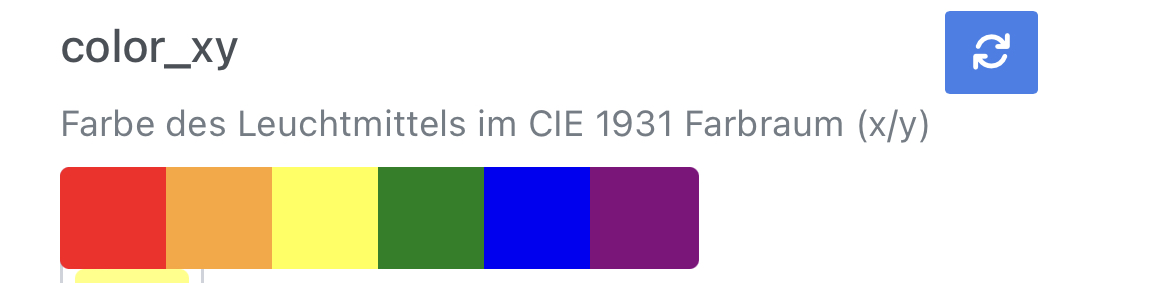

Ihr ne Idee ? So sieht es im Zigbee Menu aus:

horschte

per dropdown menü die daten senden....würde ich zumindest so umsetzen wenn ich keinen colorpicker nutzen will.

xSaSx

Hi @horschte,

kann ich das direkt aus der sitemap machen oder brauch ich dann ne rule ?

Dann müsste ich für jede Farbe nen Switch Anlegen und es so machen?:

Code

rule "MyMQTTRule
when
    Item LED_ROT changed
then
    val mqttActions = getActions("mqtt", "mqtt:broker:MQTTBrokerTest")
     mqttActions.publishMQTT("MyTopic", color.red)
end

oder kann ich in von der sitemap aus einen xy farbcode senden ? also

Code

switch item=LED-Red {sende rot}

oder kann ich vl. sogar einen mqtt switch anlegen der genau das sendet und ich ihn nur über die sitemap trigger ?

also:

Code

switch item=LED-Red

Code

switch LED-Red { mqtt=">[mymosquitto:/led_stripe_rohr/set/color:*:rot]"

Wie wäre es denn am geschicktesten? und wie würde so ein syntax aussehen. Will kein Colorpicker weil ich Alexa sagen will welche Farbe sie einstellen soll und dazu brauche ich ja exakte Trigger-Punkte

Momo90

Nimm in der sitemap eine selection und ein string item und definiere dort die Farben

die Rule machst du dann in der art

when
Item selectionstring changed
then
val mqttActions = getActions("mqtt", "mqtt:broker:MQTTBrokerTest"
mqttActions.publishMQTT("MyTopic", selsctionstring.state)
end

horschte

ein selection sitemap eintrag für ein color item kann doch den wert auch so senden, da braucht es keine rule....bspw
Selection item=Farbelabel="Farbe" mappings=["0,100,100"="Rot", "120,100,100"="Grün"]

xSaSx

hi @Momo90,

ok mit einer selection in der sitemap komme ich klar

sieht ja dann so aus :

Code

Selection item=led_rohr_color label="Farbe" mappings=["grün"türkis","blau","lila","rot"]

wie sieht mein MQTT command aus um eine Farbe zusenden ? in der [definition='1','0']log[/definition] steht folgendes wenn ich eine auswähle im zigbeefrontend:

Code

Zigbee2MQTT:debug 2022-09-19 15:42:48: Publishing 'set' 'color' to 'led_stripe_rohr'


Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color-x', payload '0.6307692307692307'


Zigbee2MQTT:info  2022-09-19 15:43:02: MQTT publish: topic 'zigbee2mqtt/led_stripe_rohr/color-y', payload '0.3230769230769231'

und wie würden dann die string items aussehen ? Sorry bin da echt nen noob drin

xSaSx

Zitat von horschte

ein selection sitemap eintrag für ein color item kann doch den wert auch so senden, da braucht es keine rule....bspw
Selection item=Farbelabel="Farbe" mappings=["0,100,100"="Rot", "120,100,100"="Grün"]

bei dem LED stripe kommt aber nur so ein xy wert an mit 0.xxxxx und nicht ein 3 stelliger mit zB 120,100,100 damit fängt er nichts an.
Wenn es natürlich so irgendwie gehen könnte direkt aus der Sitemap raus mit Selection ohne rules etc wäre das mega cool - dann wäre nur die Frage wie ich das Alexa beibringen kann auf grün für grün zu hören weil ich ja keine wirklichen items dahinter hab

Momo90

Ei! Das sieht aber anders aus, als ich geglaubt habe

Versuch mal (auch wenn das echt hässlich gelöst ist):

Selection item=led_rohr_color label="Farbe" mappings=["{\"color\":{\"x\":0.6307692307692307,\"y\":0.3230769230769231}}"="rot"]

wobei ich nicht weiß ob die x und y werte tatsächlich rot sind. such dir auch noch die x und y werte für andere farben raus und ergänze sie im mapping

Code

rule "MyMQTTRule
when
    Item led_rohr_color changed
then
    val mqttActions = getActions("mqtt", "mqtt:broker:MQTTBrokerTest")
     mqttActions.publishMQTT("zigbee2mqtt/led_stripe_rohr/set", led_rohr_color.state)
end

xSaSx

hi momo, danke das teste ich gleich mal wenn ich daheim bin - farbcodes etc sind kein ding die finde ich raus - was dann eher noch die frage wäre wie ich alexa sagen kann mach bla mach rot mit dem mappings ?

Momo90

Für Alexa brauchst meiner Meinung nach einen ganz anderen ansatz. Mit Group endpoints, so dass du sagen kannst "Alexa stelle Ledrohr auf rot" oder "Alexa stelle Ledrohr auf 50%" dafür brauchst aber wieder die herkömmlichen Color und Dimmer Items
Aber die kannst ja paralell zu der selection Variante machen

Edit: Statt der rule kanns es auch über eine mqtt.things datei lösen. Ich weiß aber nicht ob du OH textbasiert konfiguriert hast. Wenn nein, zahlt es sich nur deshalb nicht aus damit zu beginnen

xSaSx

doch das meiste ist textbasierend. wie würde das dann aussehen ? könnte ja auch schalter anlegen mit bei format before publish mit festen werten oder?

Momo90

Format before publish habe ich anfänglich auch überlegt. Bringts aber nicht da du 2 werte hast und wegen dem JSON objekt wahrscheinlich escapen musst

mqtt.things

Code

Thing topic LED "LED" {
        Channels:
            Type string : LedFarbe
                [commandTopic="zigbee2mqtt/led_stripe_rohr/set"]
}

led.items

Code

String                      LEDFarbe
                            {channel="mqtt:topic:MQTTBrokerTest:LED:LedFarbe"}

default.sitemap

Code

Selection item=LEDFarbe label="Farbe" mappings=["{\"color\":{\"x\":0.6307692307692307,\"y\":0.3230769230769231}}"="rot"]

oder du machst das mapping bei den Items mit einer .map datei, sollte auch gehen

xSaSx

ok werde beides mal ausprobieren ! Danke @Momo90 ich werde berichten

xSaSx

Also hab wieder auf RGB umgestellt und mein Outgoing Value Format auf {"color": {"rgb": "%s,%s,%s"}} gestellt nun funktioniert die sitemap mit:

Code

Selection item=Office_LED_Rohr_color label="Farbe" mappings=["60,100,100"="gelb","120,100,100"="grün","180,100,100"="türkis","240,100,100"="blau","300,100,100"="lila","350,100,100"="rot"]

vielen dank ! nun wäre nur noch die Frage wie ich die einzelnen Farben als item alexa zuweisen kann das ich sagen kann Alexa "rot"

Momo90

Poste mal die Items für ON/OFF, Color, Temp, Brightness die du hier und hier erwähnt hast und die funktionieren
