2-Wellen-Schredder

keine Ahnung ob mein Projekt hier rein passt?

Aber mir schwebt schon länger eine Idee im Kopf rum und gestern hatte ich etwas Zeit für die Planung. Ob es nun bei der Planung bleibt, oder doch etwas draus wird, ist noch fraglich. Dennoch wollte ich euch daran teilhaben lassen.

Das Ding sollte für Holz und Kartonzerkleinerung genutzt werden. Doch nach der ersten Planung und Berechnung kommen doch Werte raus die noch etwas Bedenkzeit bis zur Umsetzung brauchen.

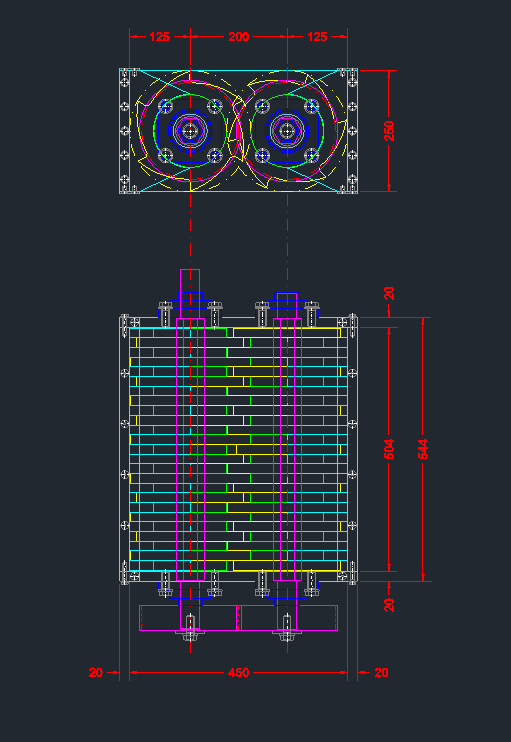

Eckdaten:
Futterlucke - 410 x 504mm
Messerscheibendurchmesser - 250mm
Gewicht - ca. 400kg nur das auf der Zeichnung ersichtliche, dazu kommen noch: Motor, Trichter, Gestell usw...
Preis - min. 2500€ ... alleine der kg-Preis für das Rohmaterial ist übel

Darum musste ich eine Vorplanung machen, um fest zu stellen was da zusammen kommt.

Zitat von te36

Sieht ja schick aus, aber warum selbst designen ?
Holzschredderer gibts doch fertig in allen Groessenordnungen, oder ?

warum einfach?

Natürlich gibt's die auch fertig. Aber preislich noch weiter entfernt. Und nein, mit einem gewöhnlichen Gartenhächsler wird das nix, schon gar nicht wenn man größere Kartonagen verarbeiten will.

der hat zwar andere Messerscheiben, hat aber zb. Die gleiche Größe https://www.ebay.de/itm/Zwei-Welle…redirect=mobile

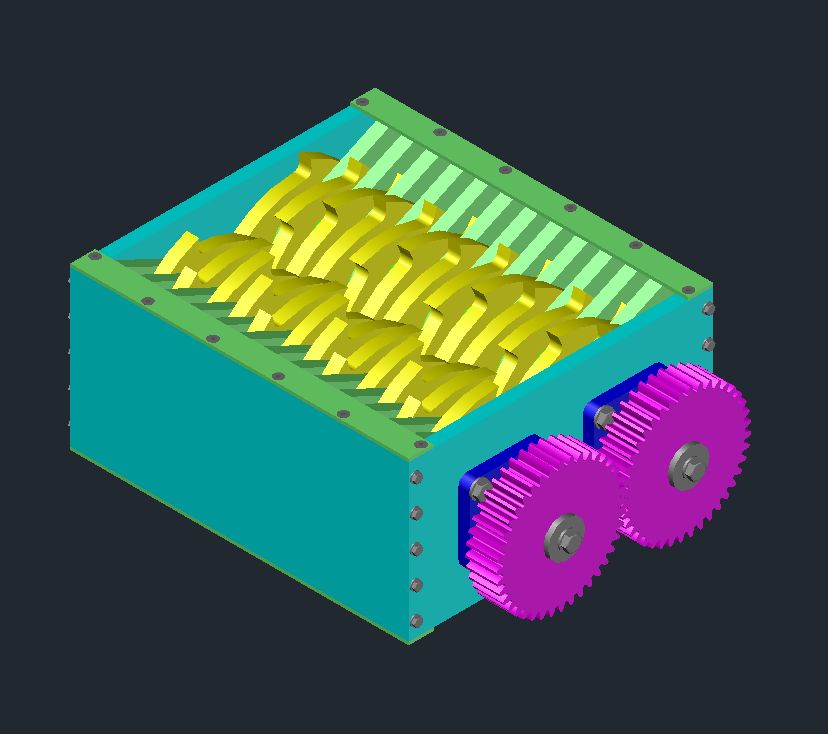

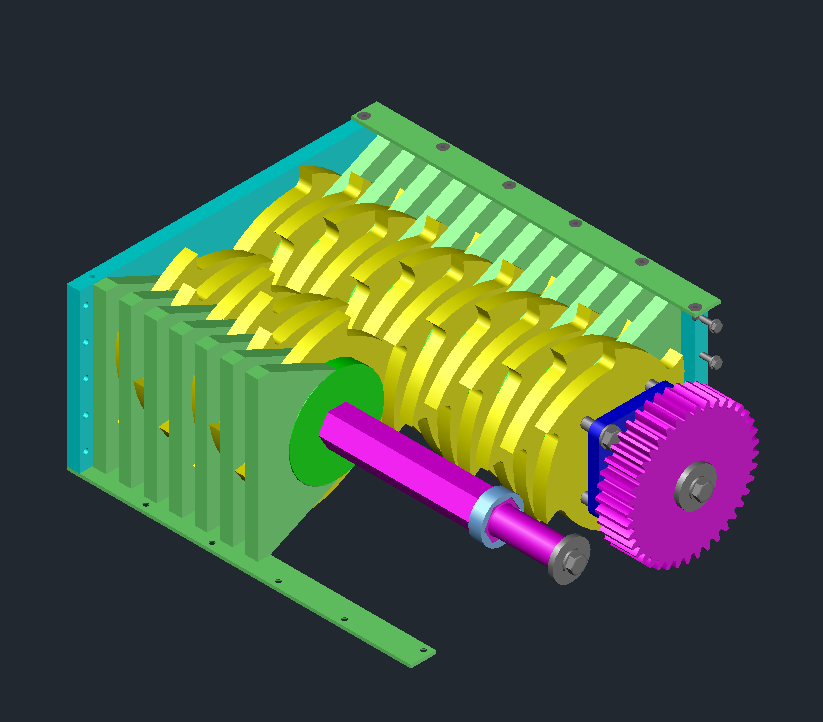

Bis jetzt ca. 5h 2d und 3d zeichnen, das meiste sind laserteile, sprich dafür reichen meine 2d Zeichnungen

Die Wellen müssen auf der Drehmaschine bearbeitet werden

Die Zahnräder und Lagerböcke gibt es fertig

Die Montage sollte schnell gehen, ist ja nur gesteckt und geschraubt

Motor und Elektronik, Gestell und Trichter brauchen sicher etwas länger

Vielleicht wäre eine Kleinserie gut, würde die Kosten etwas reduzieren

Zitat von te36

Gibts Kickstarter fuer kleinserien ?

eventuell braucht ein Kumpel einen und vielleicht 1-2 zum Verkauf anbieten

Zitat von don

Wieviel Newton macht das Monster deiner Planung nach?
Derzeit sieht es ja nach Direktantrieb aus.

Das kann ich noch nicht sagen, es sollte jedenfalls ein Getriebemotor dran.
