Toni Box: ESP32 basierend (99% fertig)

Hat lange gedauert, aber die Kiste läuft.

Verbaut wurde nur das gute Zeug. Adafruit, Birke Multiplex, Visaton, LG-Akkus ...

• ESP32 mit eingebautem SD-Card-Reader
• NFC-Reader
• RGB-LED-Status-Ring
• WLAN
• FTP
• HTTP-Upload
• Internetradio
• komplett via Webinterface konfigurierbar
• Bluetooth
• 5 Watt Mono (auf 5 Volt)
• 2x LiPo von LG
• Arcade-Buttons
• Visaton LS 4 Ohm
• 9mm Birke Multiplex
• 4mm Rauchglas-Acryl

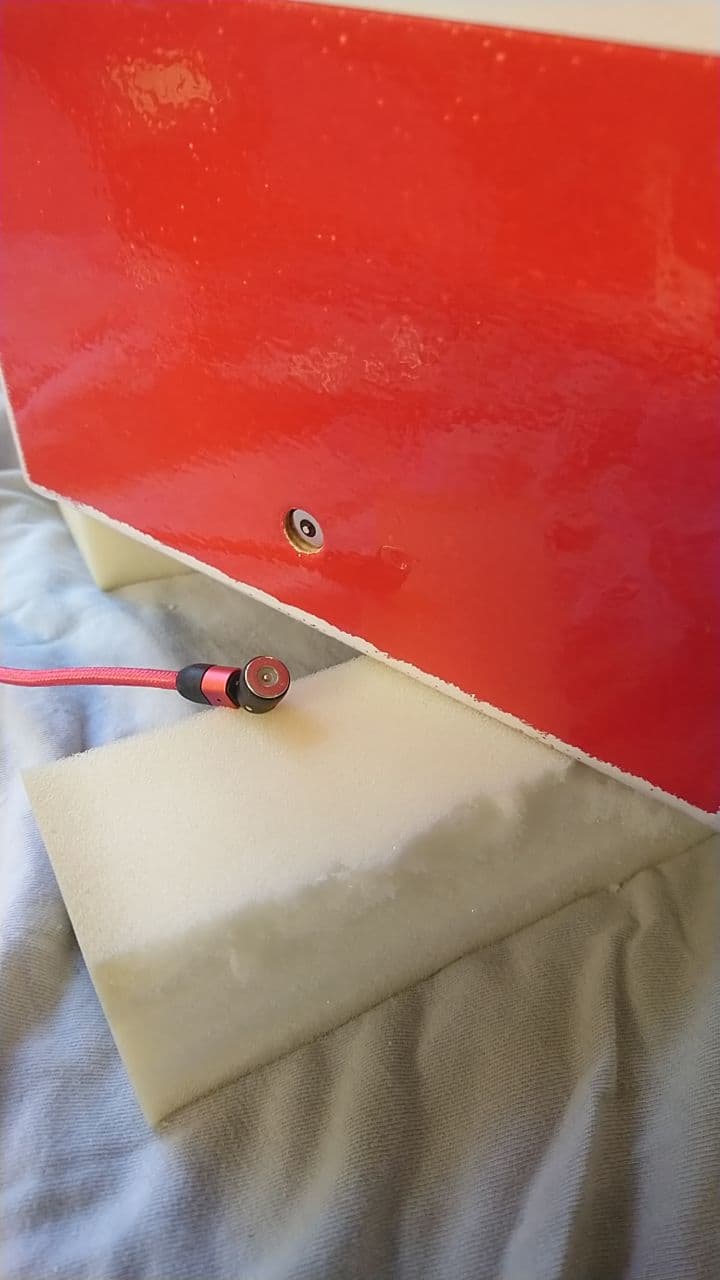

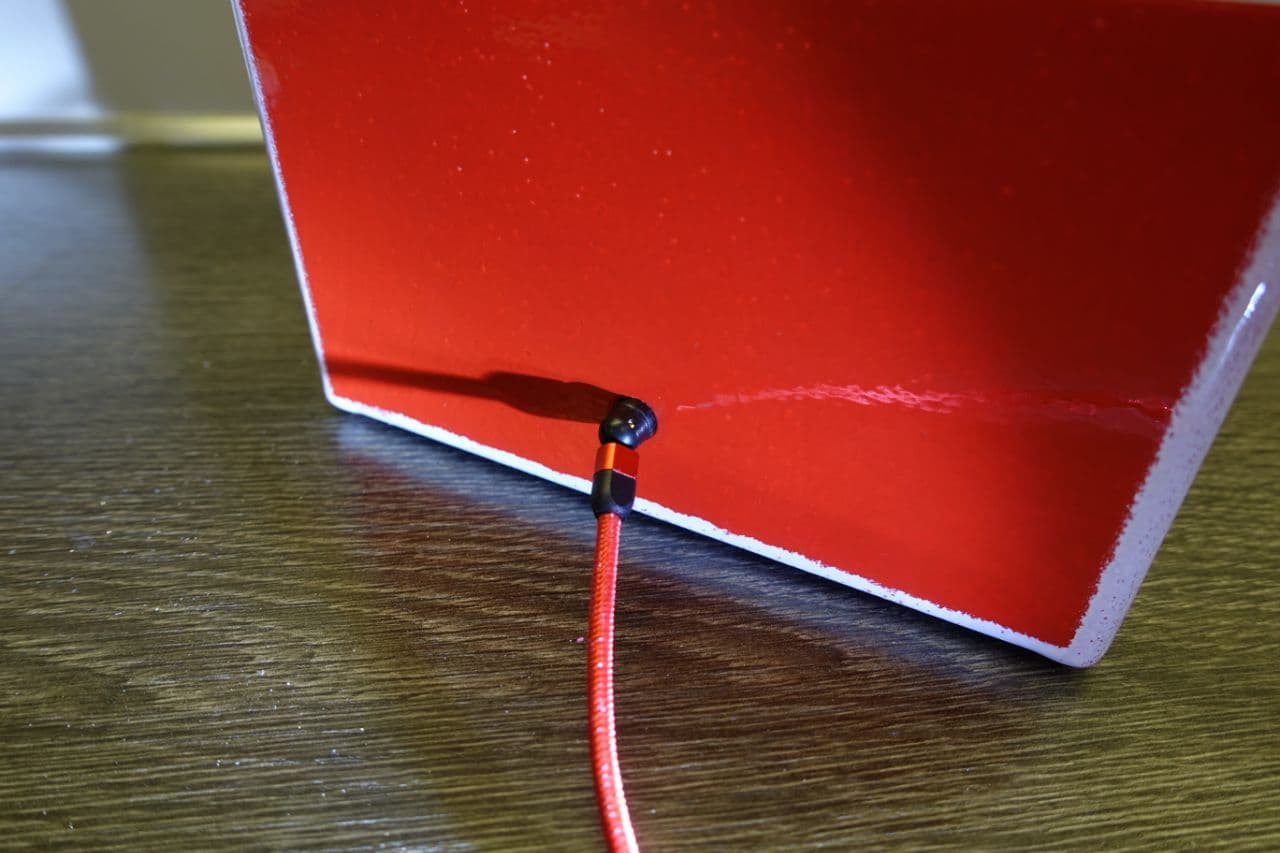

• magnetische, kindersichere Ladebuchse
• Lösemittelbasierende Lackierung

Das Ding kann laut genug um einen Toni-Box vom Tisch zu pusten
(nicht ganz, aber das Bild davon gefällt mir)
Bei Volllast vibrieren die Button.

Noch hat der Junior die Box nicht bekommen.
Wird ein Geburtstags- oder Weihnachtsgeschenk.

Die restlichen 1% sind:

• Tragegurt
• rückseitig eine Tasche für die NFC-Karten
• Bedruckung der NFC-Karten

Code:
-> https://github.com/biologist79/ESPuino
(Vom Biologist habe ich auch die Steckplatine)

Ein kleines Making-Off:

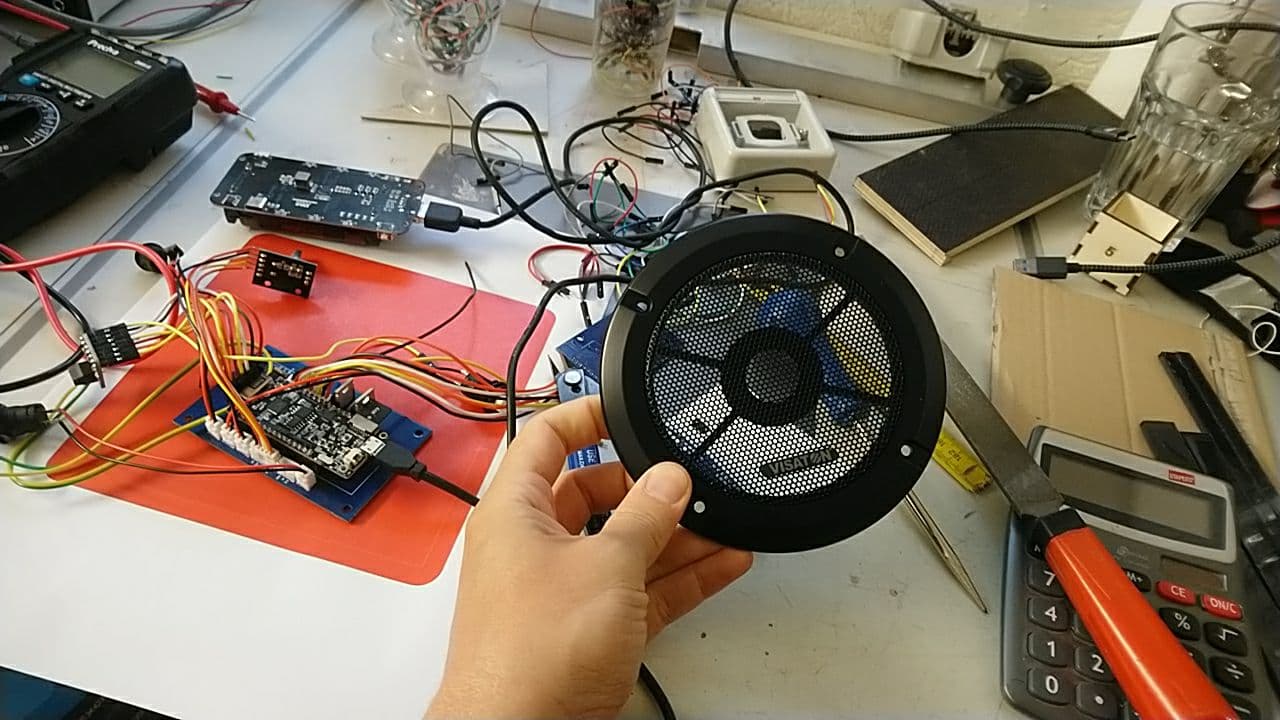

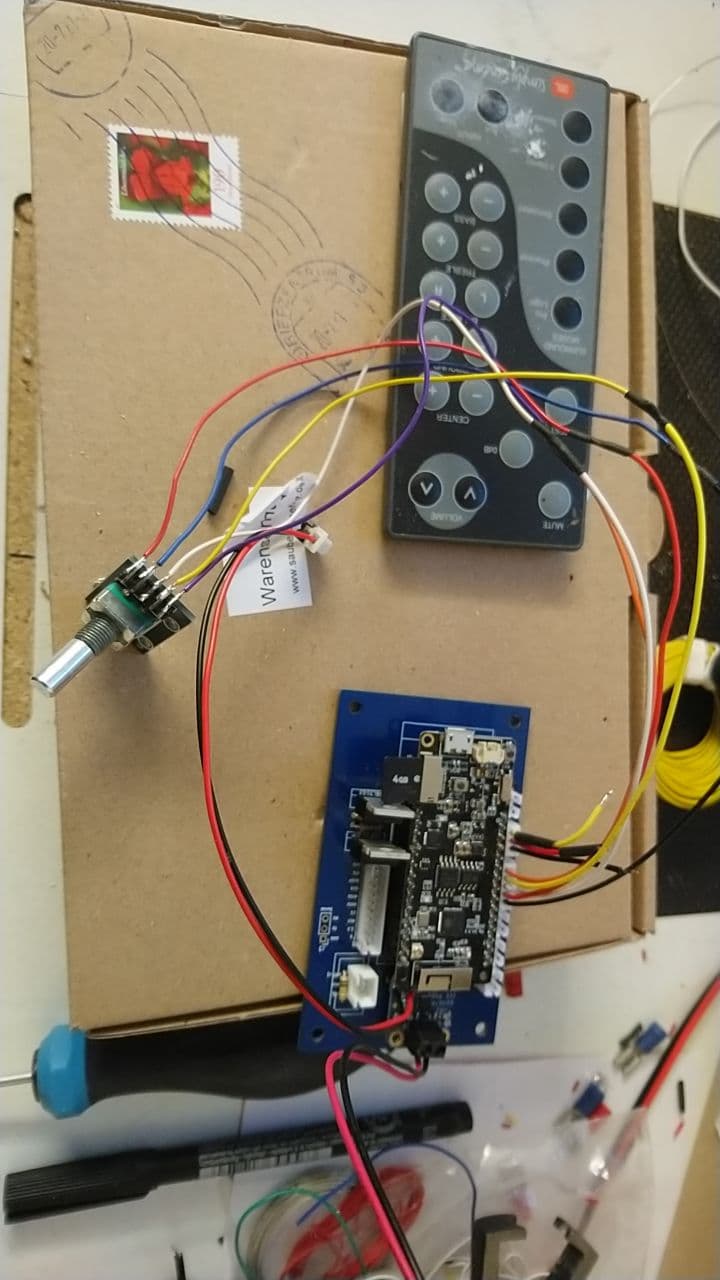

Mein erster funktionierender Aufbau am Steckbrett:

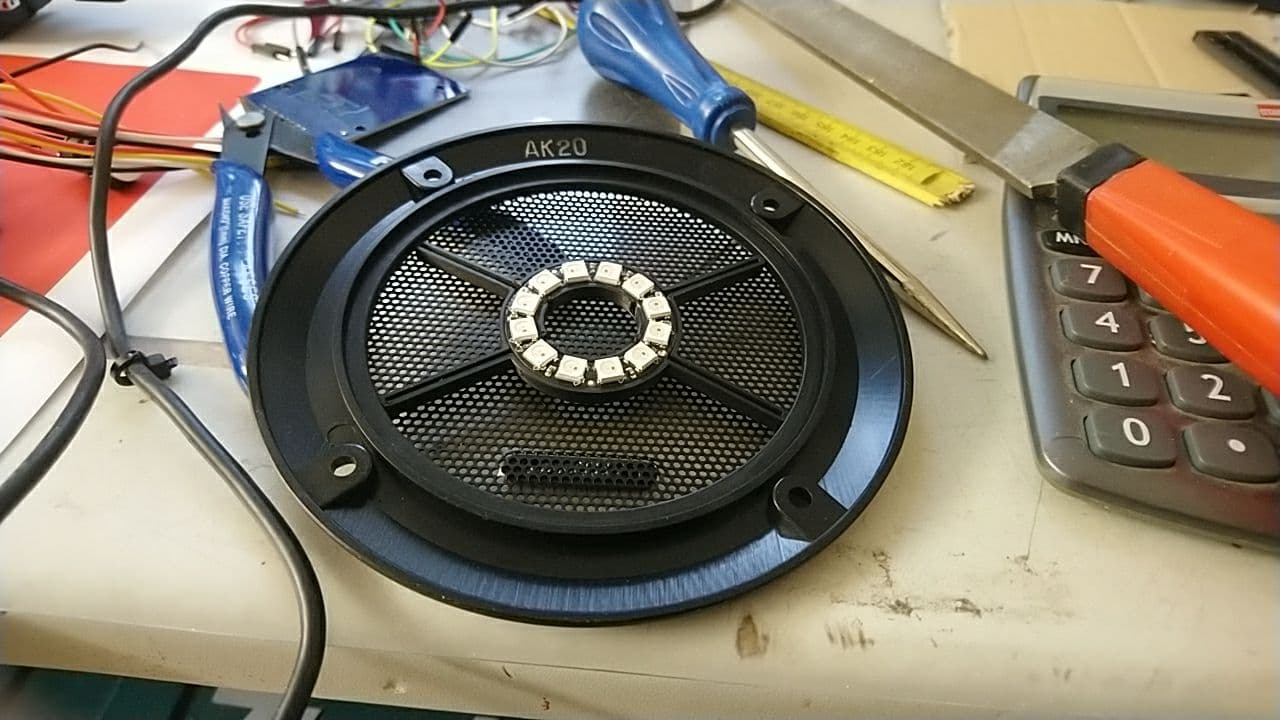

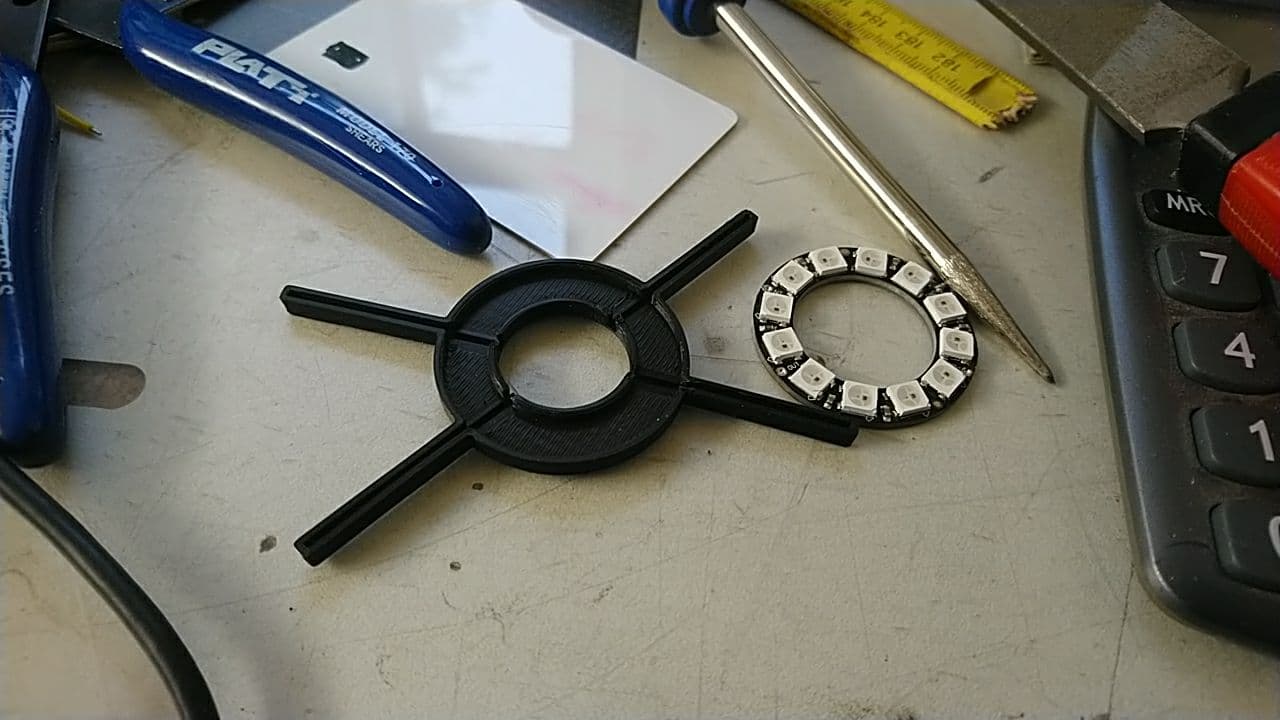

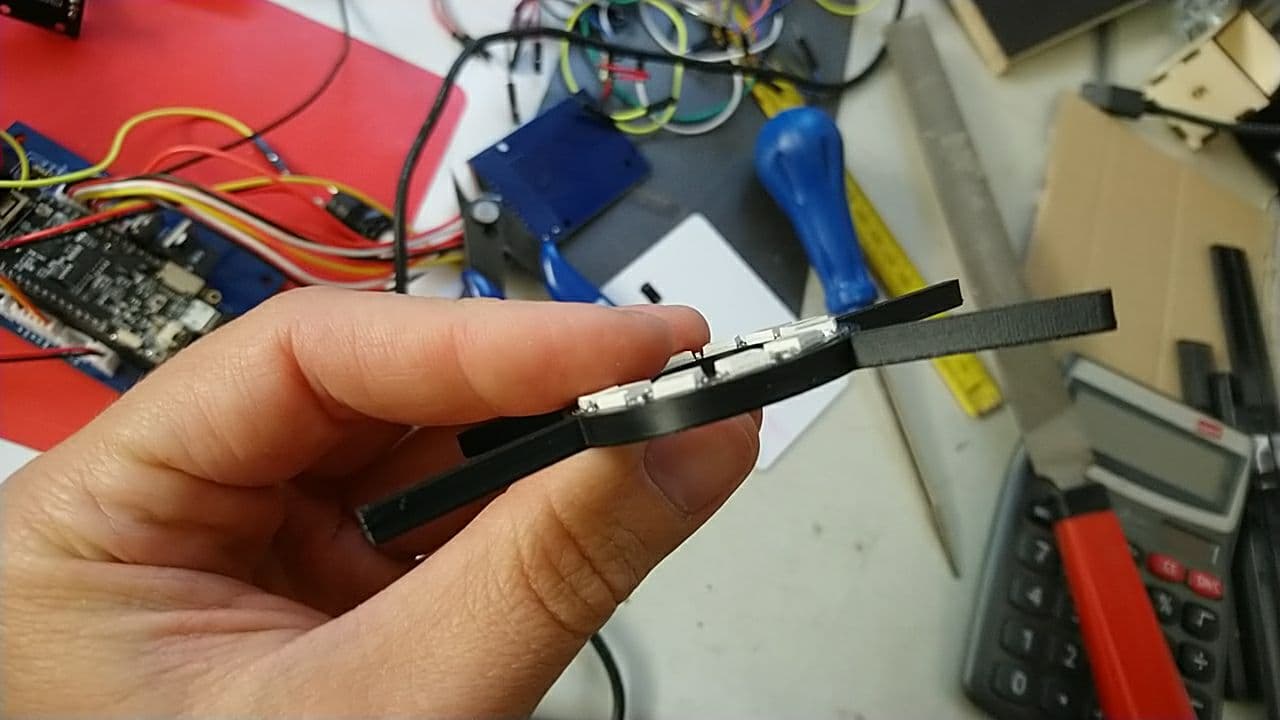

Für den RGB-LED-Teil habe ich eine Halterung gedruckt:

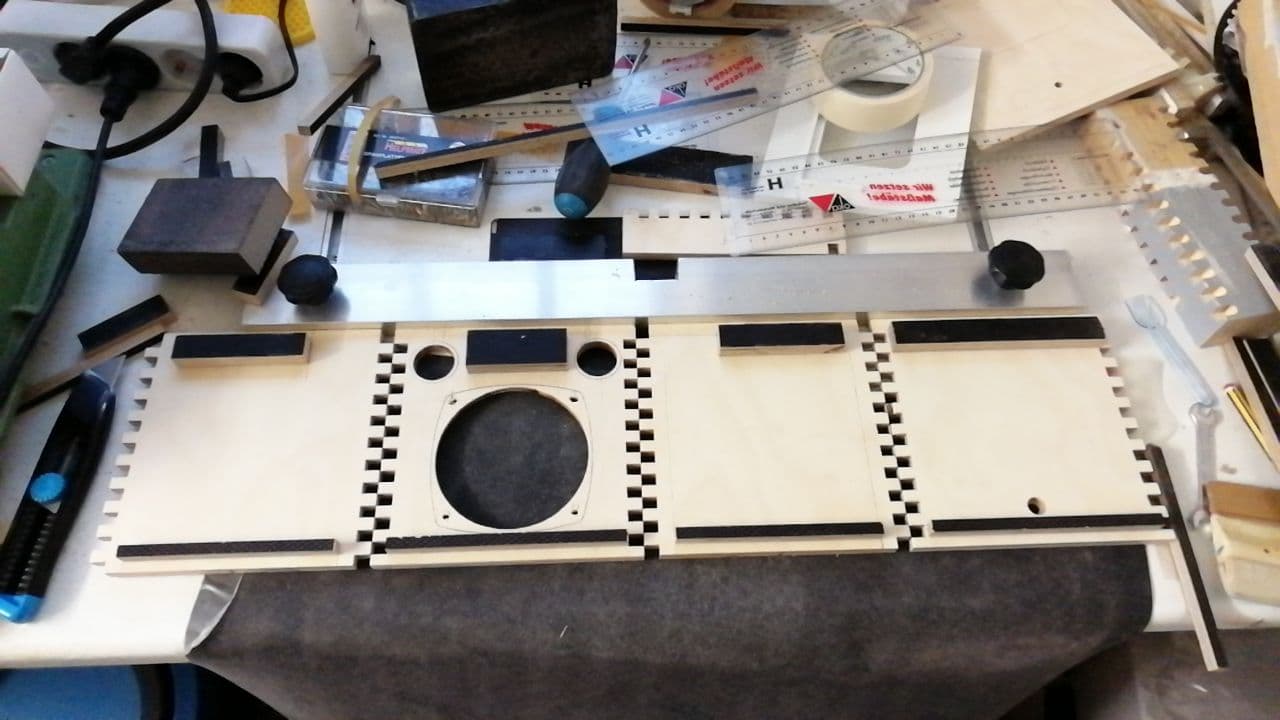

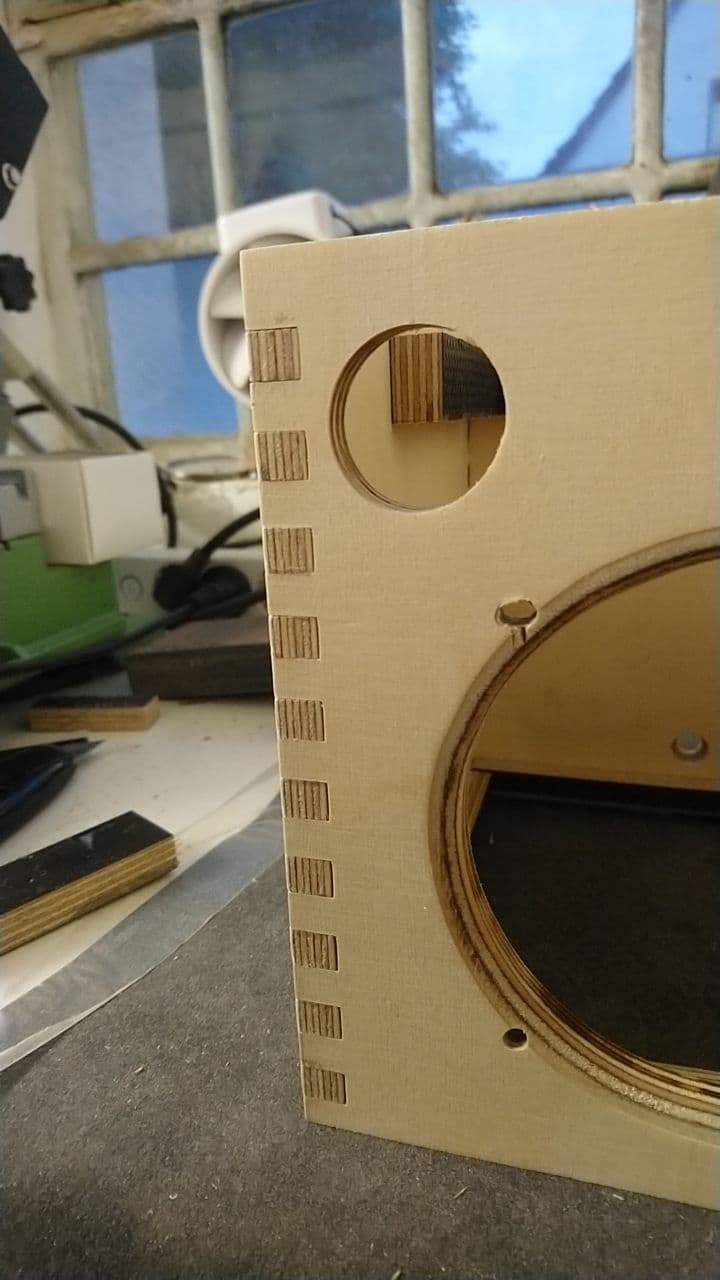

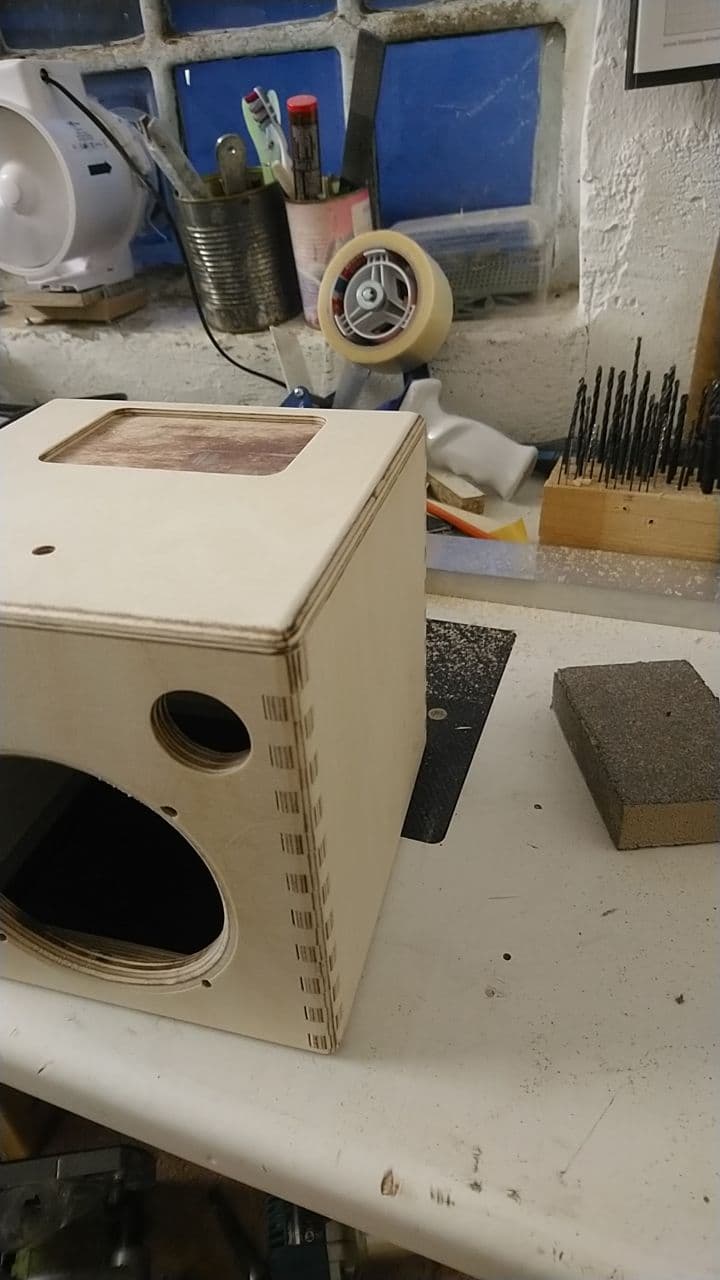

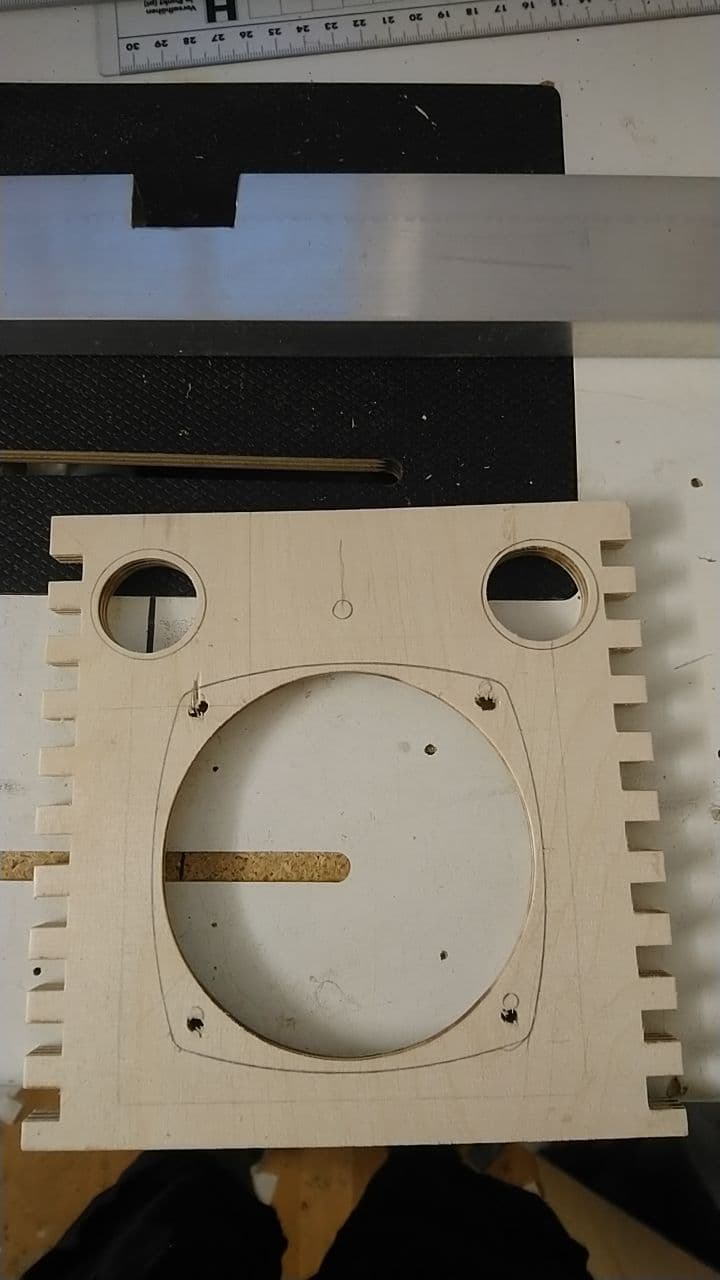

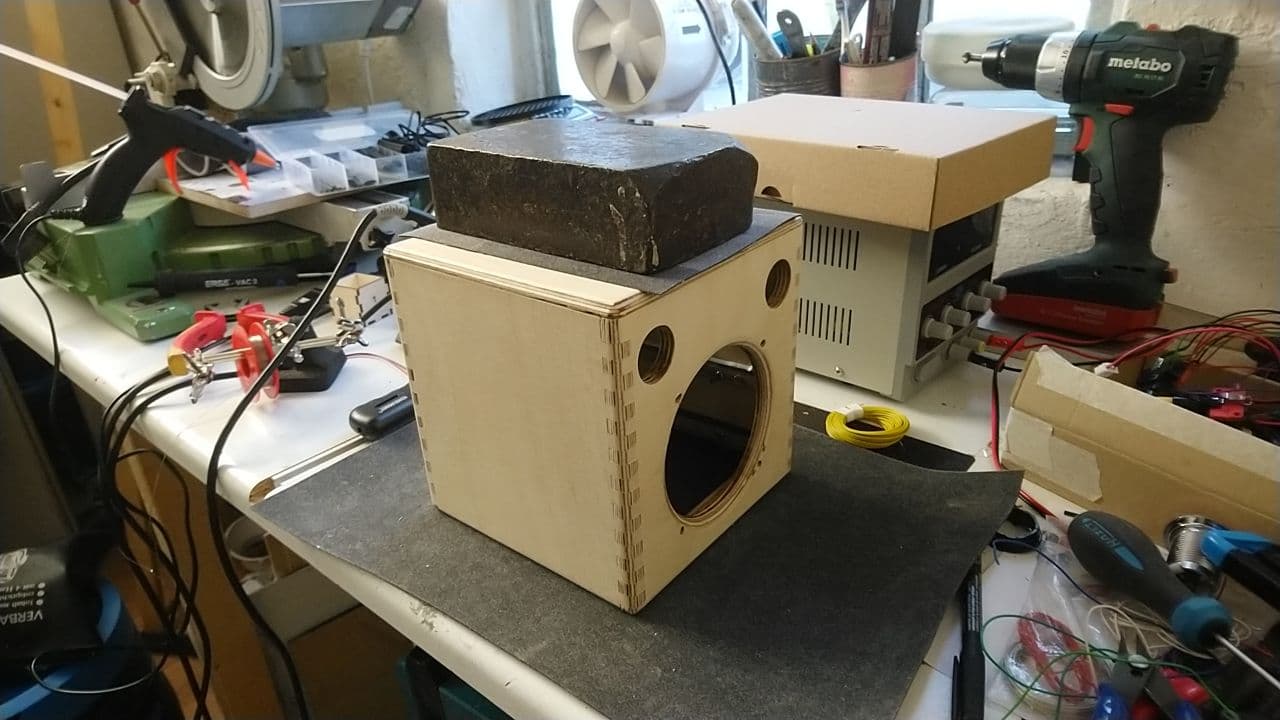

Und was neues lernen schadet auch nie. Fingerverbindungen:

Für richtige schöne Kreisausschnitte habe ich erst mit der Stichsäge gesägt.

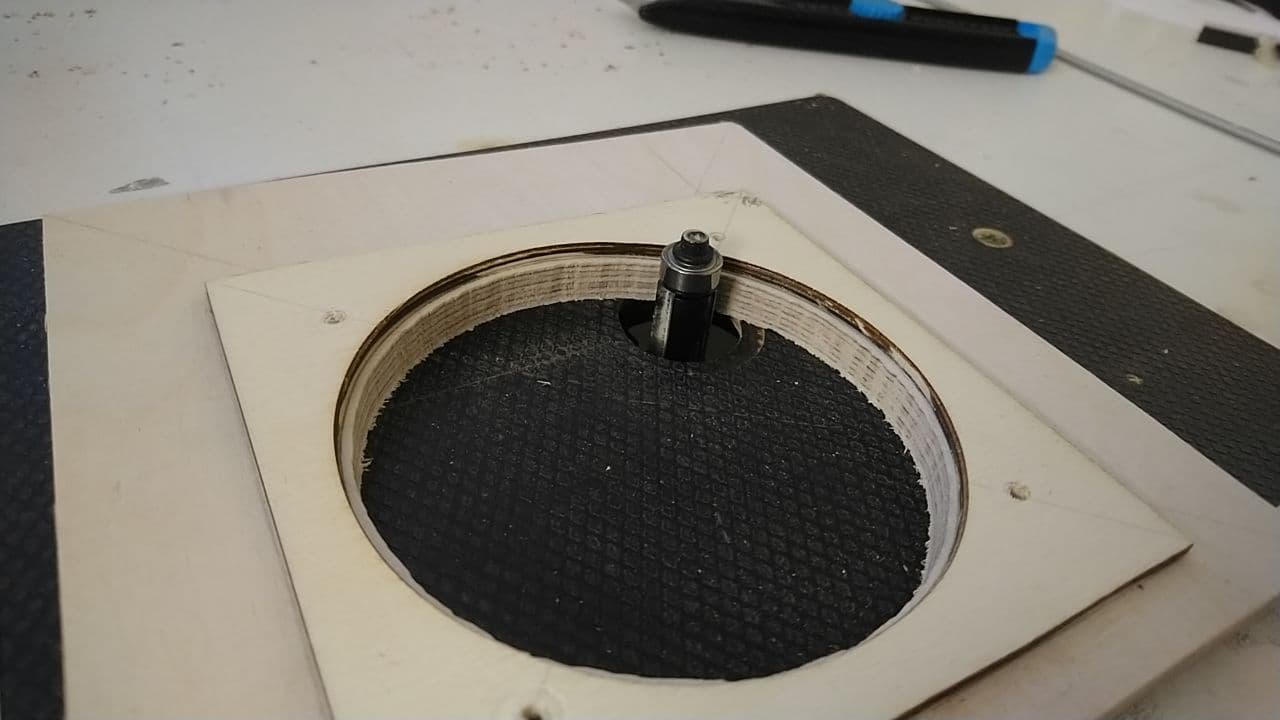

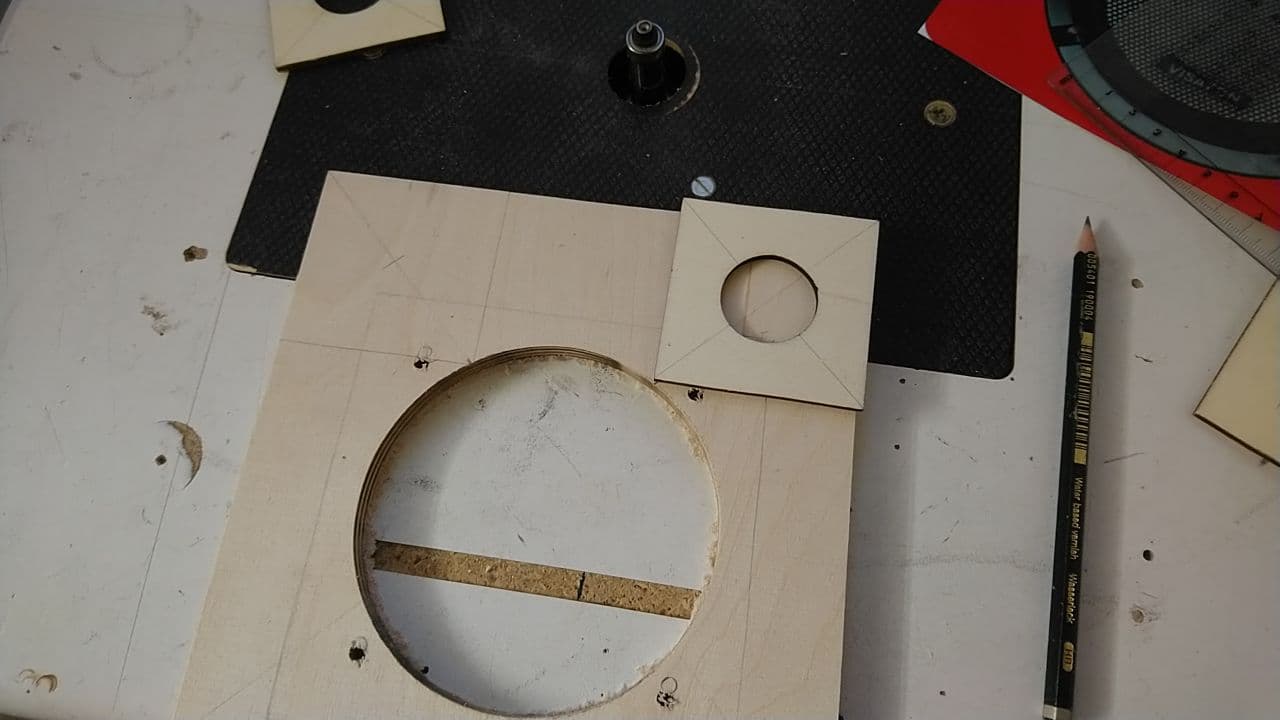

Dann eine Schablone gelasert und den Kreis mit dem Bündigfräser schön gemacht:

Für alle großen Löcher:

Die Bohrungen alle mit 2 Opferplatten gemacht:

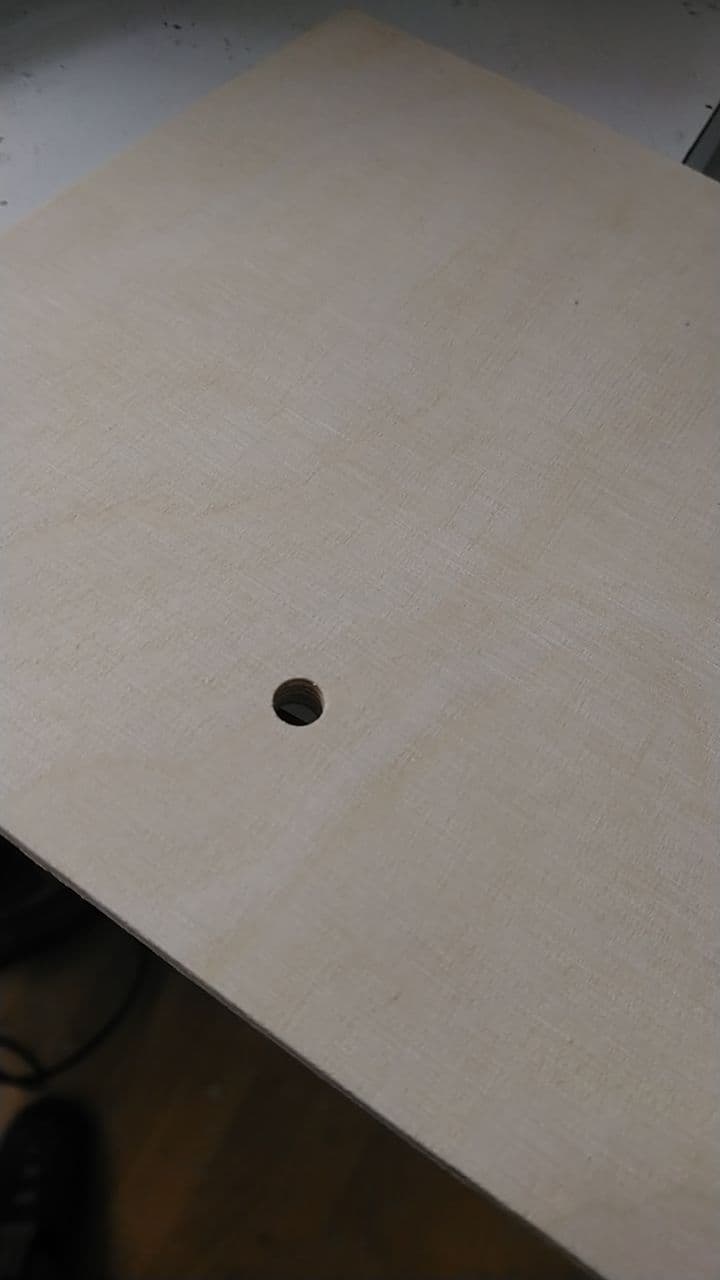

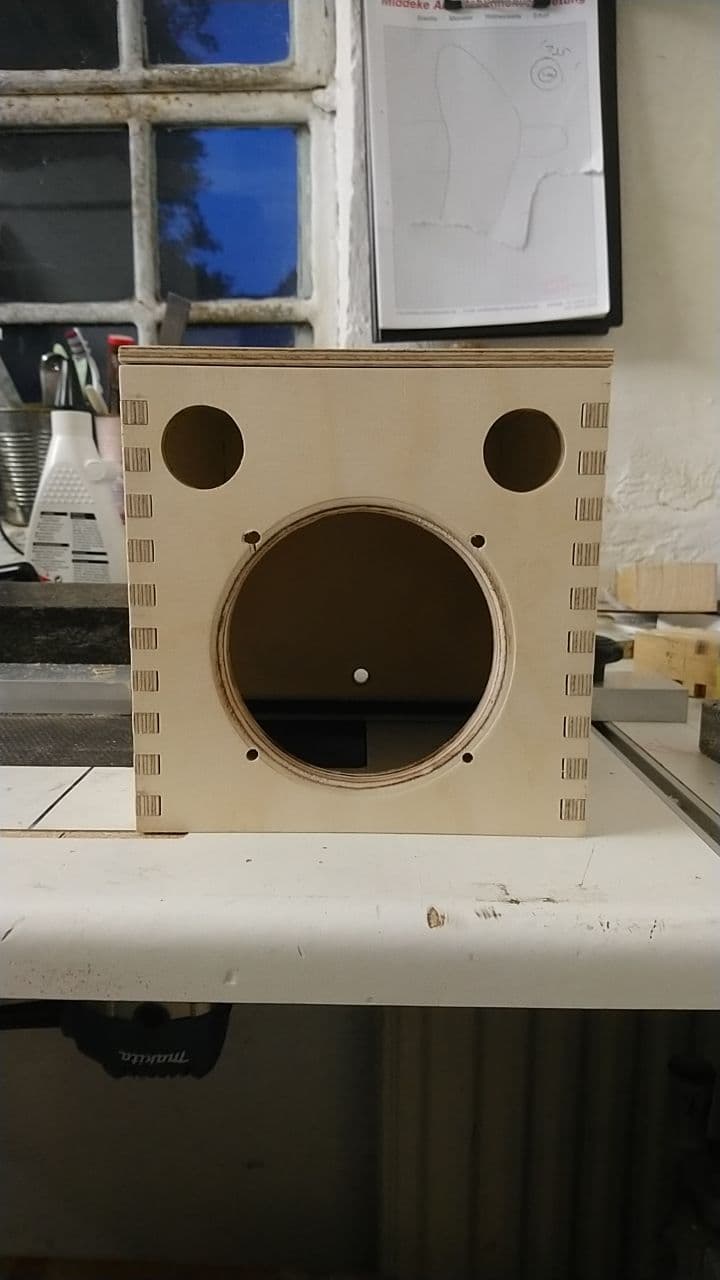

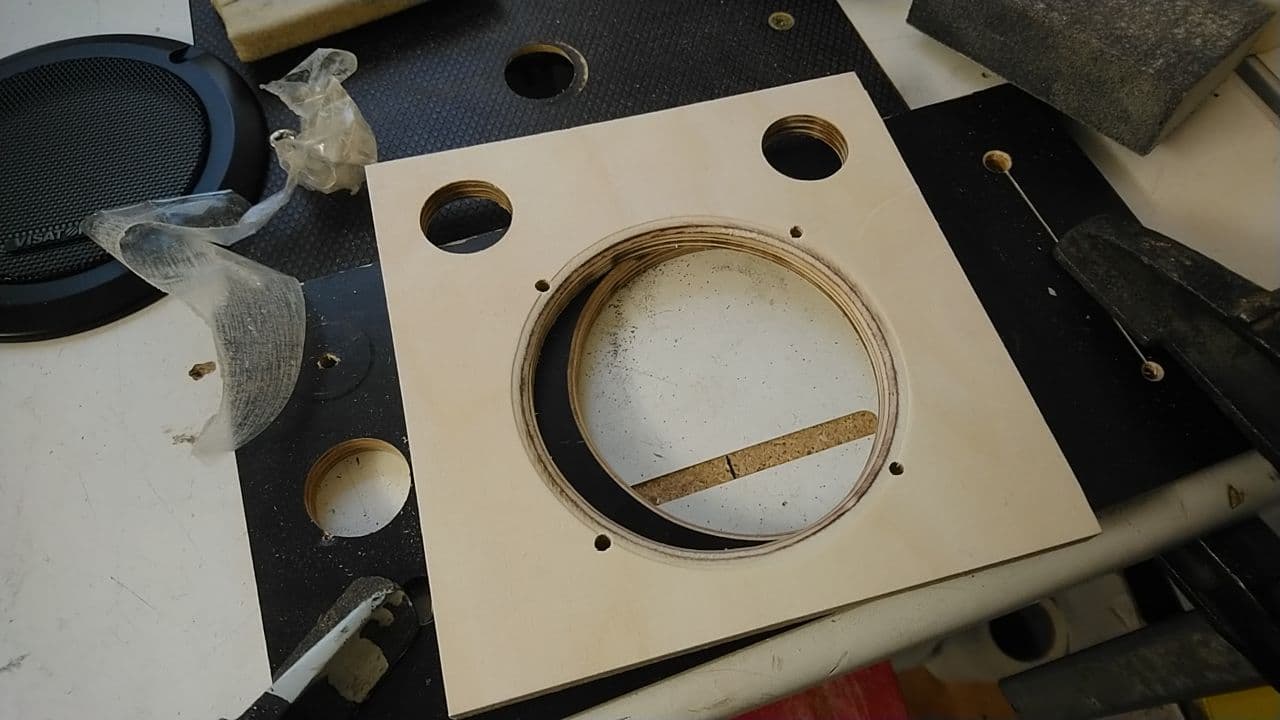

perfekte Löcher:

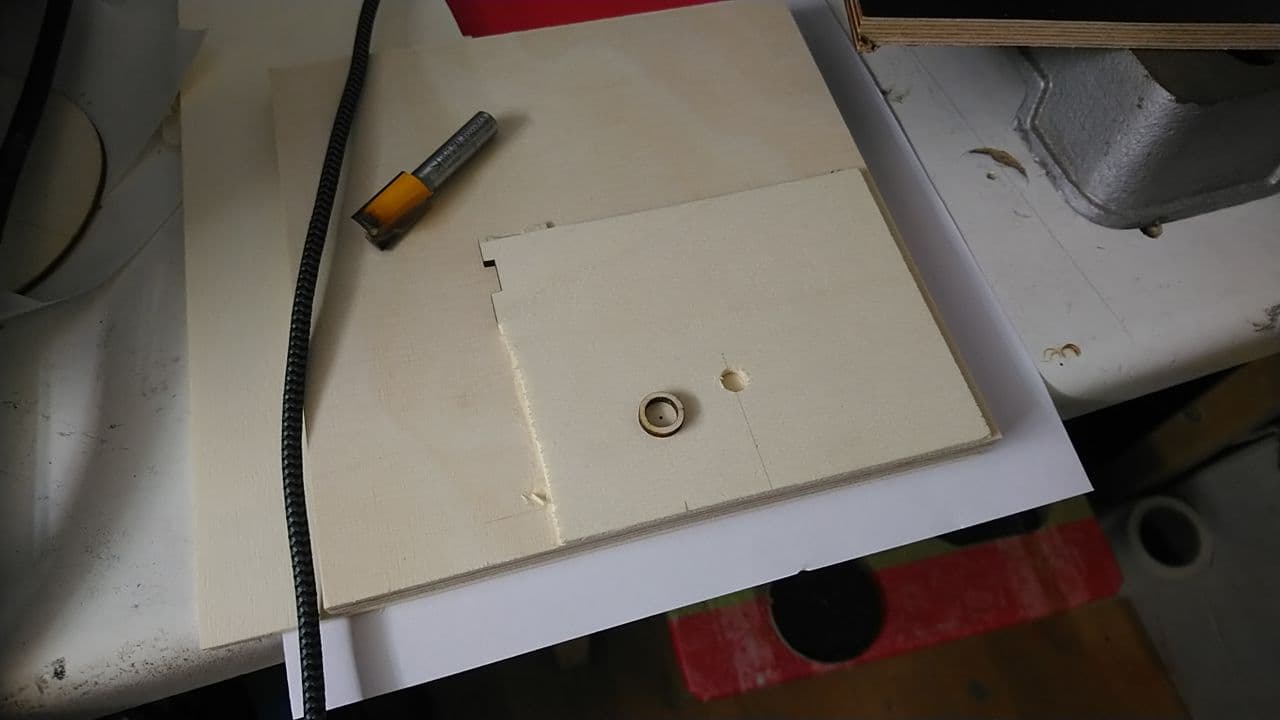

und die Vorbereitung für die Öffnung für den Stromanschluss. Erstmal eine Zentrierhilfe gelasert:

Dann mit dem Fräser eingesenkt, mit der Zentrierung neu angepeilt und druchgebohrt:

Und noch abgerundet, damit der Stecker später sauber ranrutscht:

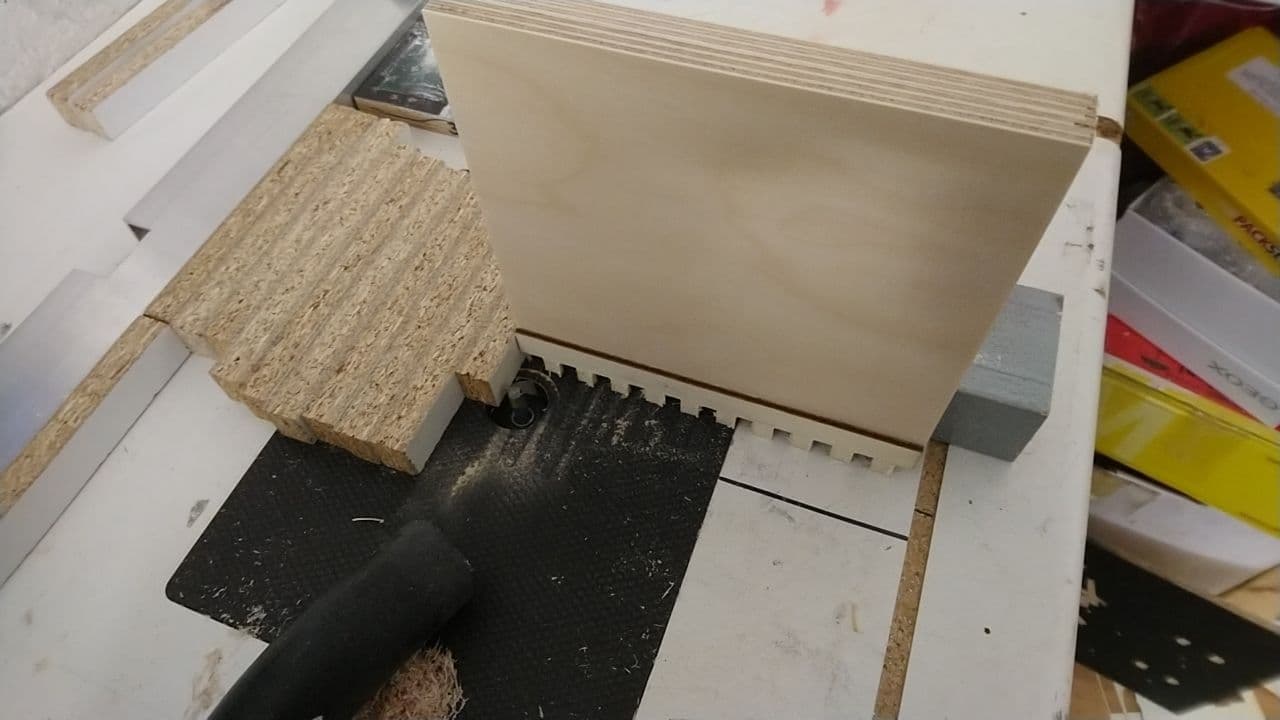

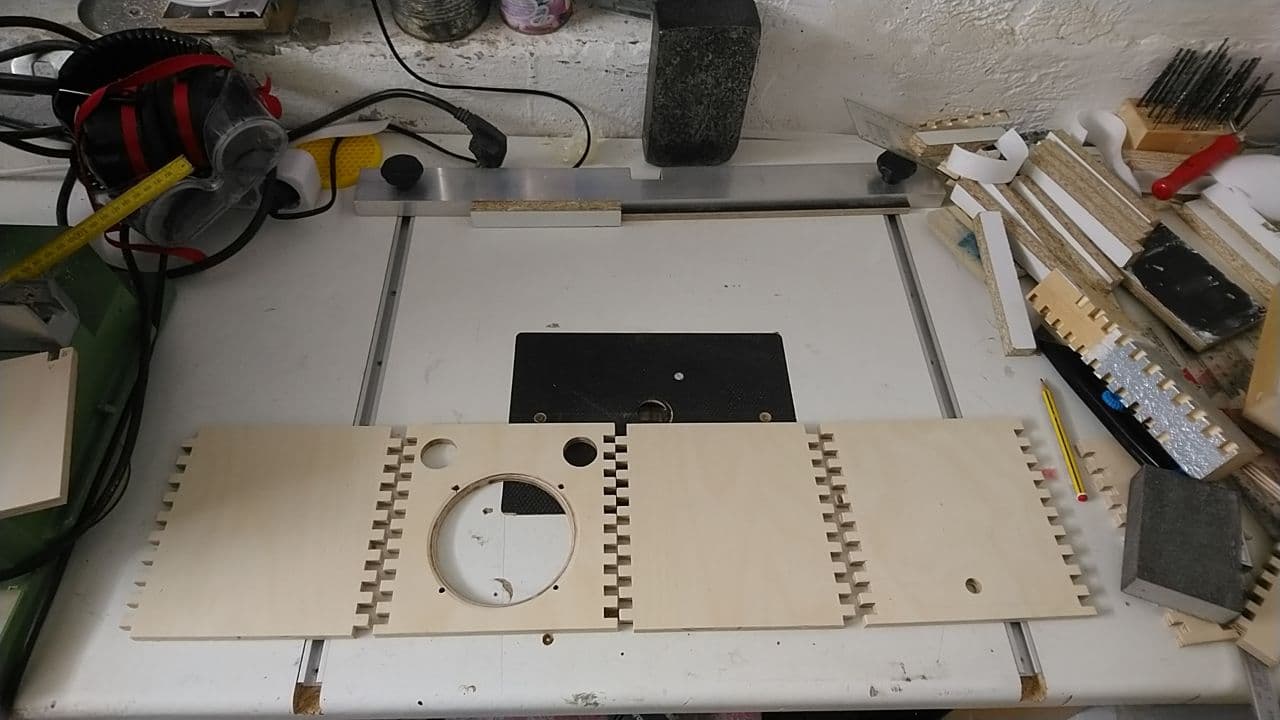

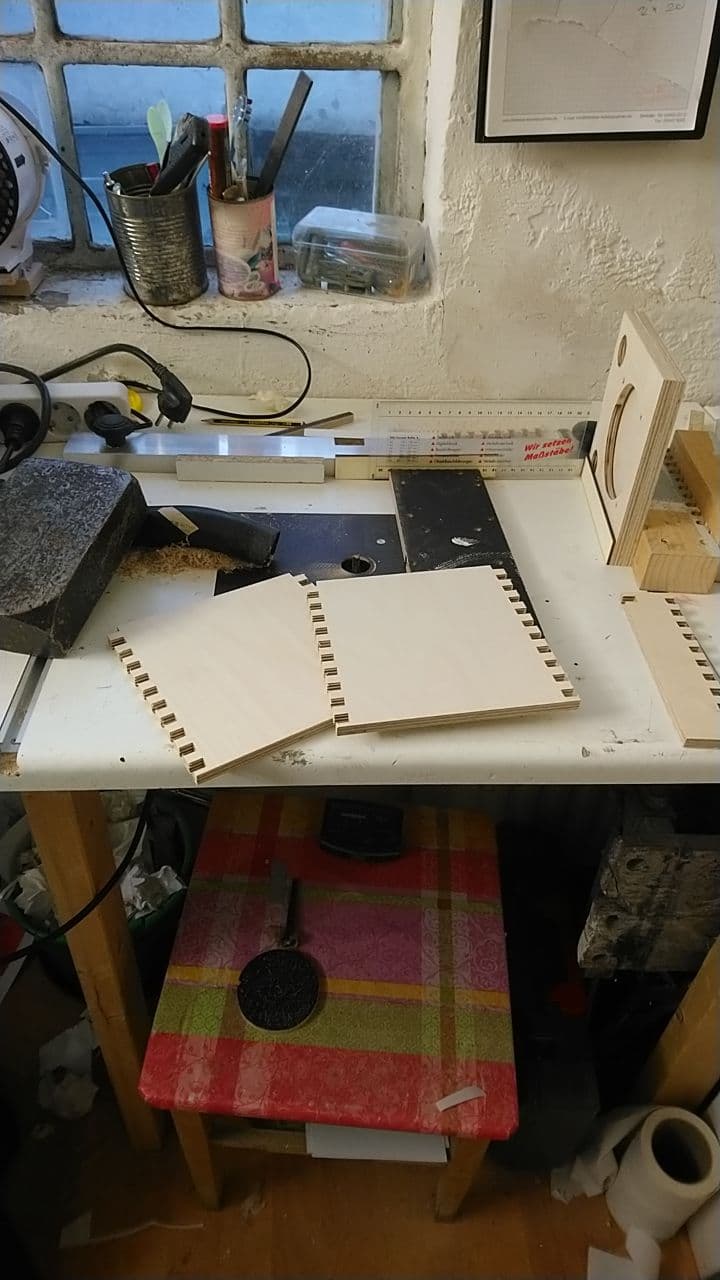

Zinken:

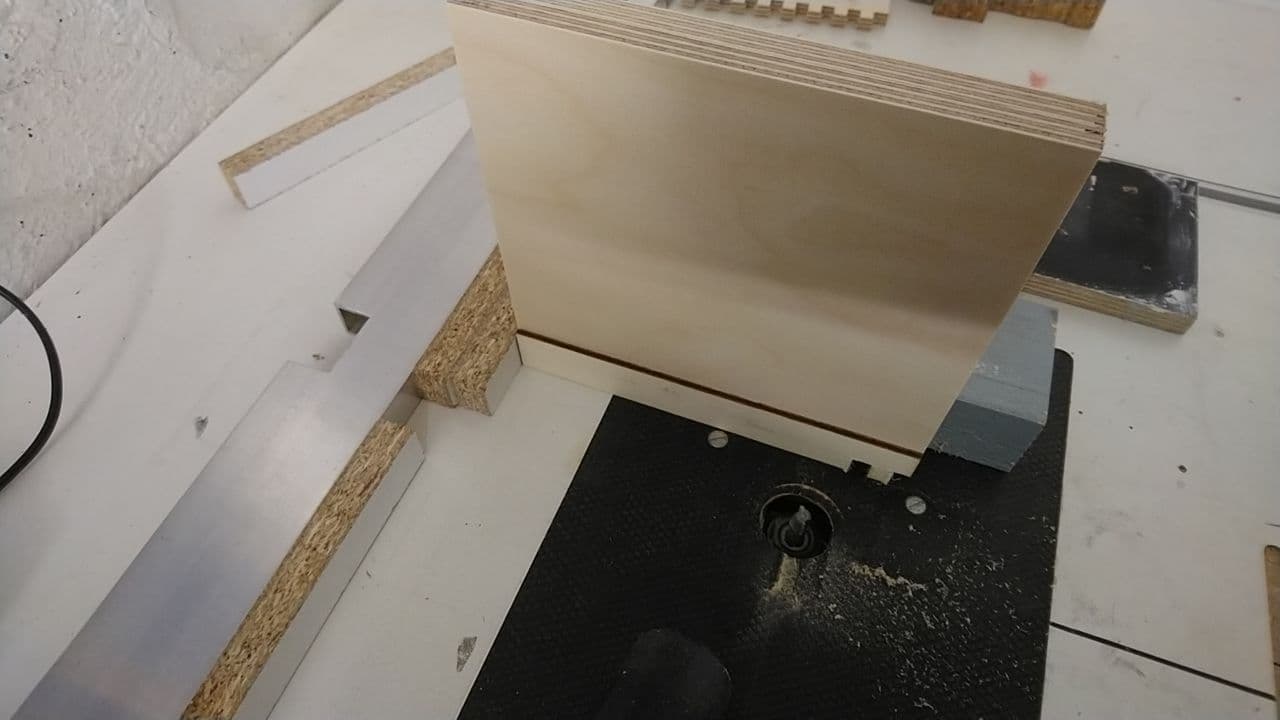

Statt die Anlage zu verstellen habe ich mit Abstandshölzern gearbeitet:

Hier ist der Punkt an dem ich auch das Gefühl hatte, es etwas zu übertreiben.

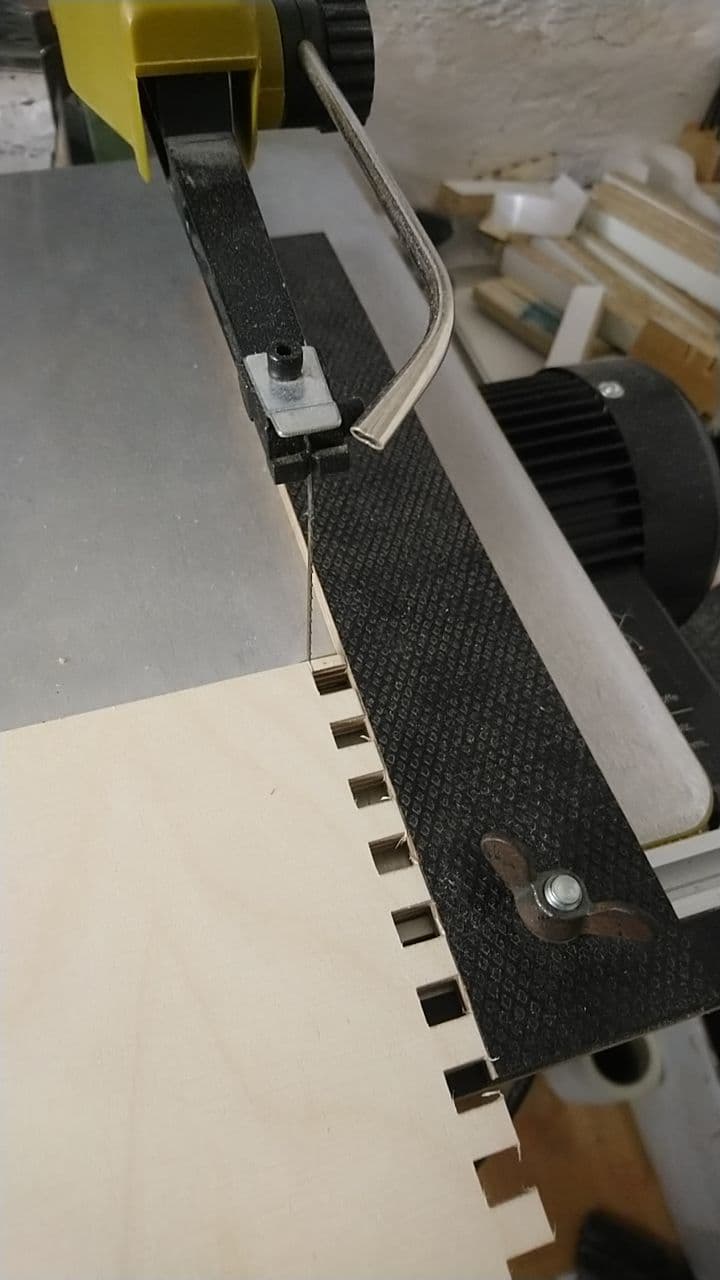

Eine Anlage an der Dekupiersäge um den Fitzel da oben abzusägen

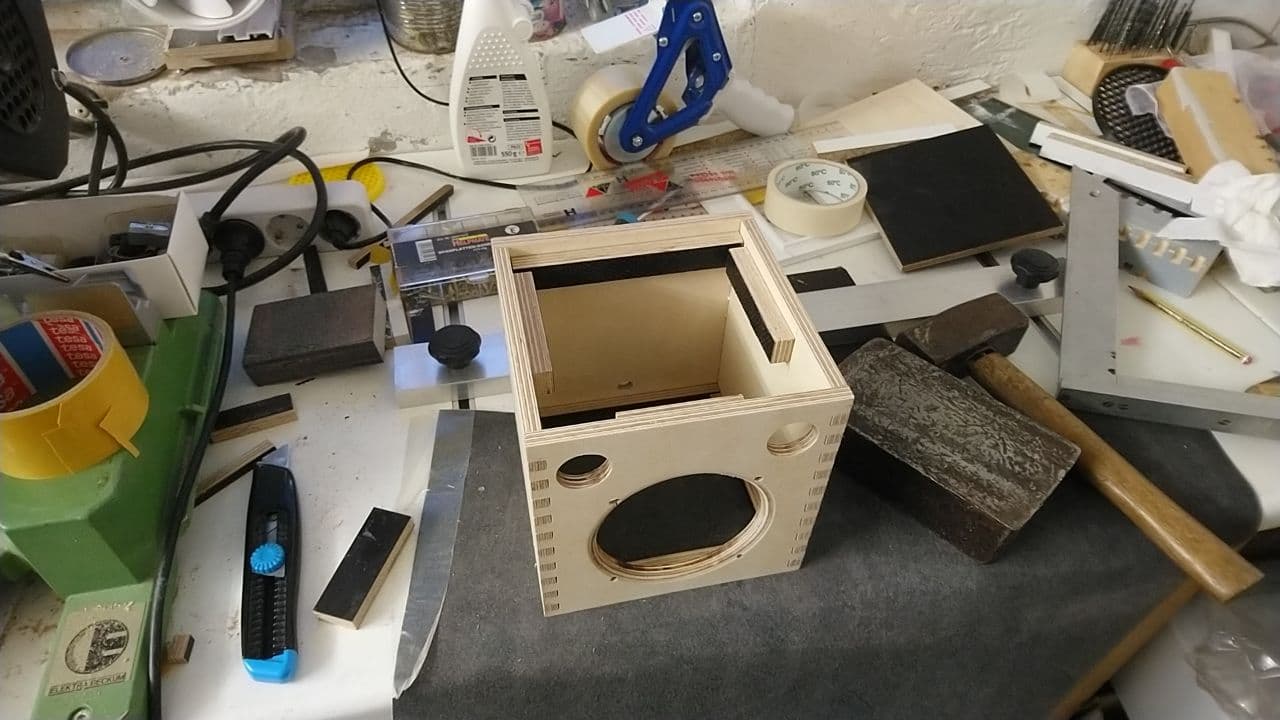

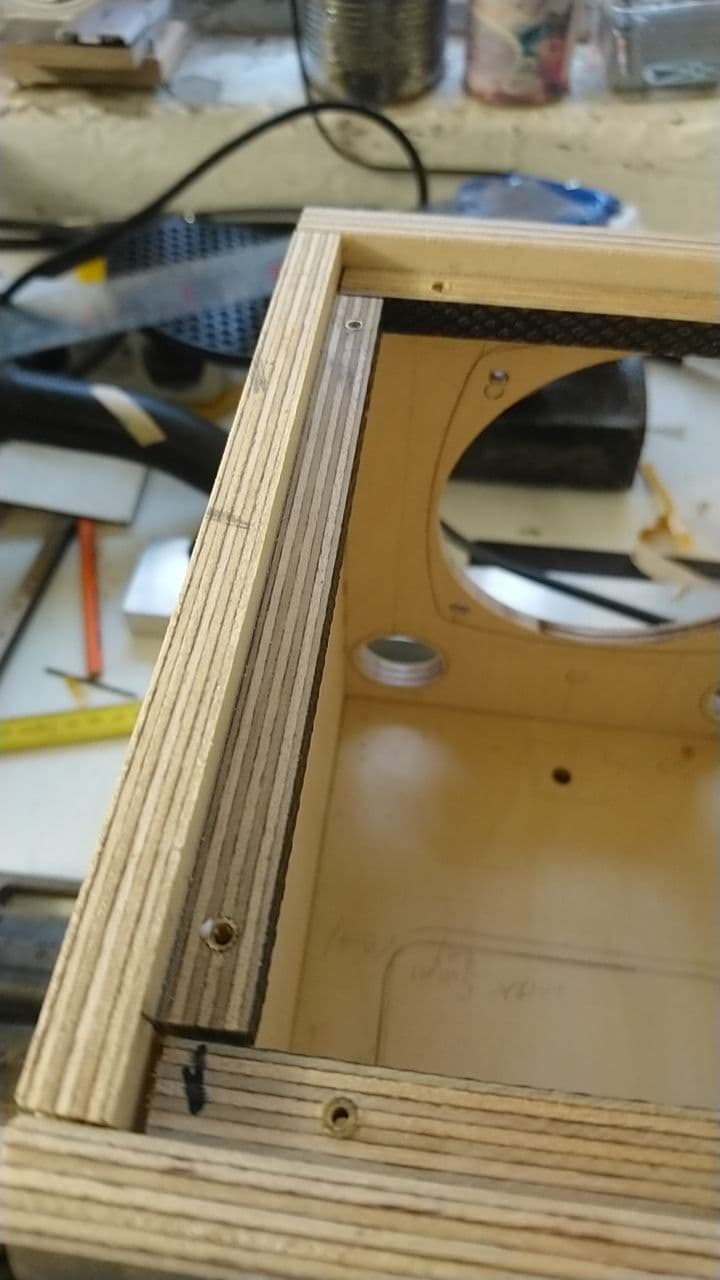

Halterungen für die Deckel:

Ganz OK geworden:

Der Deckel war mit aber zu dick:

Also noch mal rundum eingefräst:

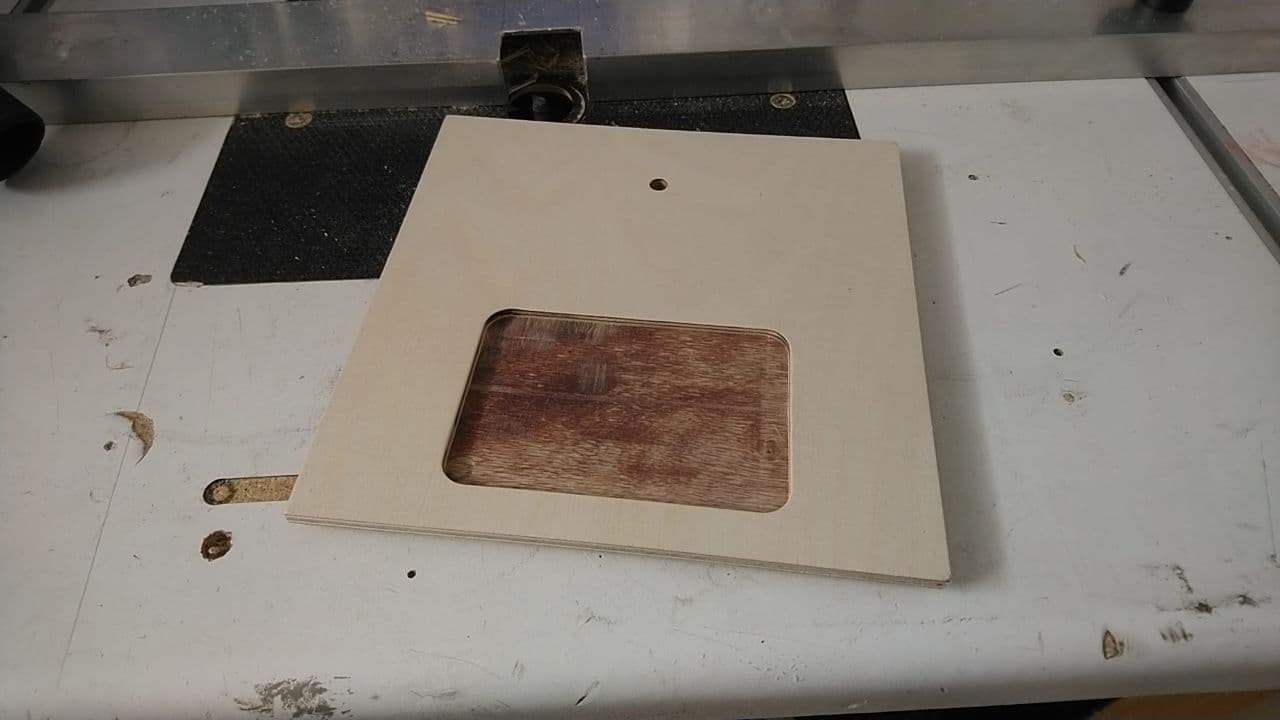

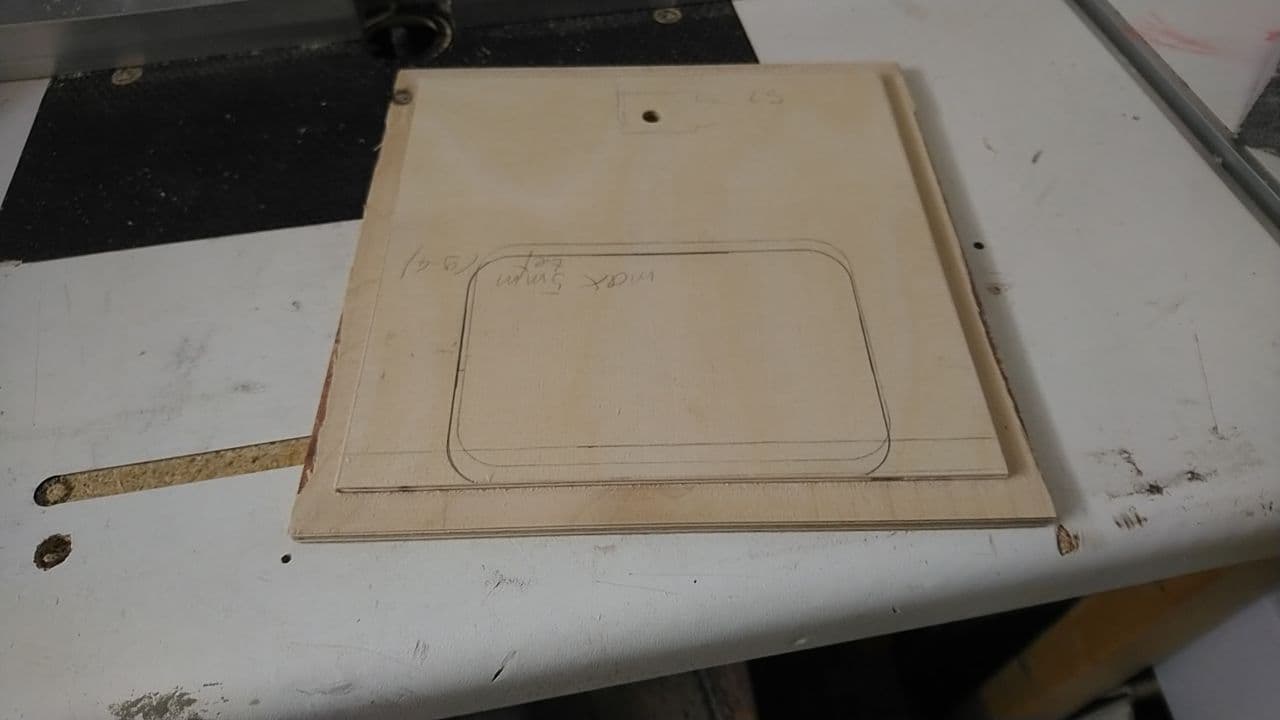

Schale für die NFC-Karten:

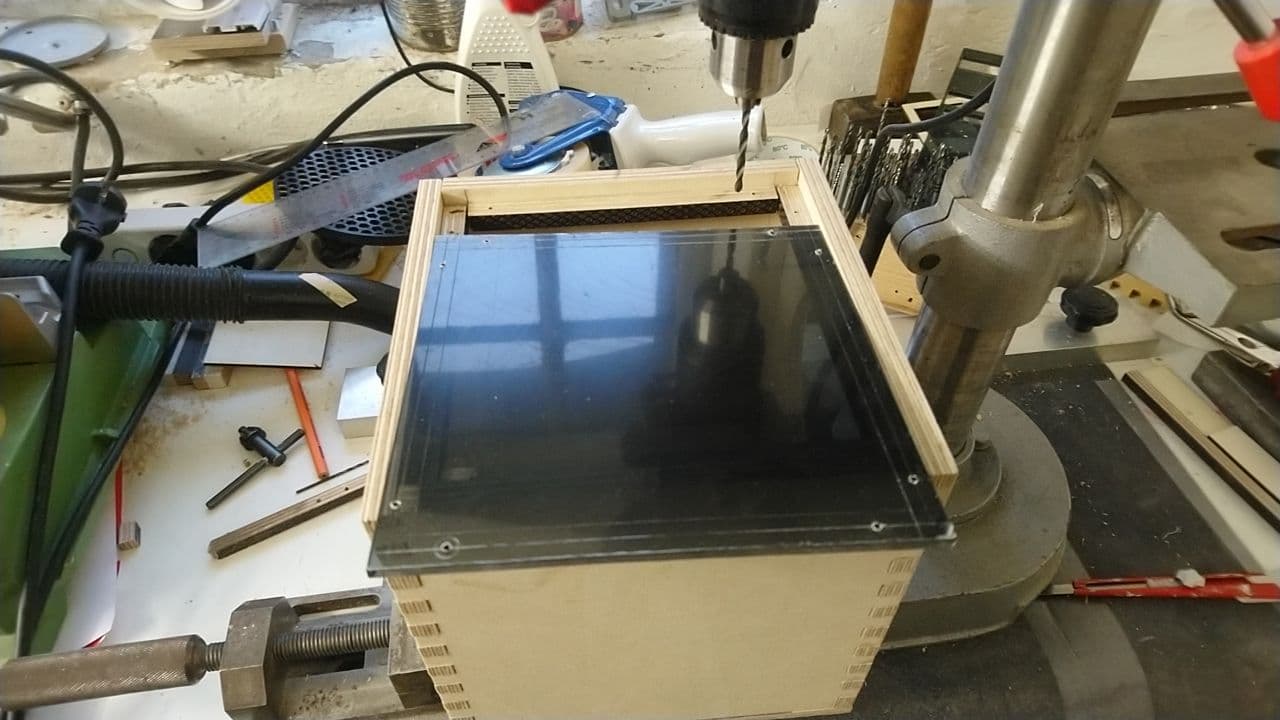

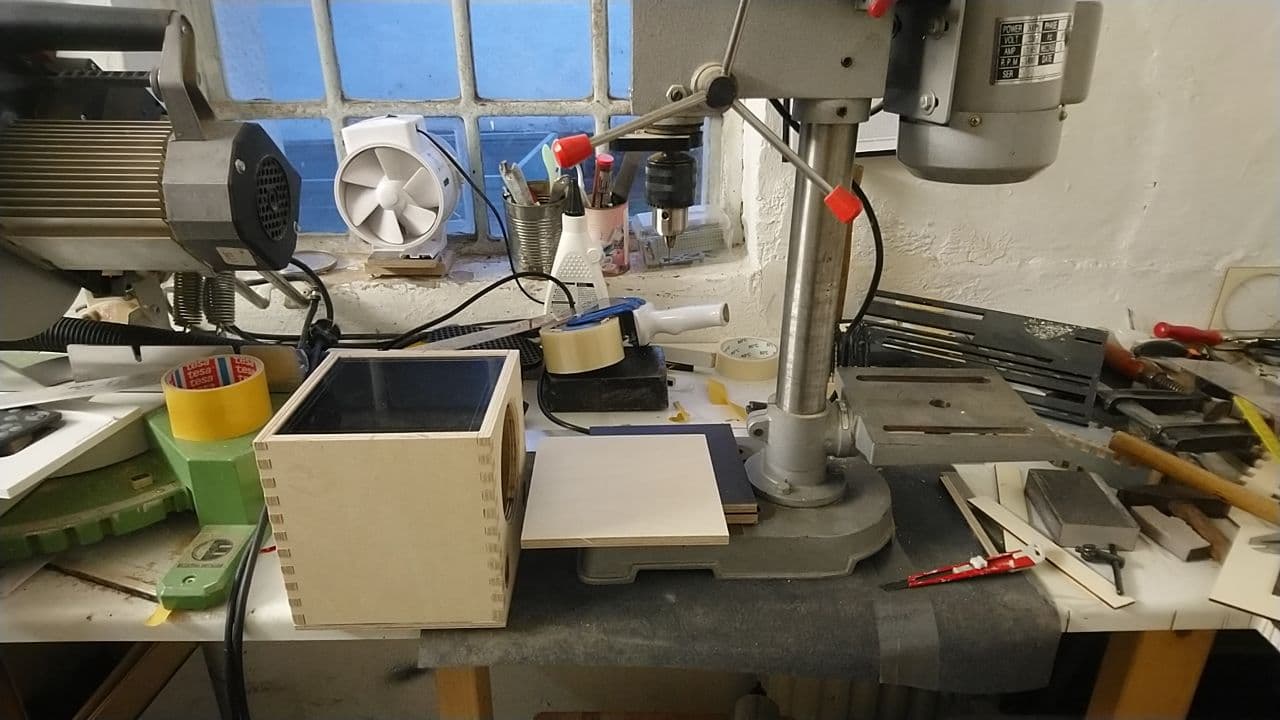

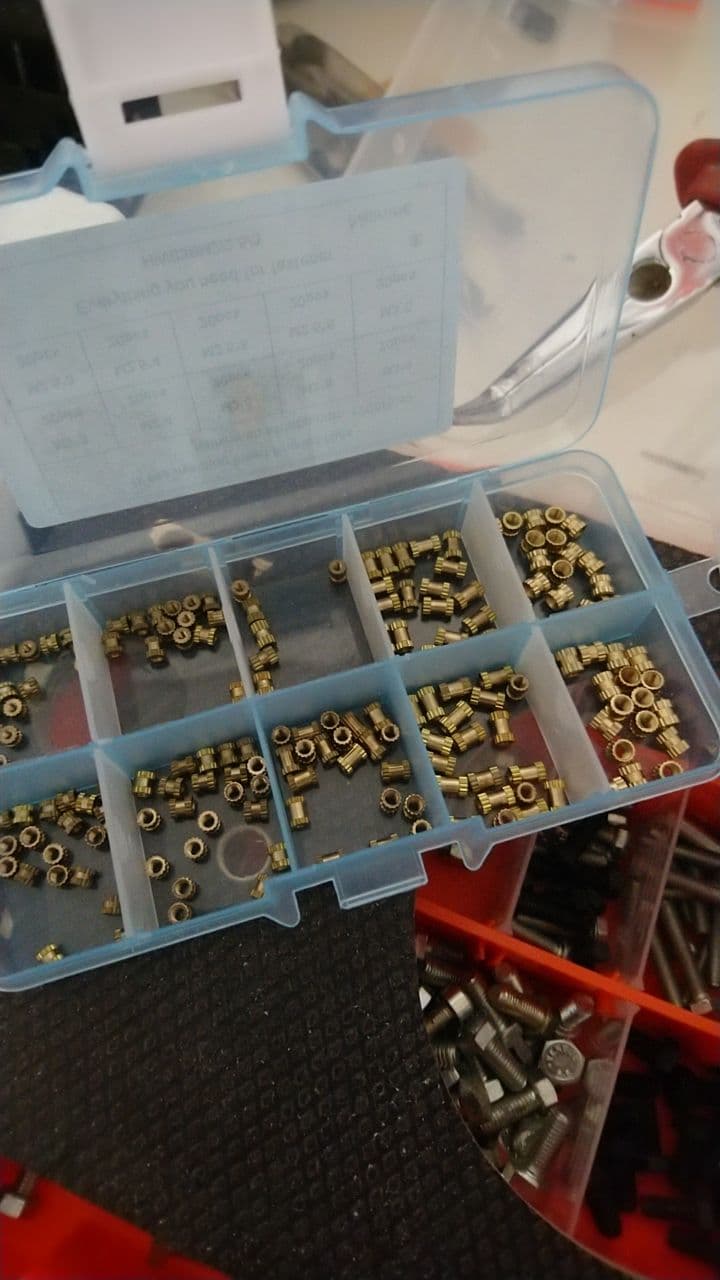

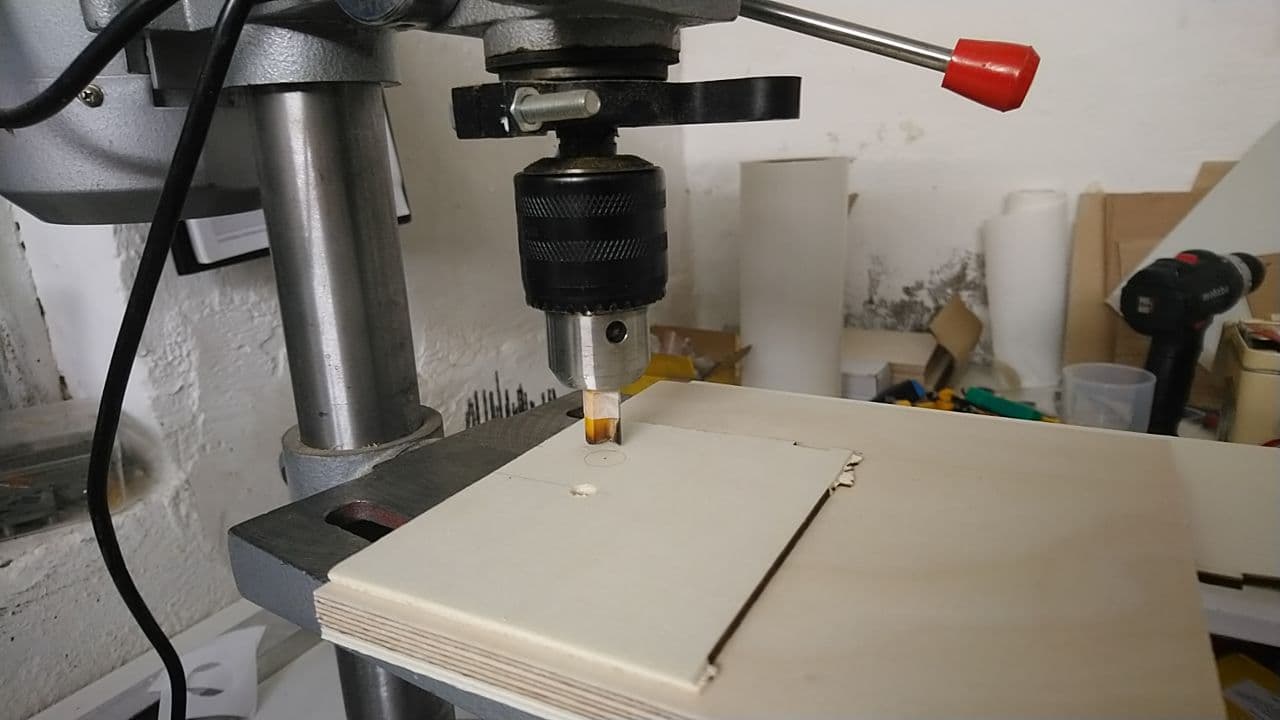

Für die Bohrungen und Gewindeeinsätze im Boden brauchte ich eine neue Halterung für die Standbohrmaschine:

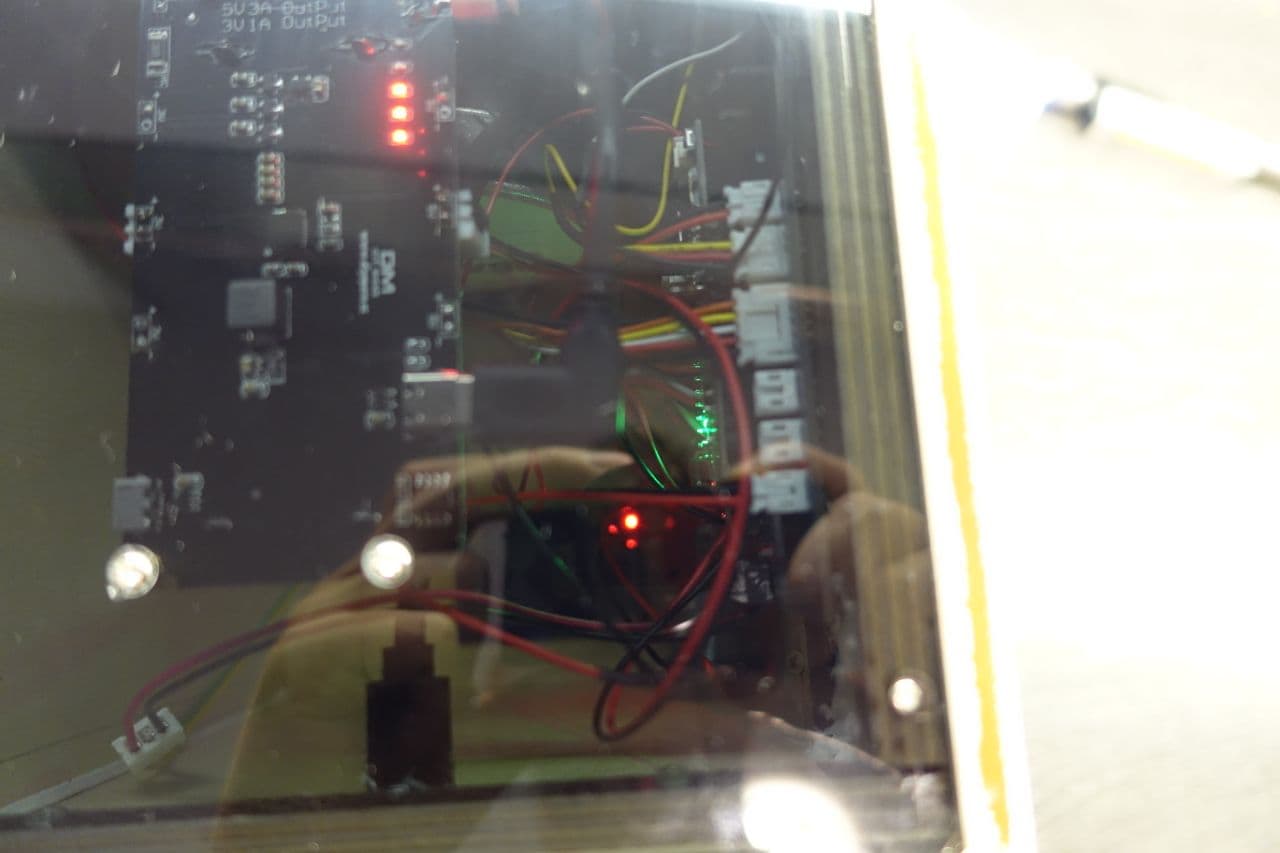

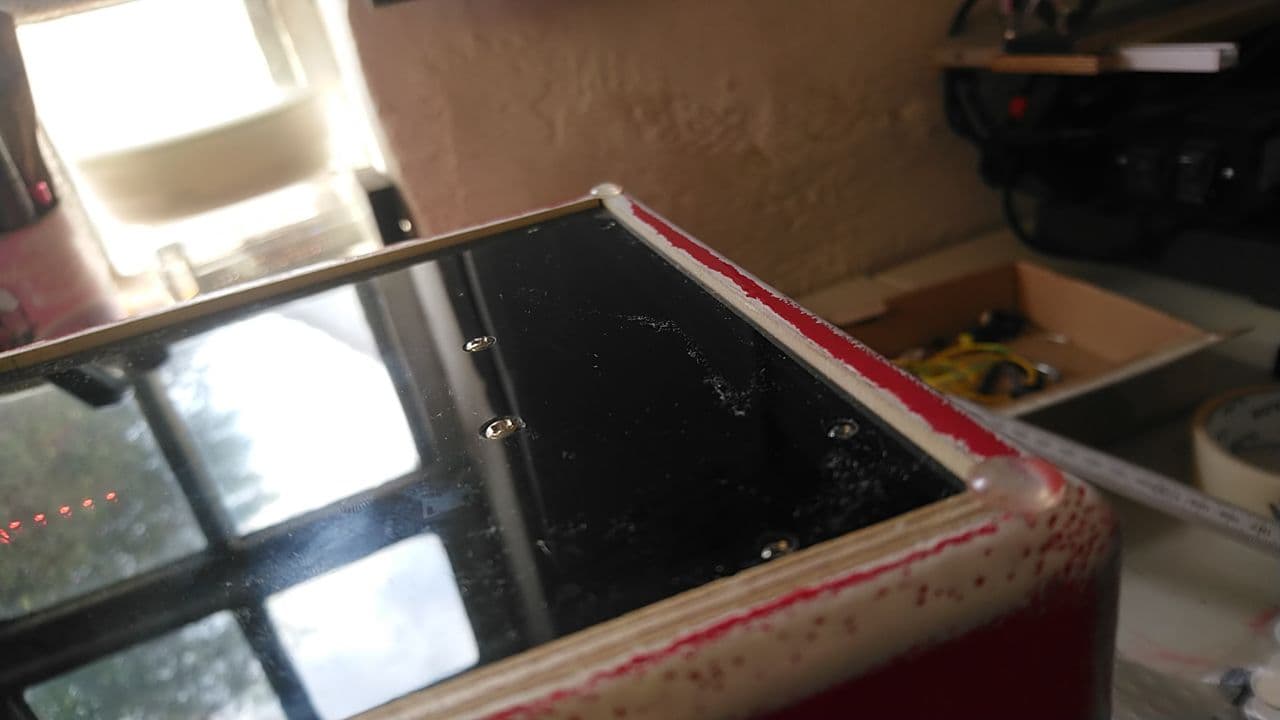

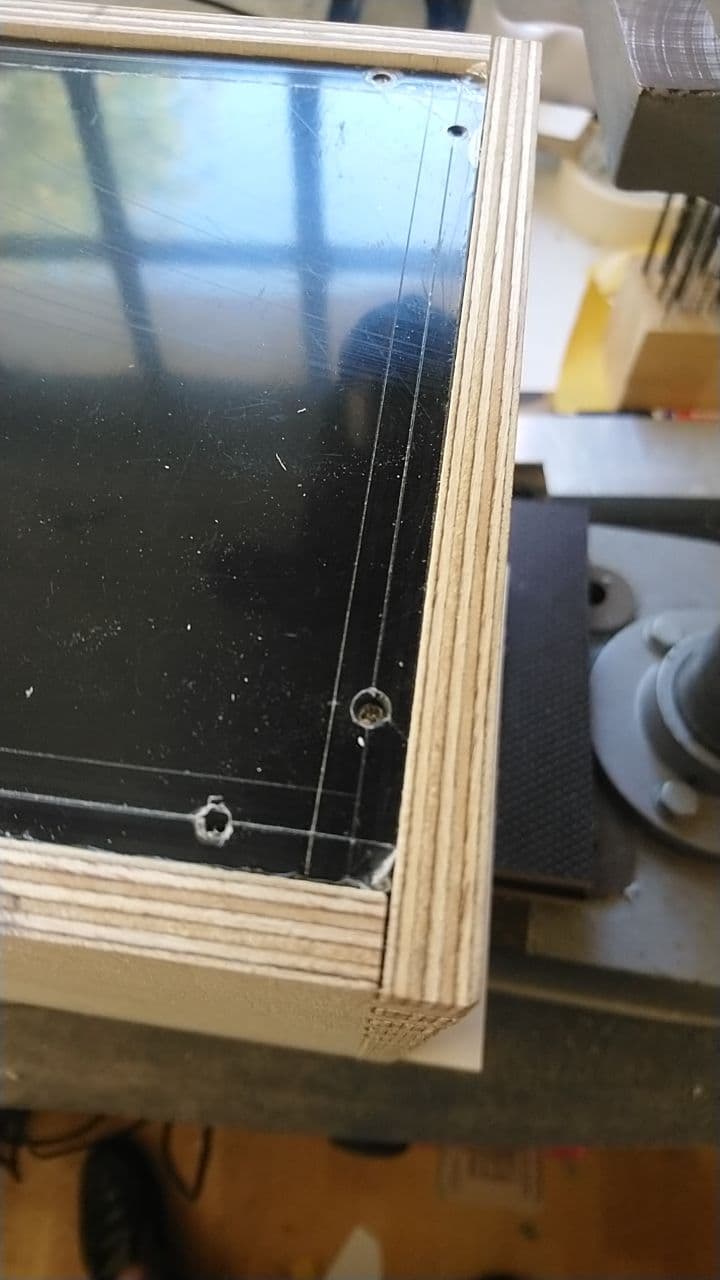

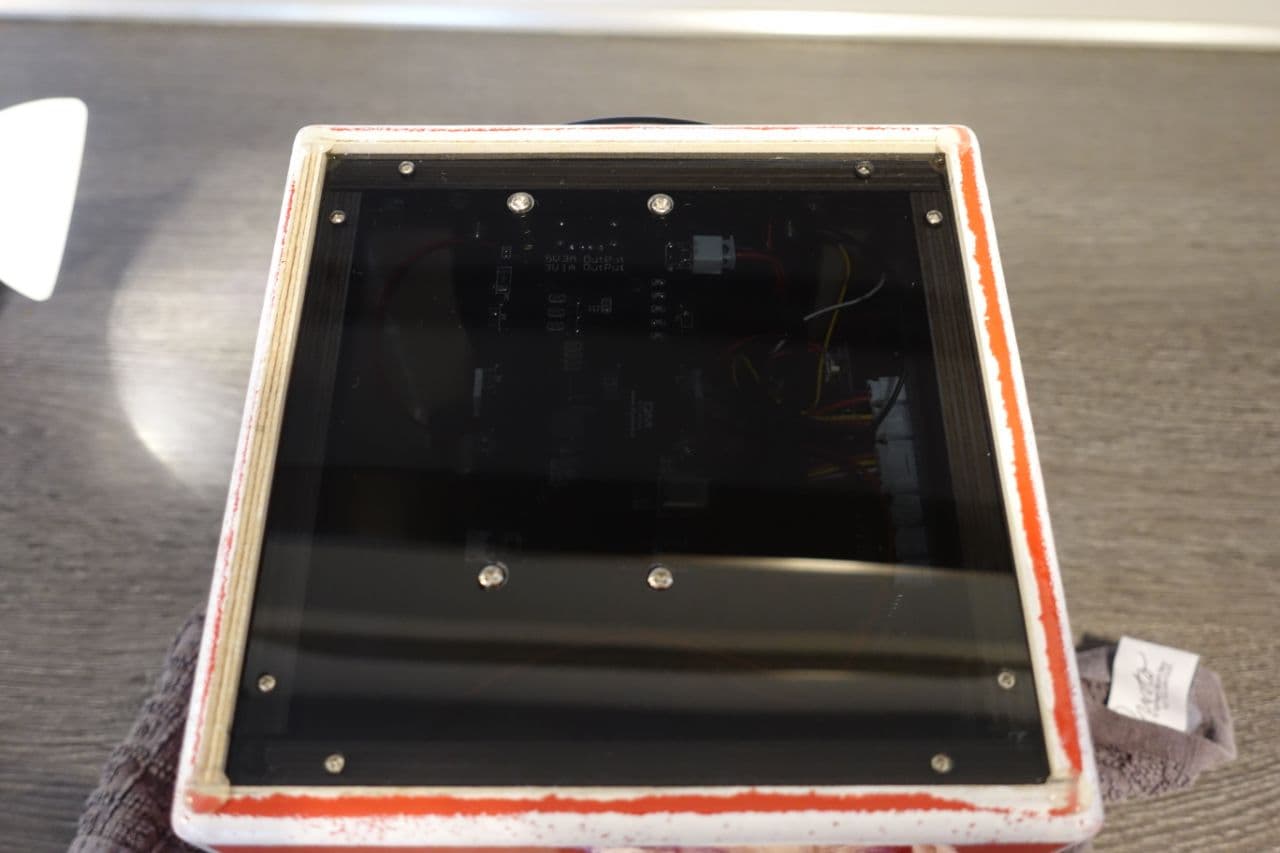

Im Acryl versenkte Schrauben:

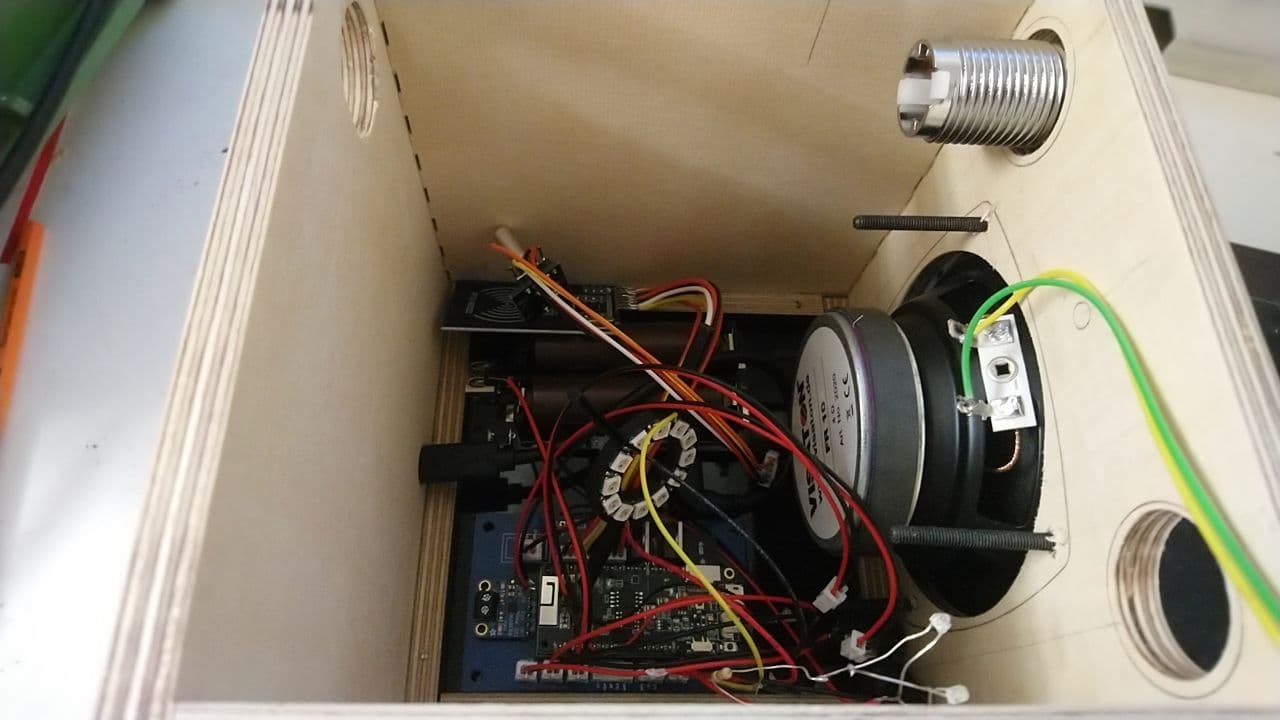

Grob mal alles reingelegt:

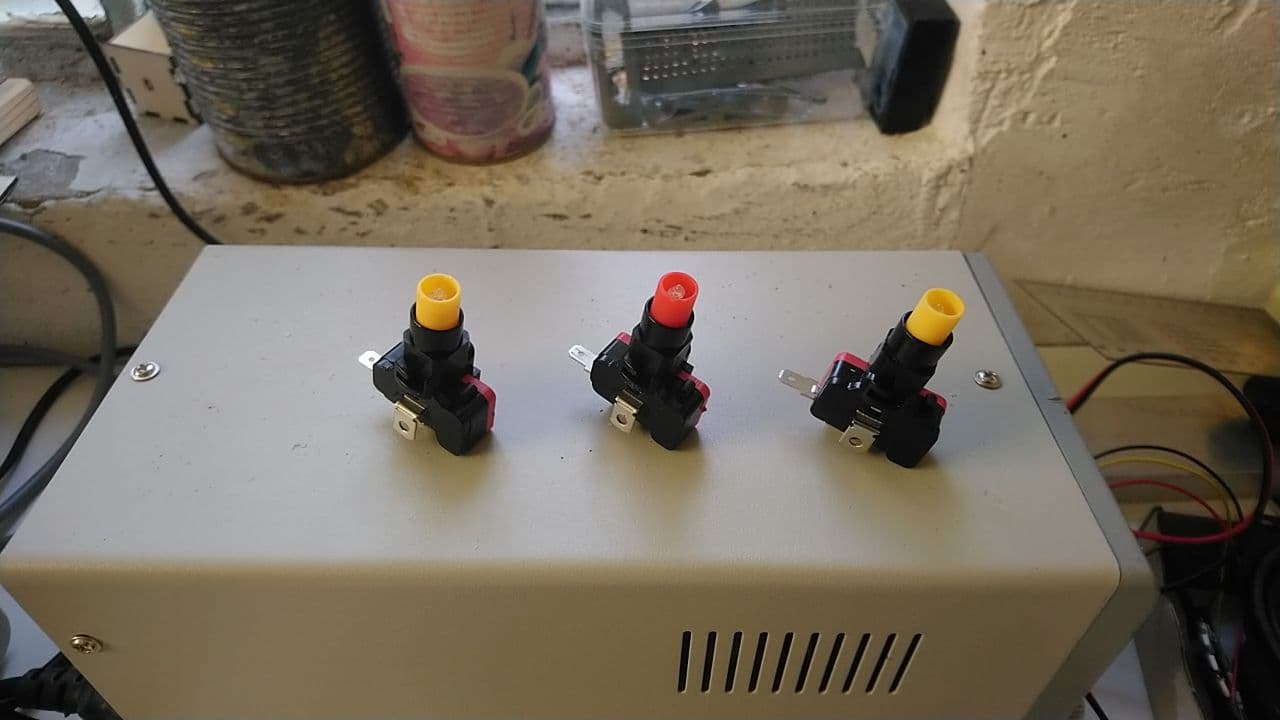

Für alle Arcade-Buttons neue LEDs eingebaut:

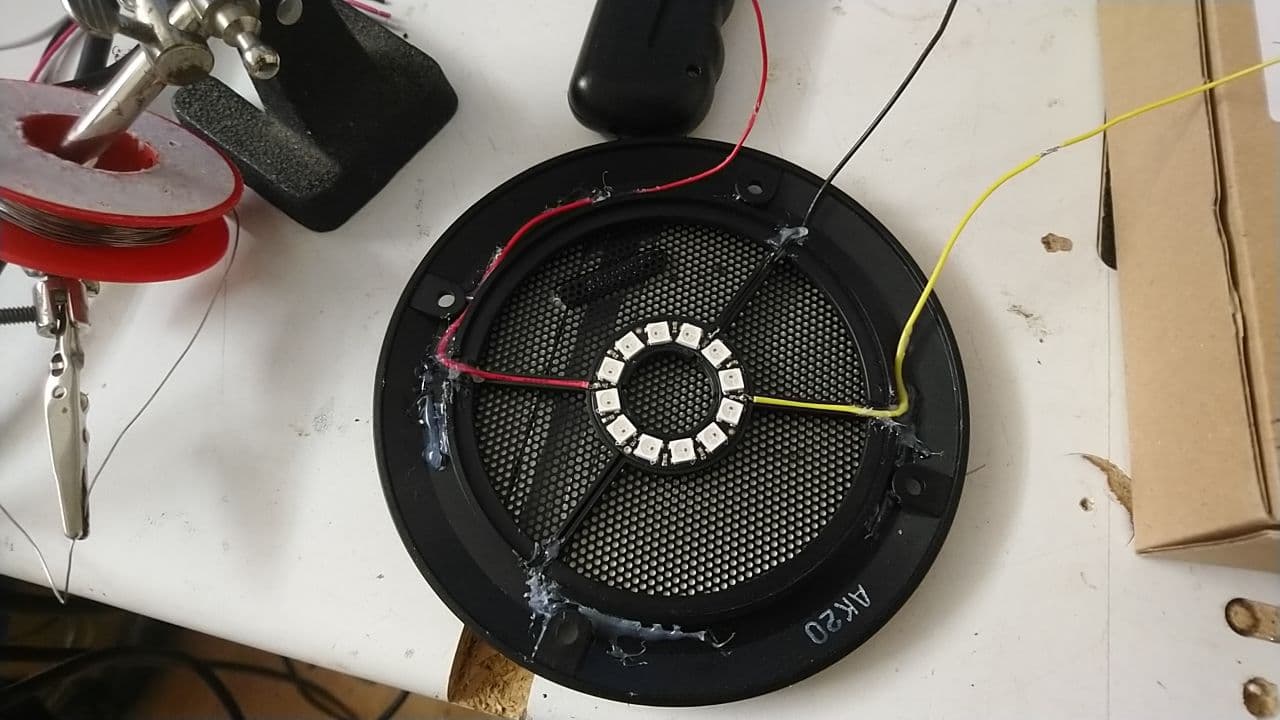

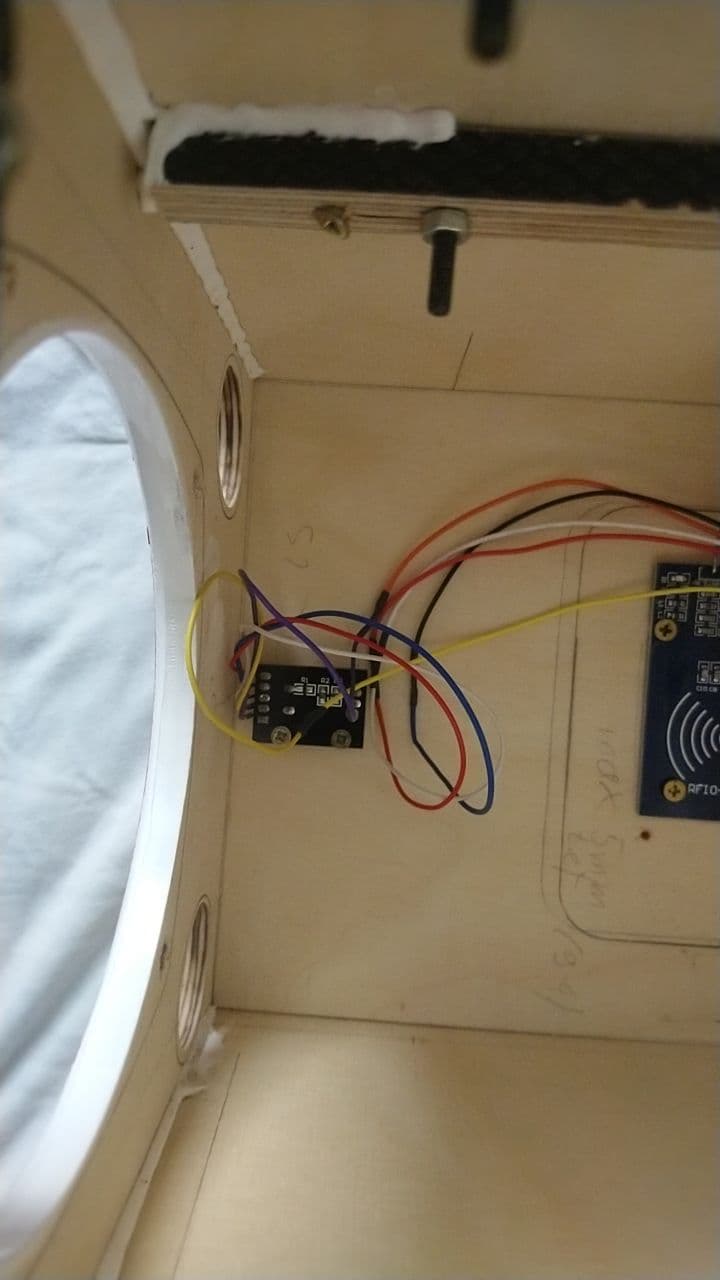

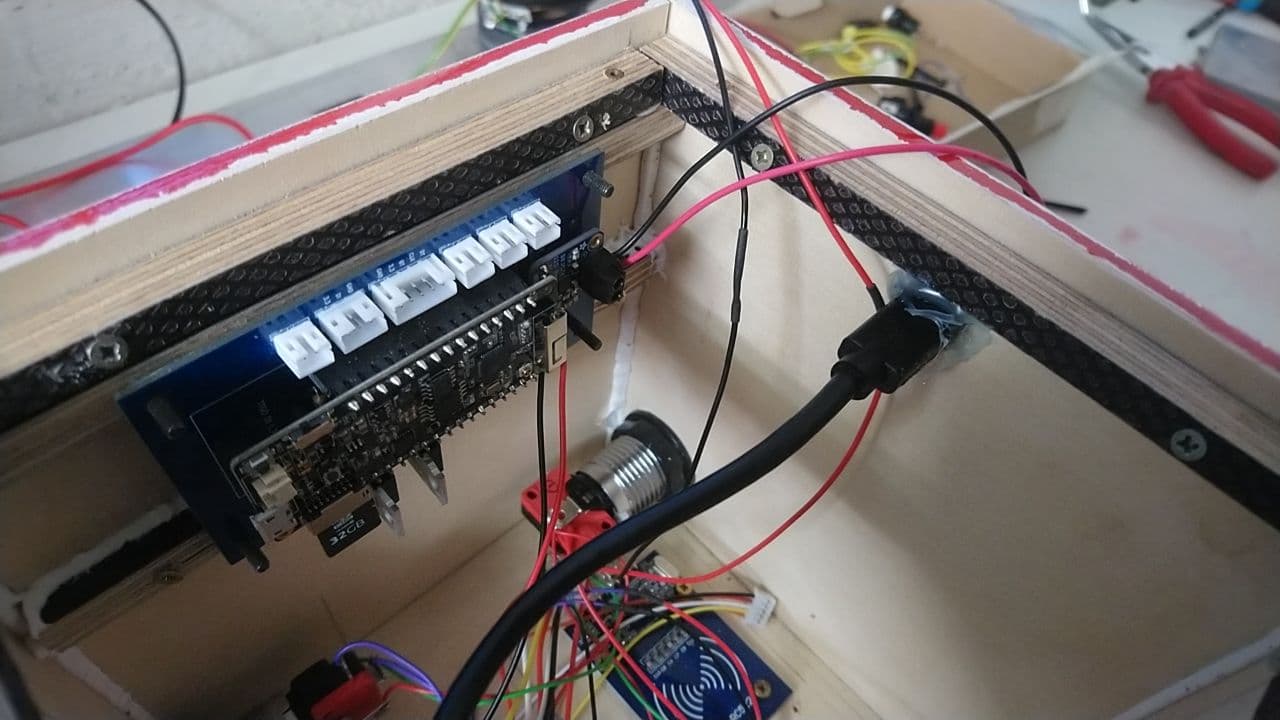

Und den Ring verkabelt:

Wegen eines Planungsfehlers mußte ich alle Kabel verlängern:

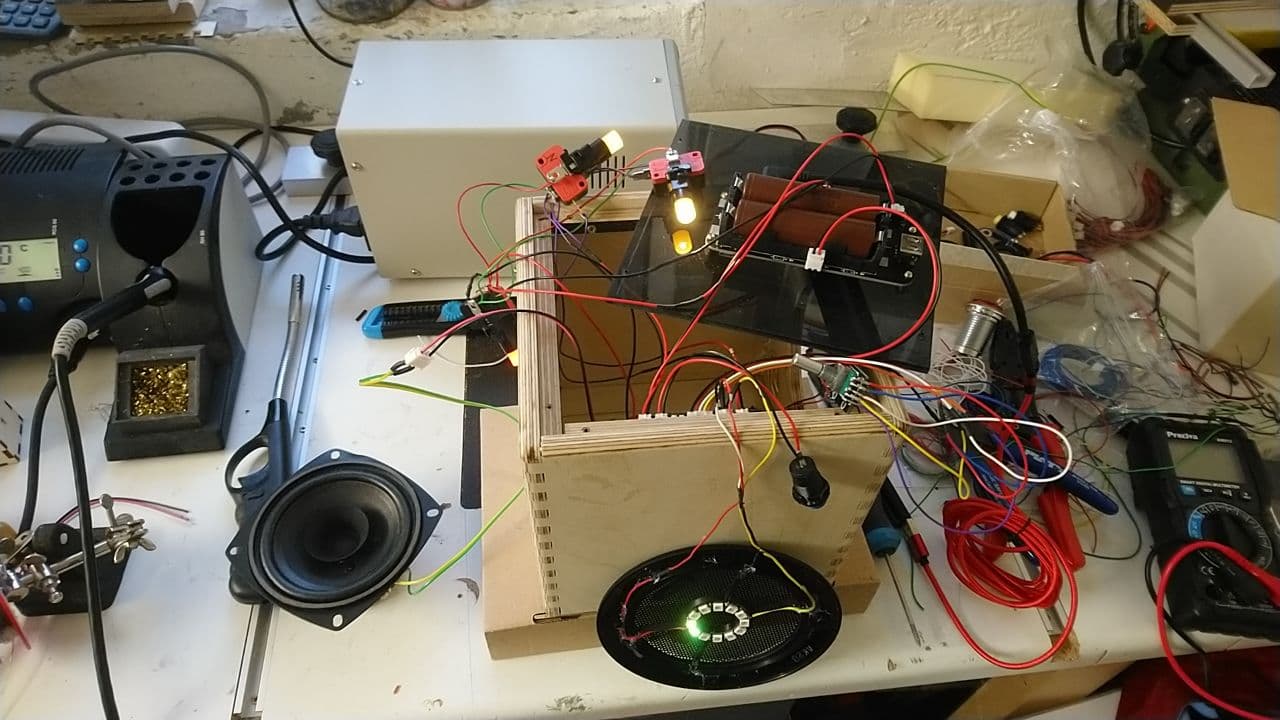

Probelauf:

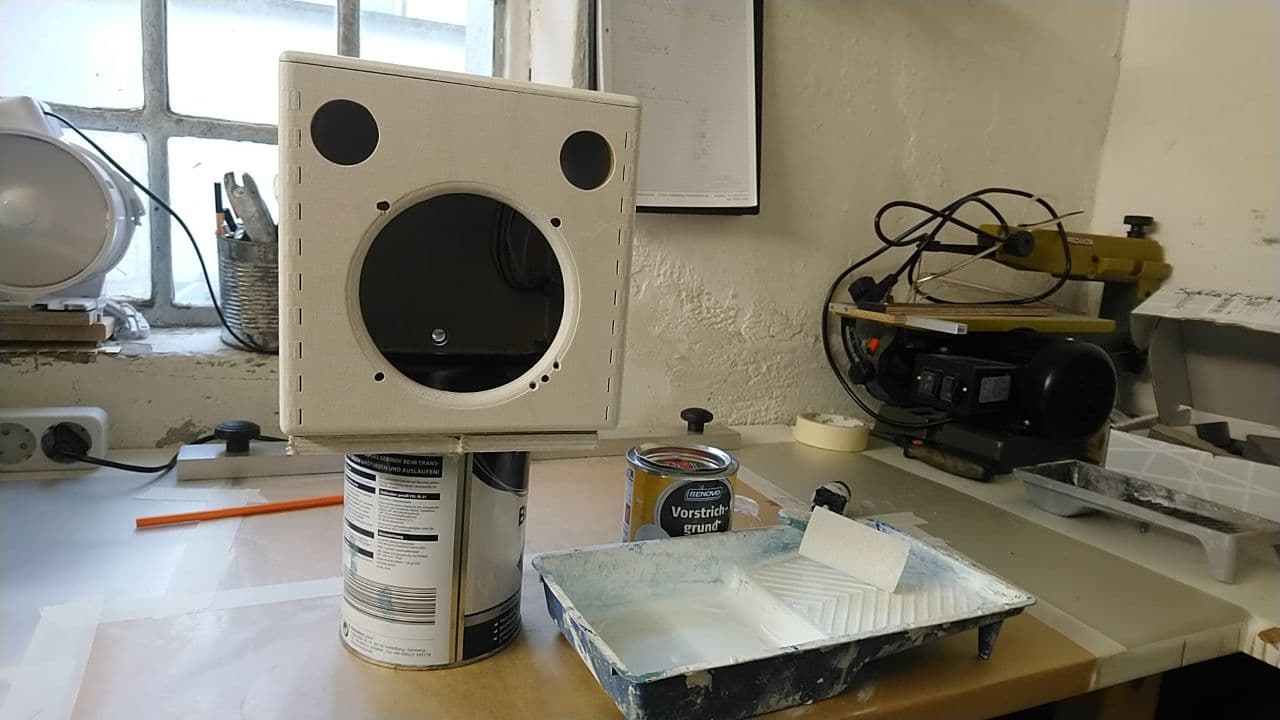

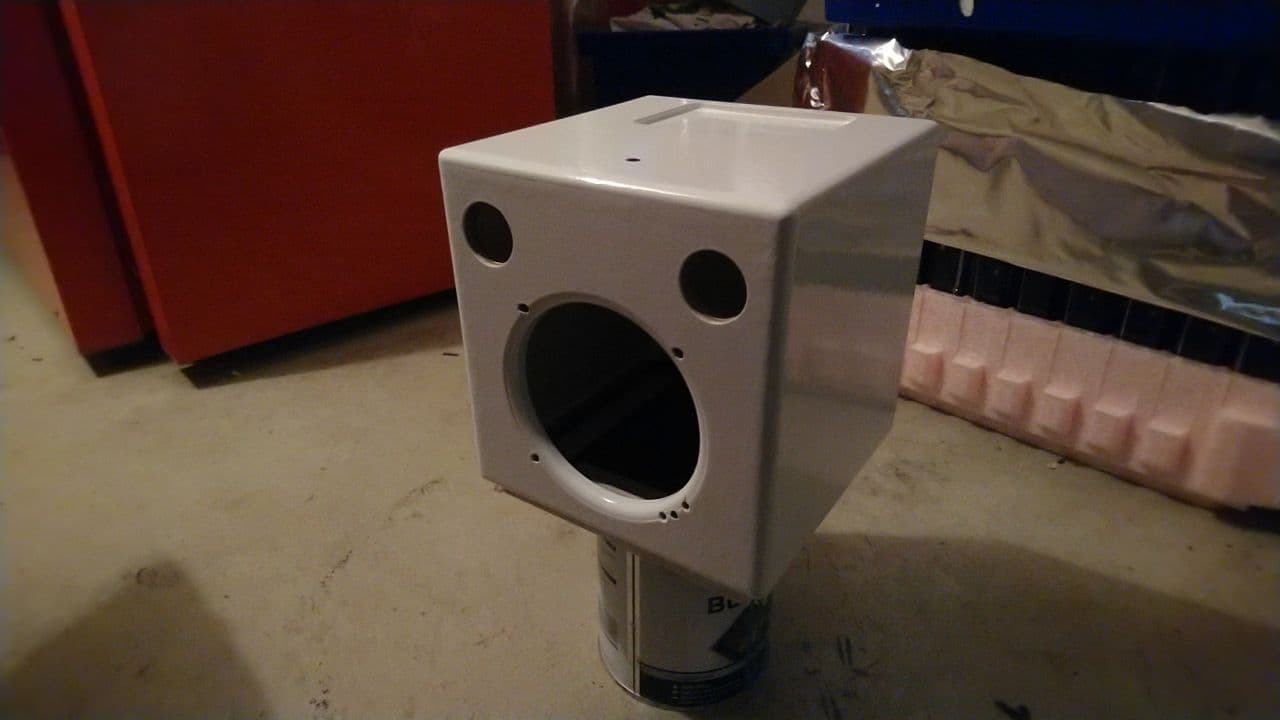

grundiert:

spachteln und schleifen:

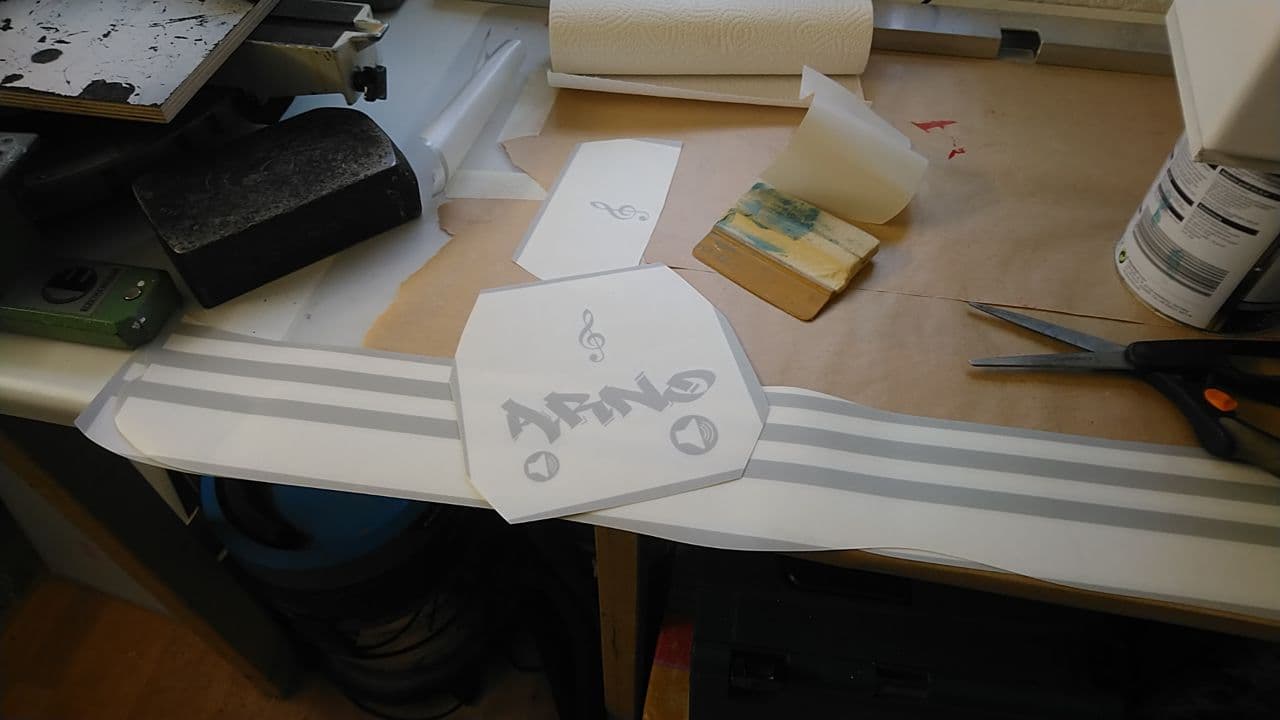

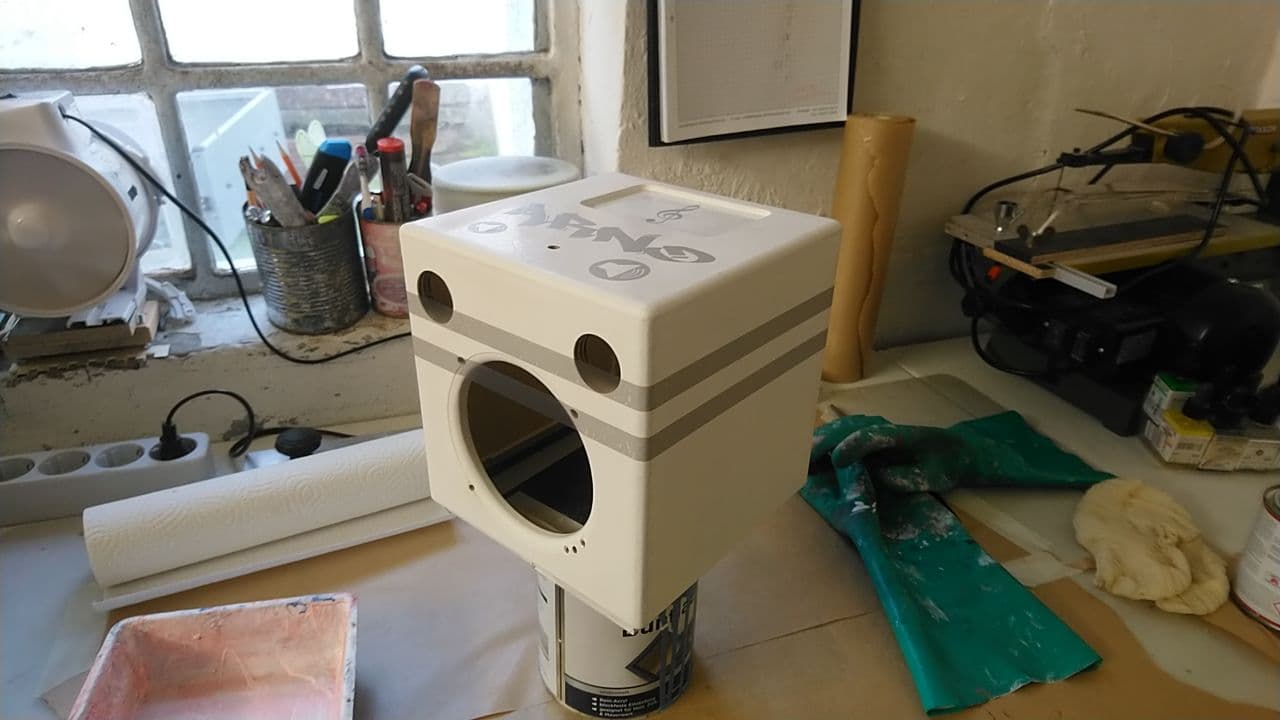

abkleben:

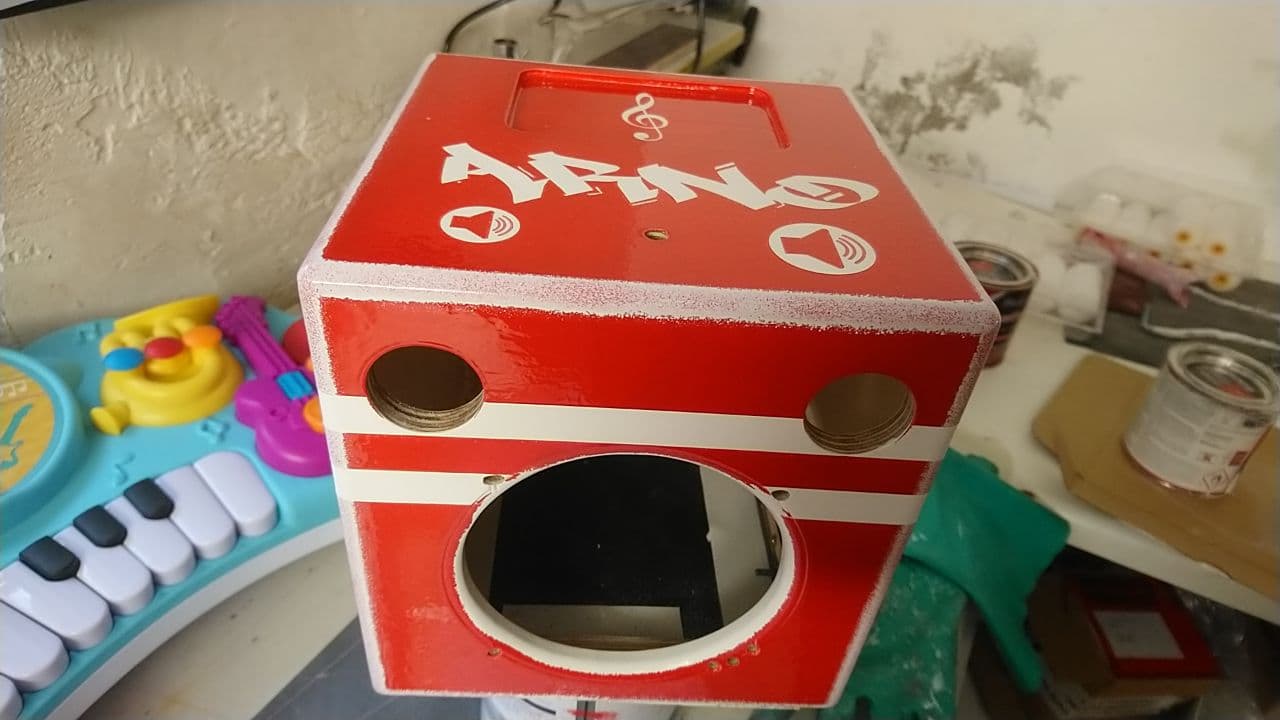

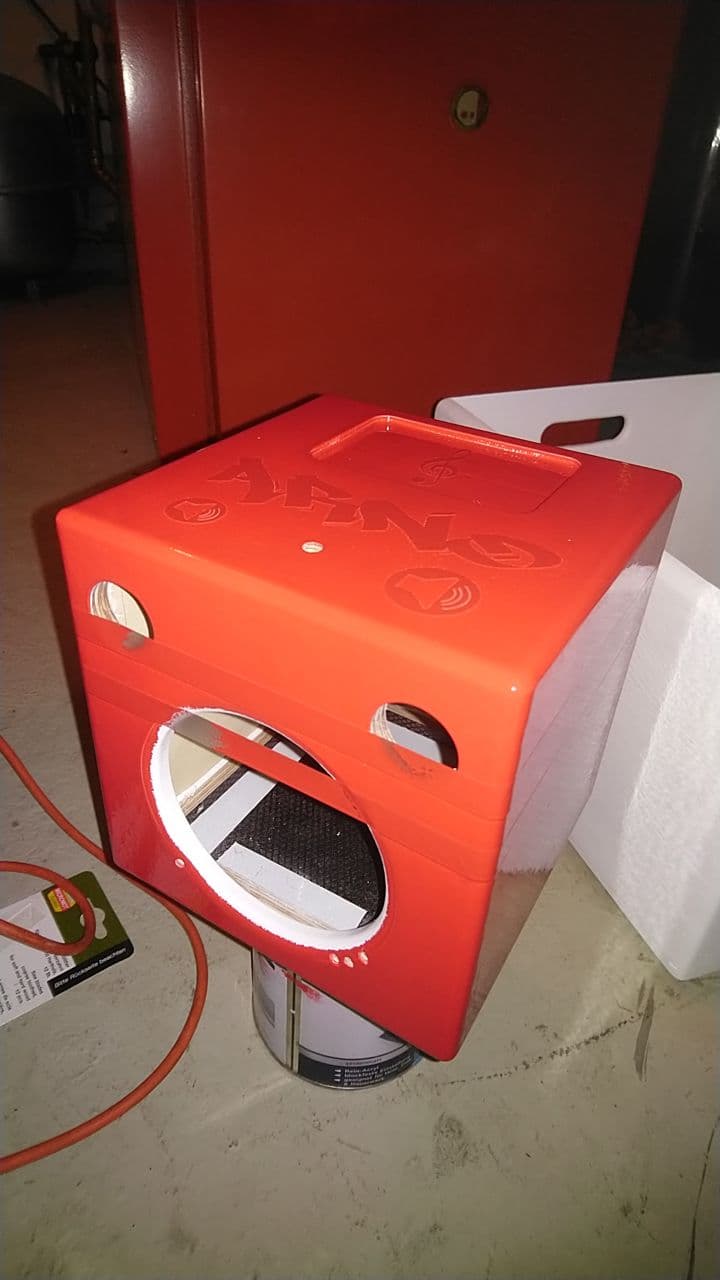

rot rollen:

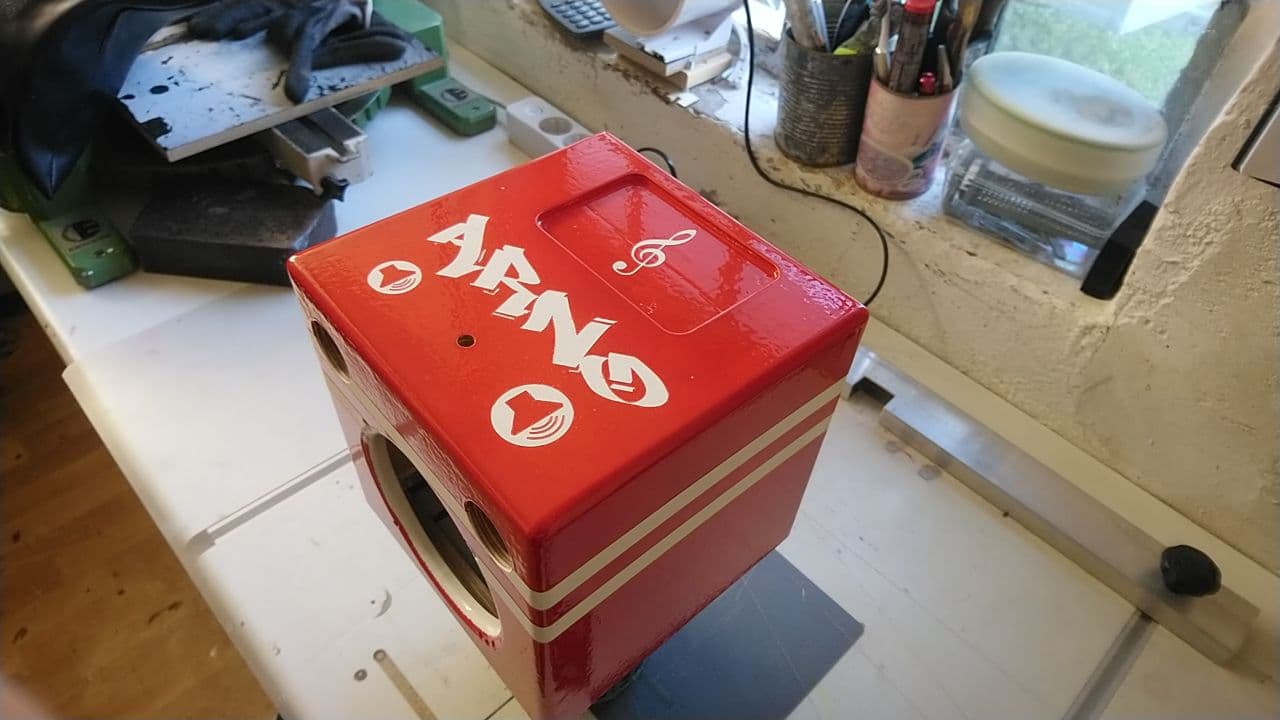

nach 12h die Folien abknibbeln:

und endlich montieren:

Silikon Domes als Füße:

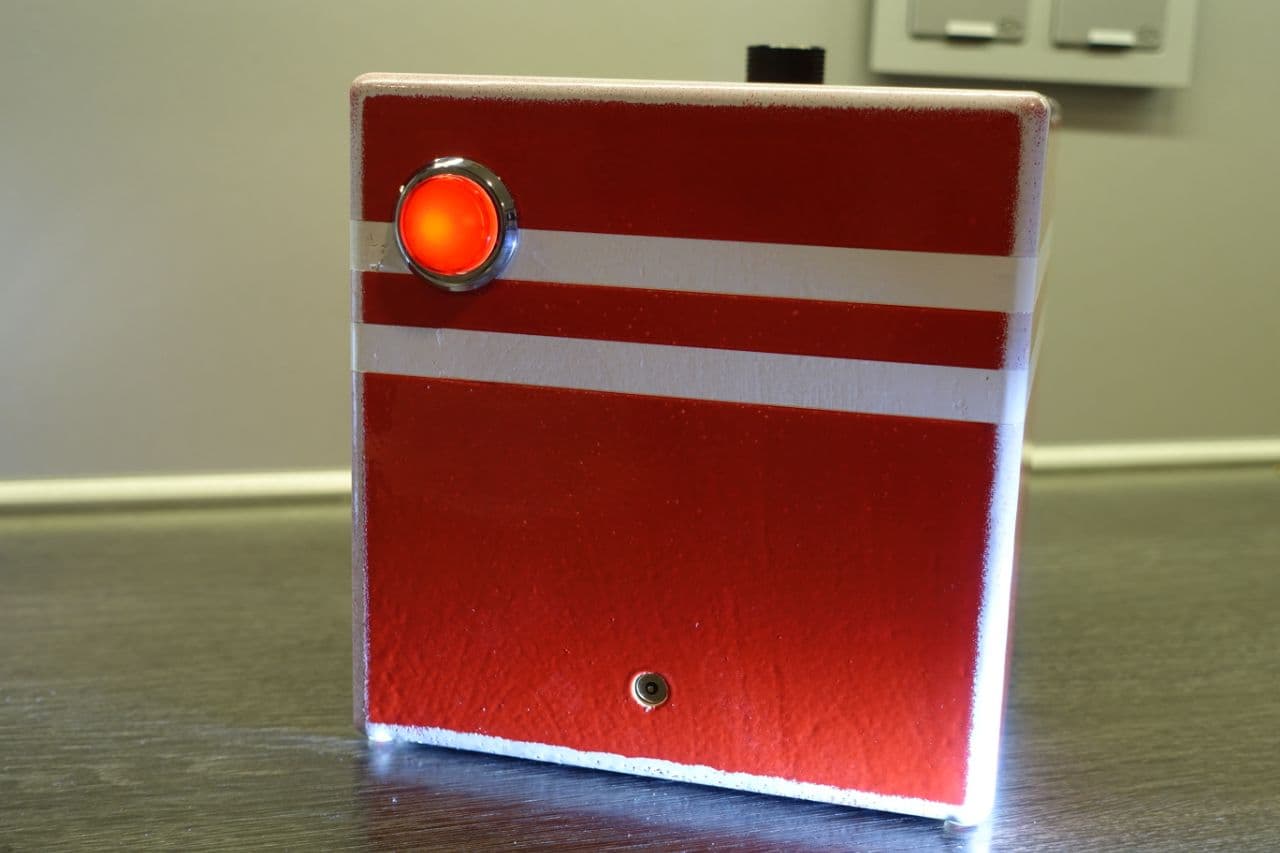

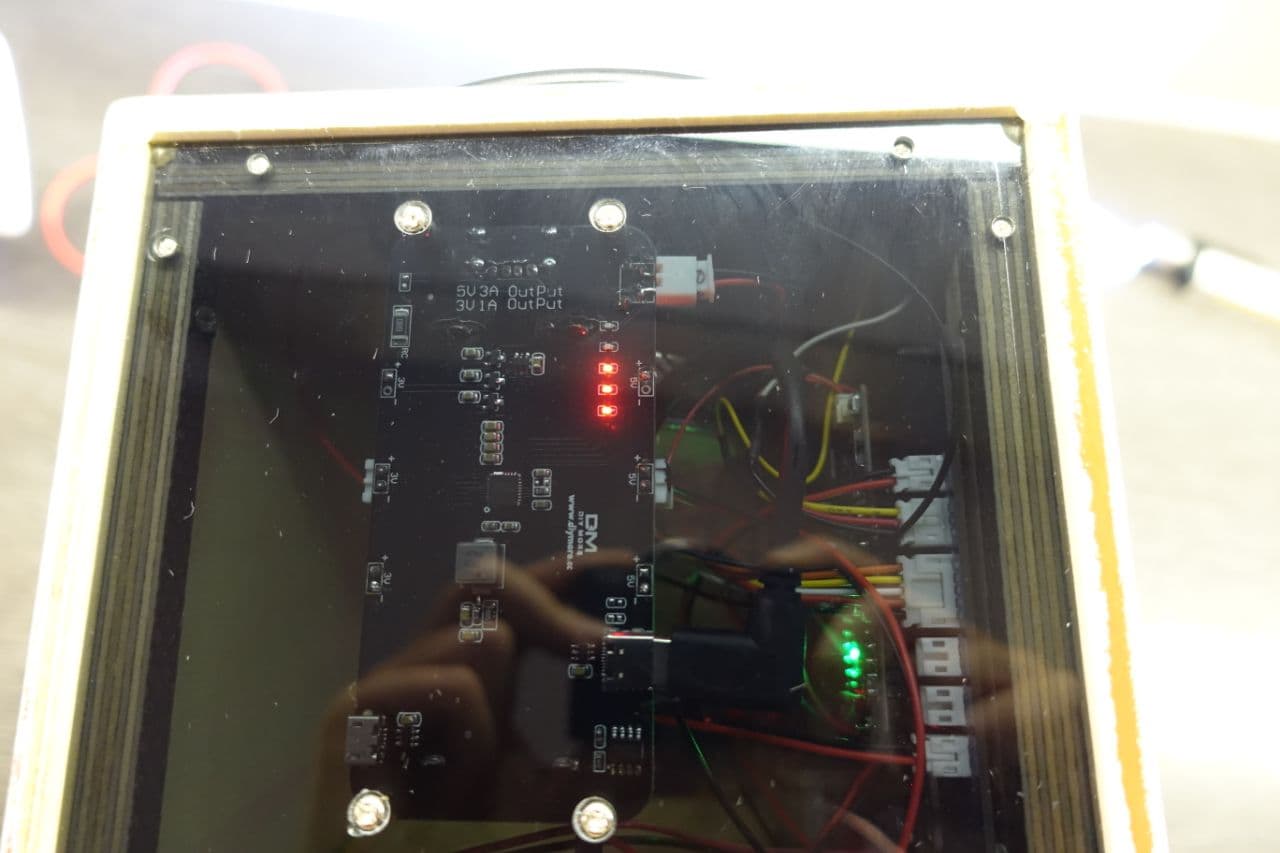

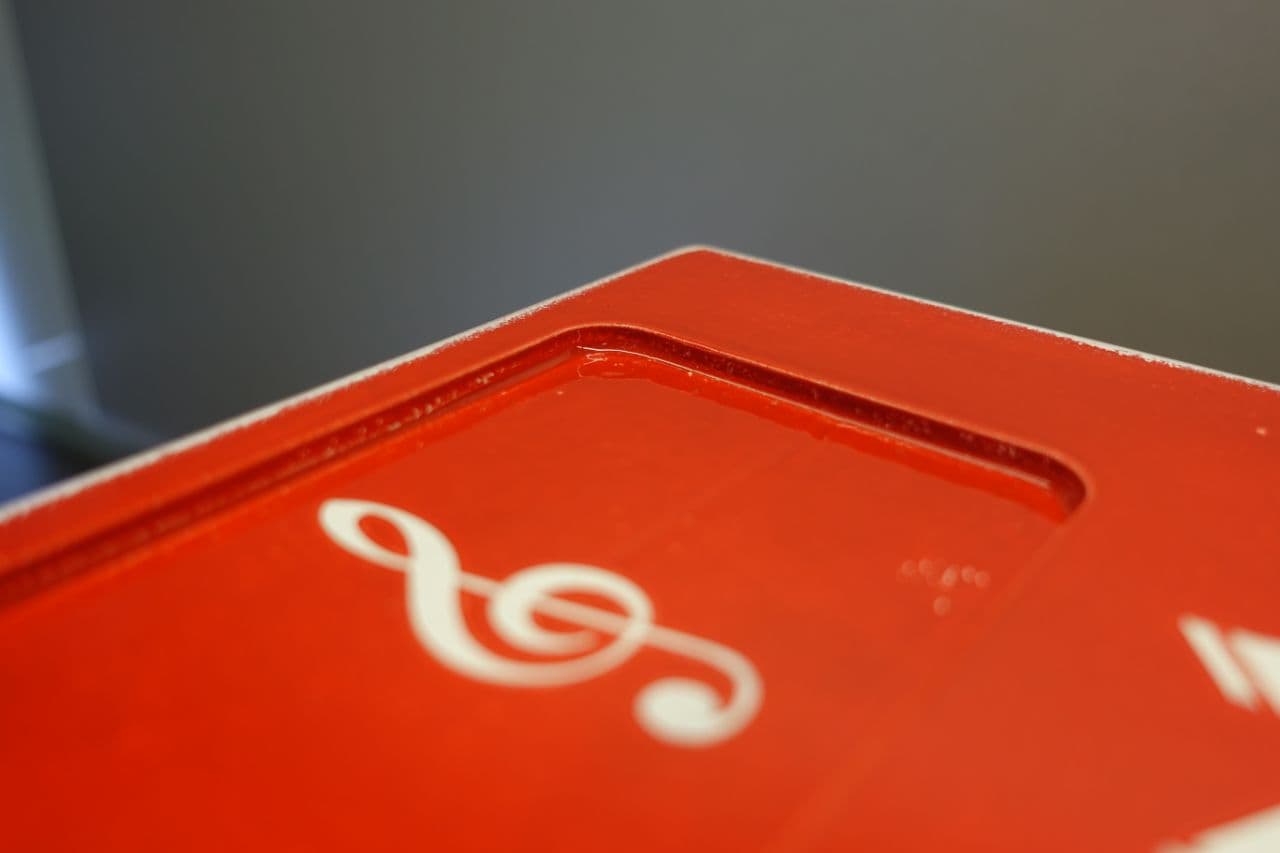

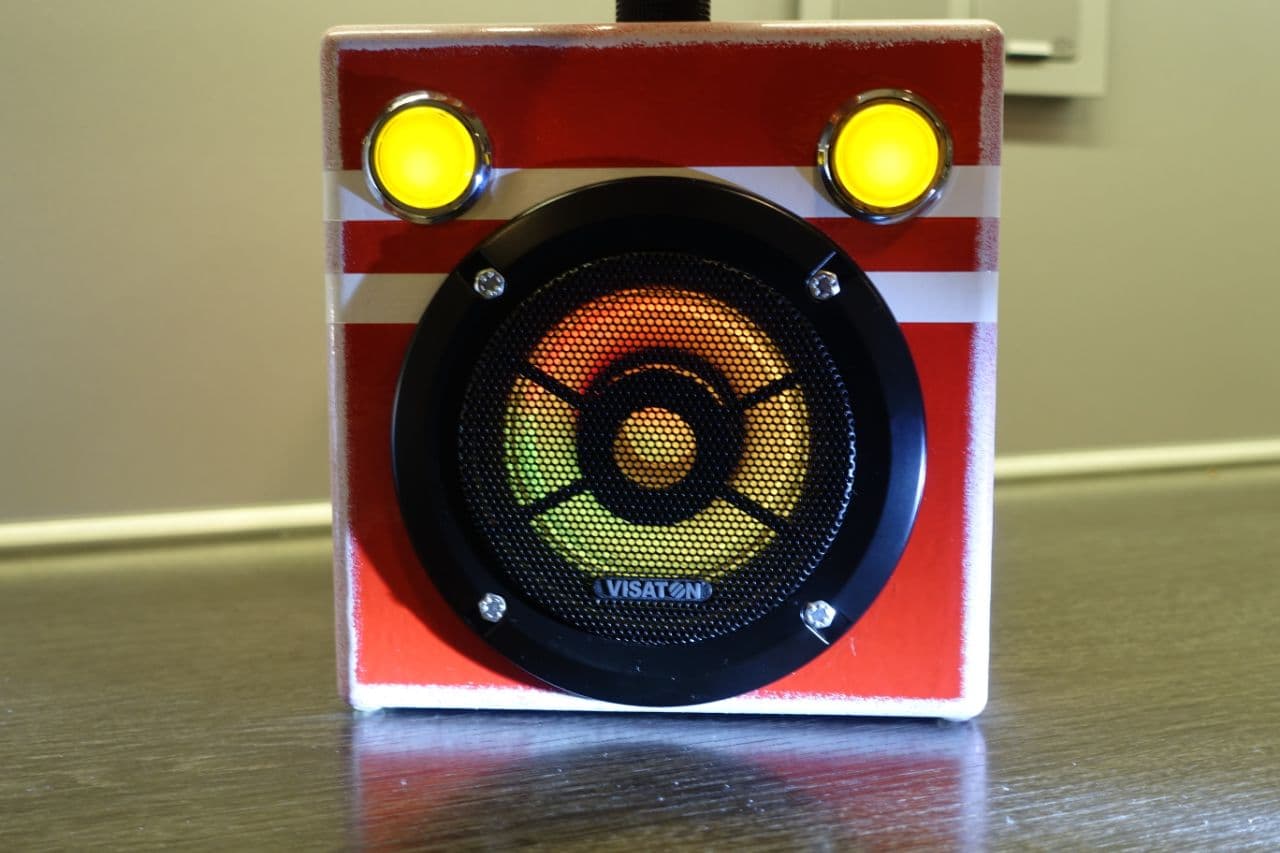

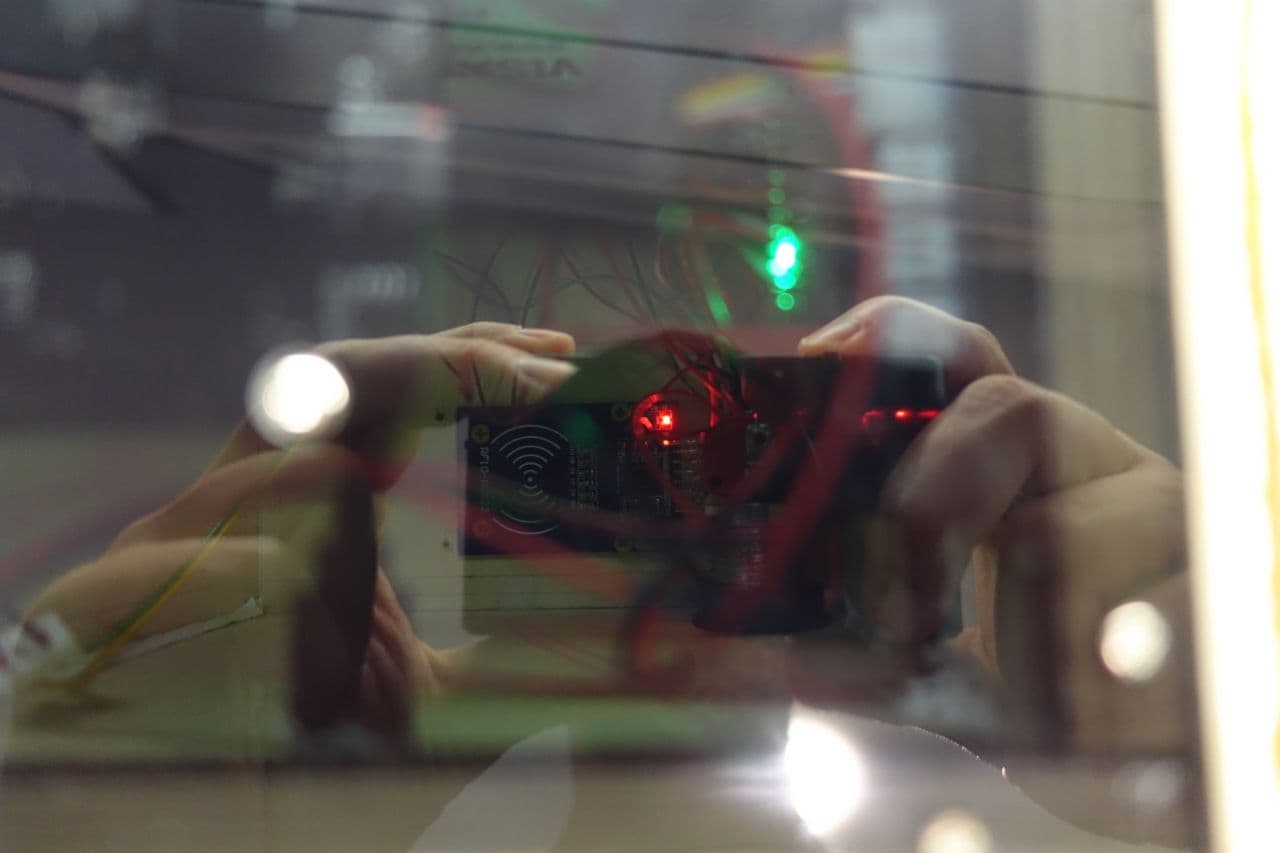

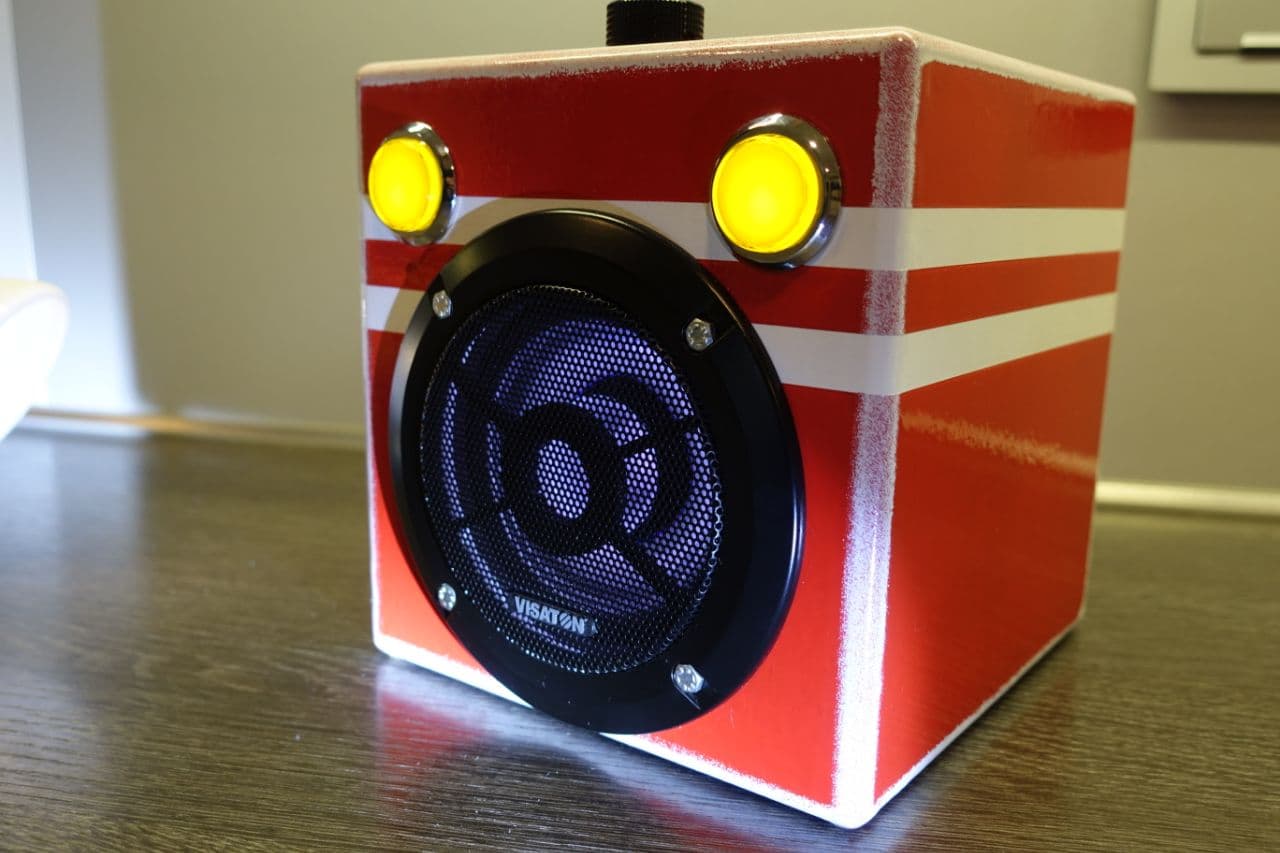

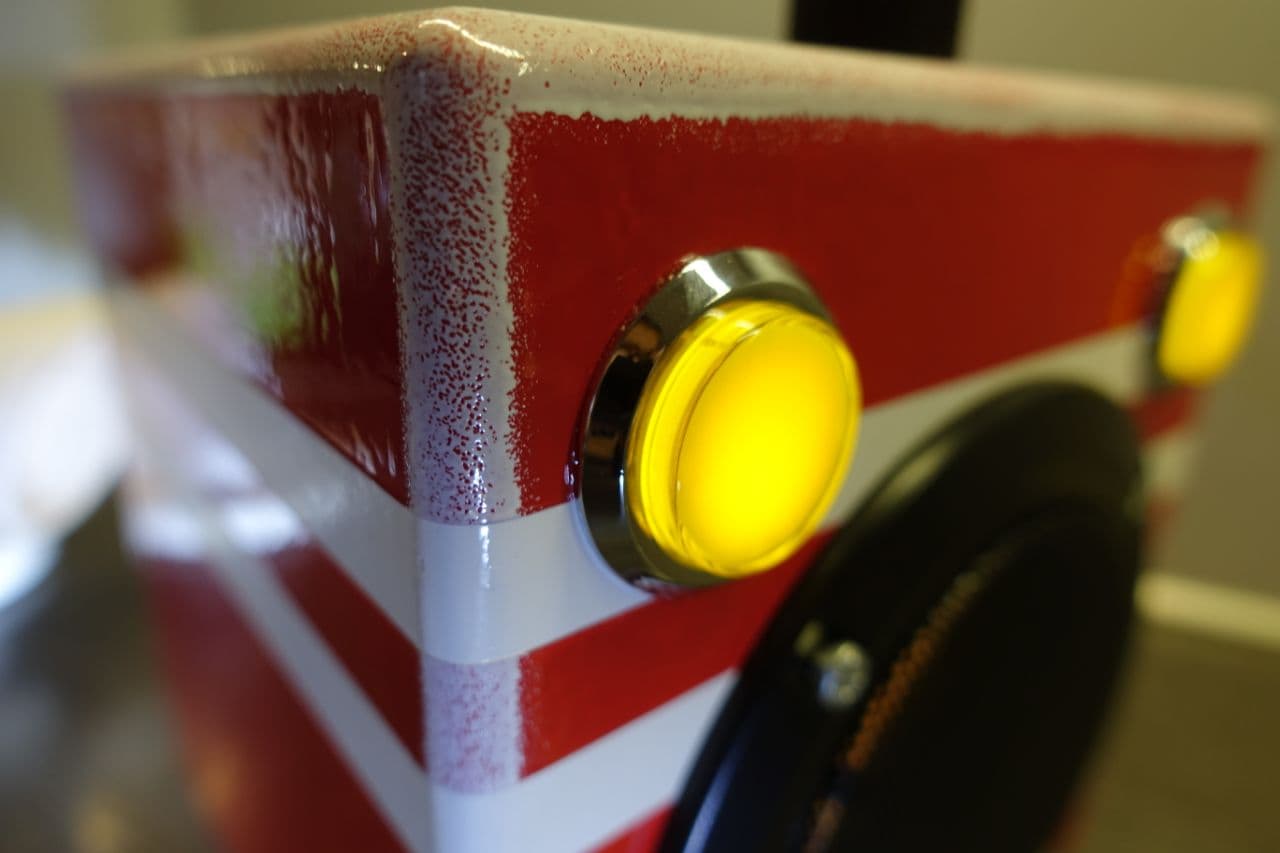

Und noch ein paar schicke Fotos:

Für den Tonuino habe ich auch alles hier. Sogar die allInOne Platine.
Ob ich die jetzt direkt für einen weiteren Toni nehme, weiß ich noch nicht.
Die ist auch für spätere, andere Projekte mit dem Junior kein Fehlkauf gewesen.

Anbei noch ein paar Videos.
Wir haben ja leider keinen Medienplayer hier.
Daher Download&Watch:

video_2021-08-20_10-48-39.mp4

video_2021-08-20_10-48-58.mp4

doc_2021-08-20_10-49-19.mp4

video_2021-08-20_10-49-31.mp4

doc_2021-08-20_10-49-27.mp4

und das letzte ist meine diy Trockenanlage
video_2021-08-06_10-55-51.mp4

Magnetisch. Sieht man (du) dann in einem der Videos

-> https://www.proxxon.com/de/micromot/28092.php
Der Parallelanschlag ist selbstgebaut.

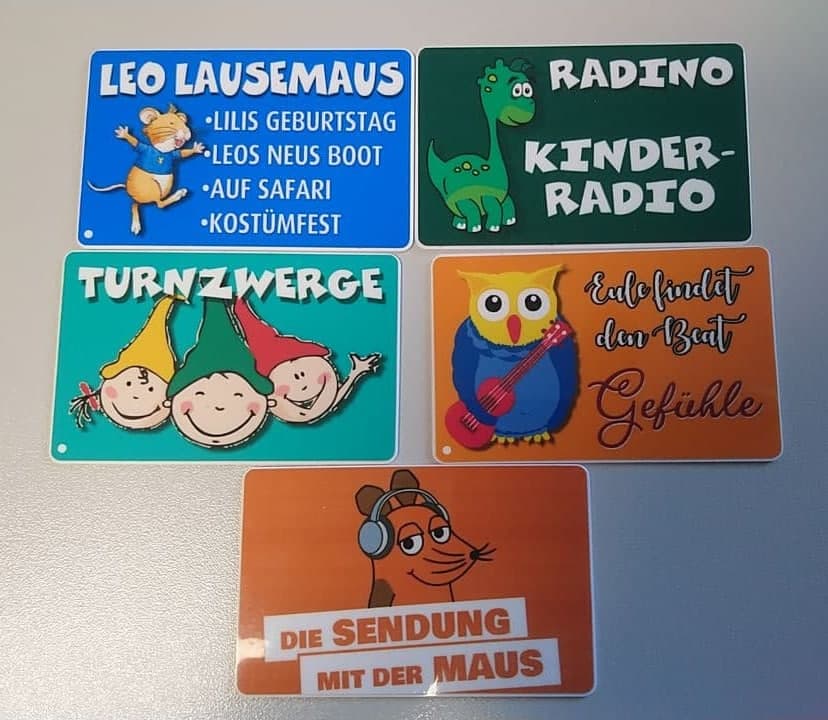

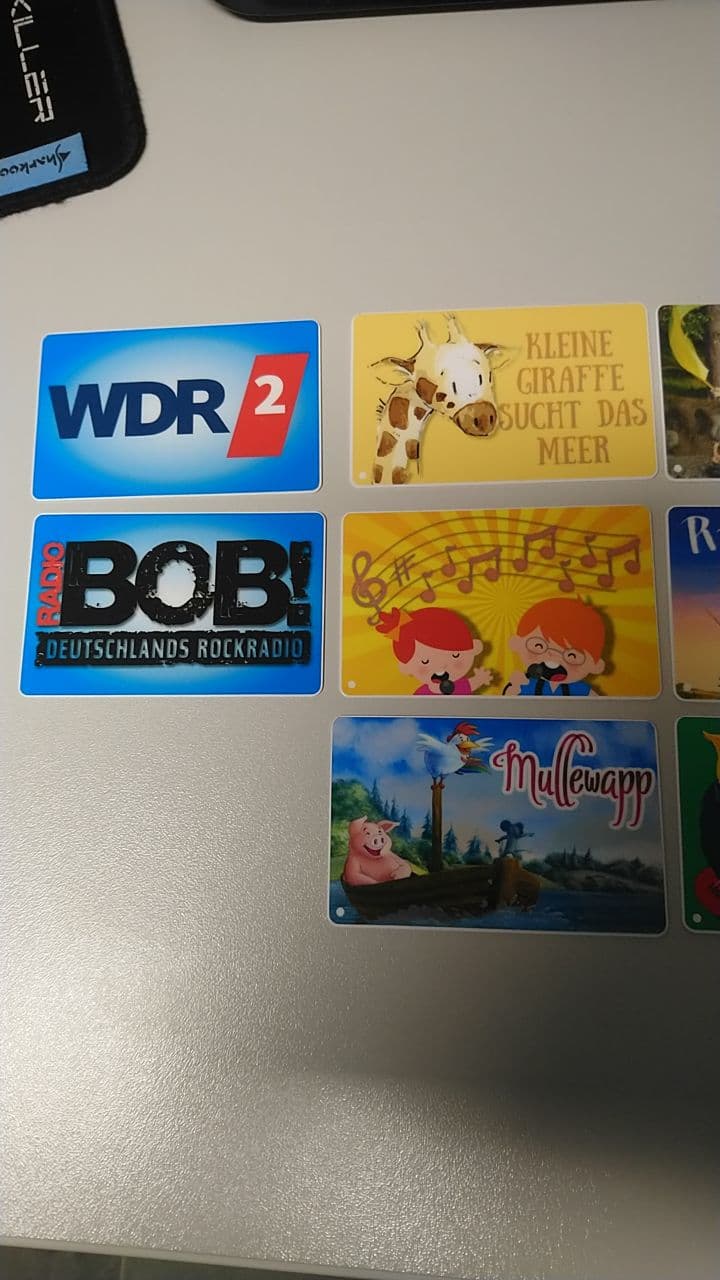

Die ersten Karten sind fertig:

Hat die Karten einen Punkt unten links, dann geht das „überall“.
Ohne Punkt geht nur zu Hause (online Radio).
Das sollte er schaffen.

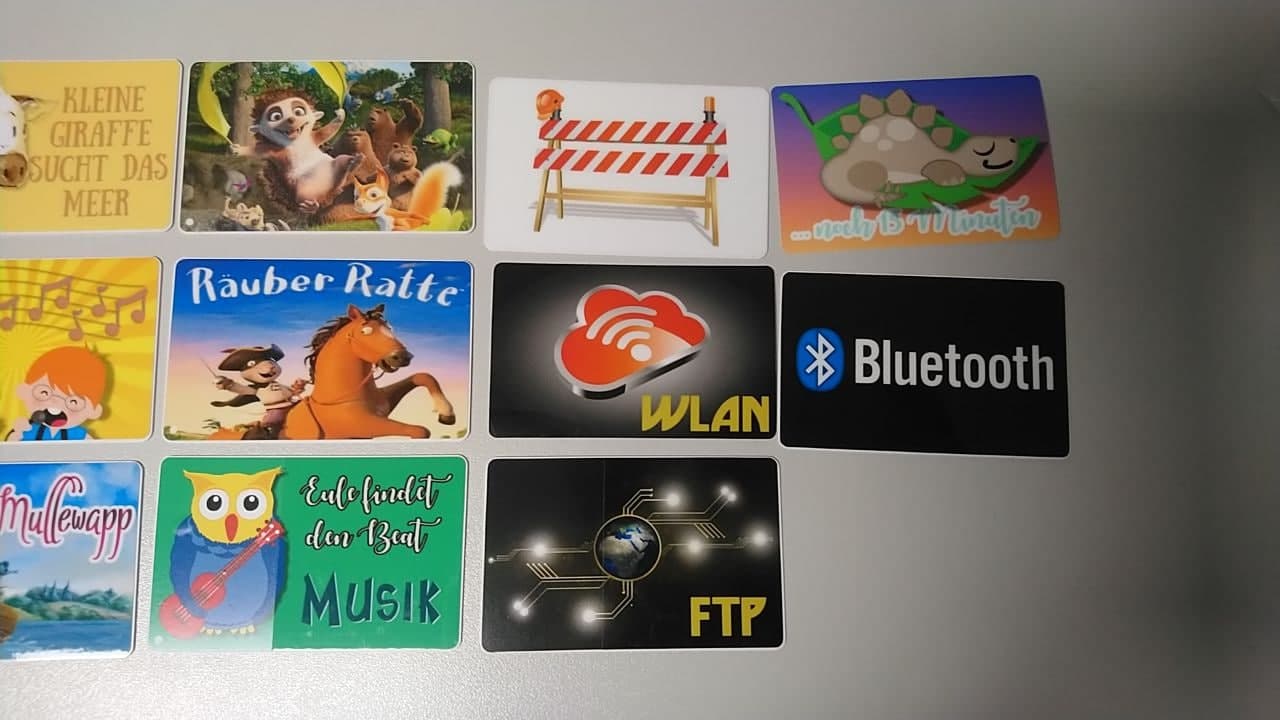

Und noch ein paar neue Karten:

Das Ding ist jetzt auch bei instructables und nimmt am Audio-Contest teil.
-> https://www.instructables.com/contest/audio2021/
Wer da registriert ist: please vote!

Ich baue gerade einen "Karteikartenkasten" passend zur Box und endlich gehen wir den Gurt und die angebrachte Tasche für die Box an.
Termin ist Nikolaus.
Fotos kommen.

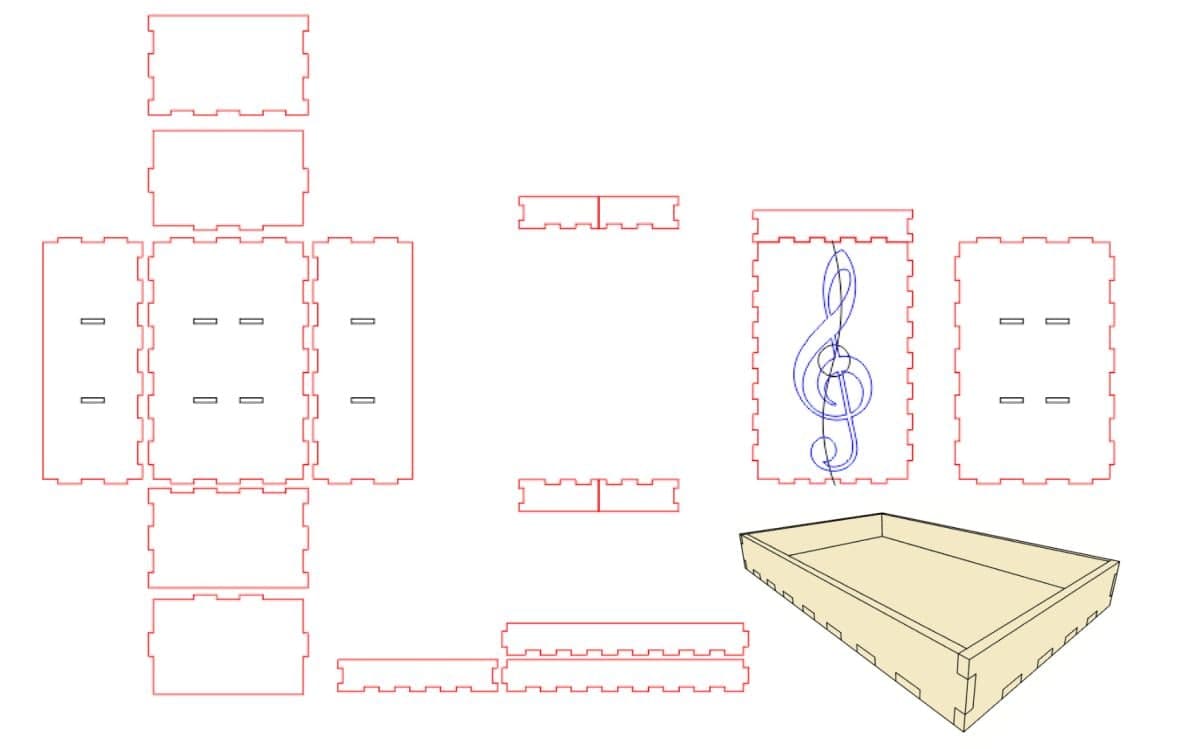

Das Prinzip ist aber eine Kiste mit 3 Fächern und einem 2-teiligen Deckel mit Öffnung.
Lackierung analog zur Musikbox, 2-farbig.

Wird in 3mm Birkensperrholz gelasert. Im Ggs zu Pappelsperrholz kann man damit schon richtig gut bauen.
Sehr hart, mehr als doppelt so schwer. Benötigt aber auch fast doppelt so viel Laserenergie wie Pappel.
Und ist entsprechend teurer.
Der Notenschlüssel wird 3x als Gravur-Linie gelasert um ein wenig fetter zu werden. So die Idee.

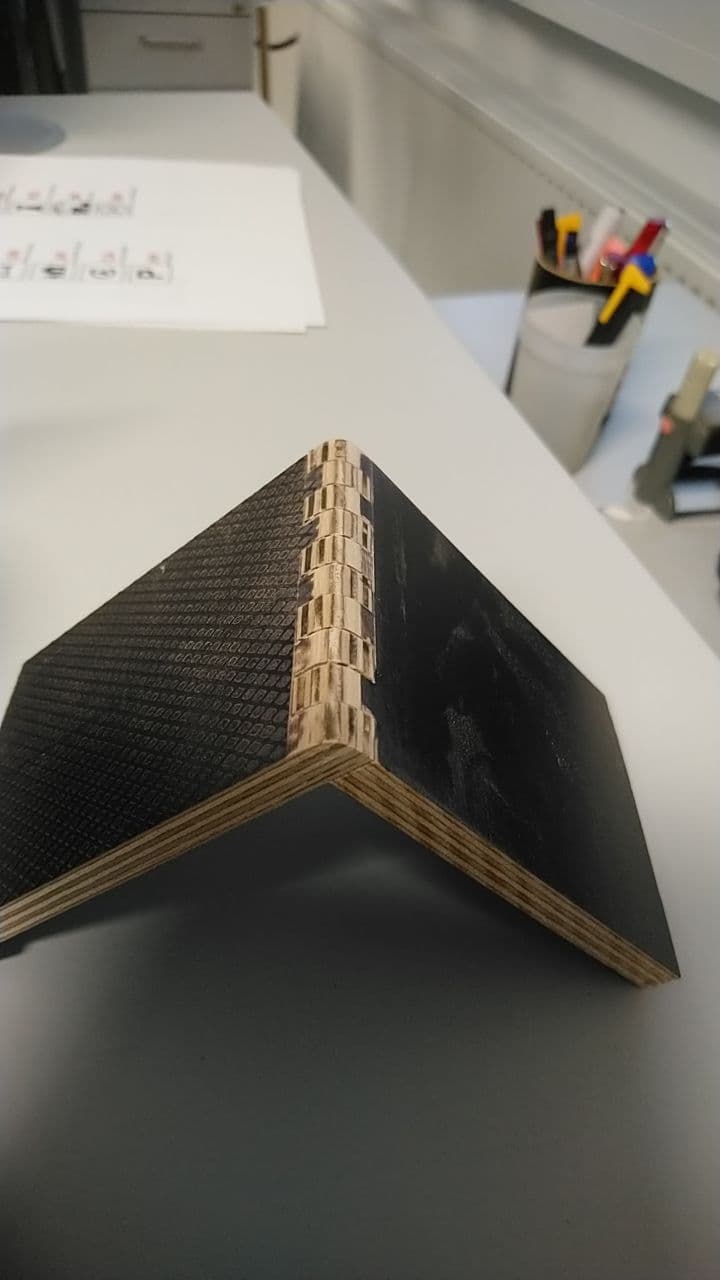

Seitlich kommen dann noch zwei Gelenke je Deckelseite.
Einen richtigen Schließer habe ich noch nicht eingeplant. Entweder mache ich nur Holzstreifen rein, die dann etwas Reibung erzeugen oder etwas mit Magnet.
So oder so erst nach der Lackierung. Und das ist bedingt durch die langen Aushärtungszeiten der Zeitfresser.

Ich sehe gerade, dass in der Grafik noch ein paar Teil doppelt sind.
