Ambilight Eigenbau mit WLED für 4K HDMI -edit: mit bezahlbaren Komponenten möglich

Wie schon an anderer Stelle beschrieben, haben mittlerweile alle meine TVs auf der Rückseite Eigenbau Ambilight.
Realisiert mit WLED und hyperion.ng auf einem Gerät mit Coreelec.
In coreElec mit internem Grabber.
Auf Android/FireTv Geräten mit Hyperion grabber für Android.

Bei Netflix, Disney+ und Prime hat das Ganze aber Grenzen.
Entweder ich hab Qualität im Bild bis 4k/DV mit nativen apps - dann läuft aber ein DRM geschützter Stream und das Ambilight bleibt dunkel, weil der interne grabber kein Bild bekommt.
Oder ich gucke innerhalb von Kodi addons, dann bestenfalls in 720p, meist aber in Augenkrebs Quali. Dafür aber mit Ambilight.
Die Shield spielt bei Netflix in Kodi auch schon einen geschützten Stream ab, da bleiben die LEDs auch aus.

Wenn ich beides möchte : Beste Bildqualität und Licht auf dem Eigenbau-Ambilight, dann bleiben mir im Prinzip nur 2 Möglichkeiten:

a. eine Hyperion app, die auch bei DRM inhalten ein Bild grabbt ( gibts wohl nicht ?)
b. Das Bild im HDMI Strang extern grabben und hyperion per USB zuführen.

Da wirds dann wegen 4K und HDR kompliziert und nach meinem jetzigen Wissensstand richtig teuer.

Man braucht einen Splitter für das Signal und einen hochwertigen grabber.
Dazu noch ein Gerät wie Pi4 auf dem Hyperion läuft und der grabber angeschlossen wird.
...gerne von HDFury z.B. den Vertex, da ist man schnell in der 300 Euro Liga.

Das ist mir definitiv zu teuer. Und nein, ich tausche die TVs nicht gegen Geräte von Philips aus.


Wie habt ihr das gelöst ???

Würde mich nicht wundern, wenn das Ganze auch brauchbar mit Splitter und Grabber made in China für kleines Geld hinreichend funktioniert.
Oder gibt es doch eine Software Lösung?

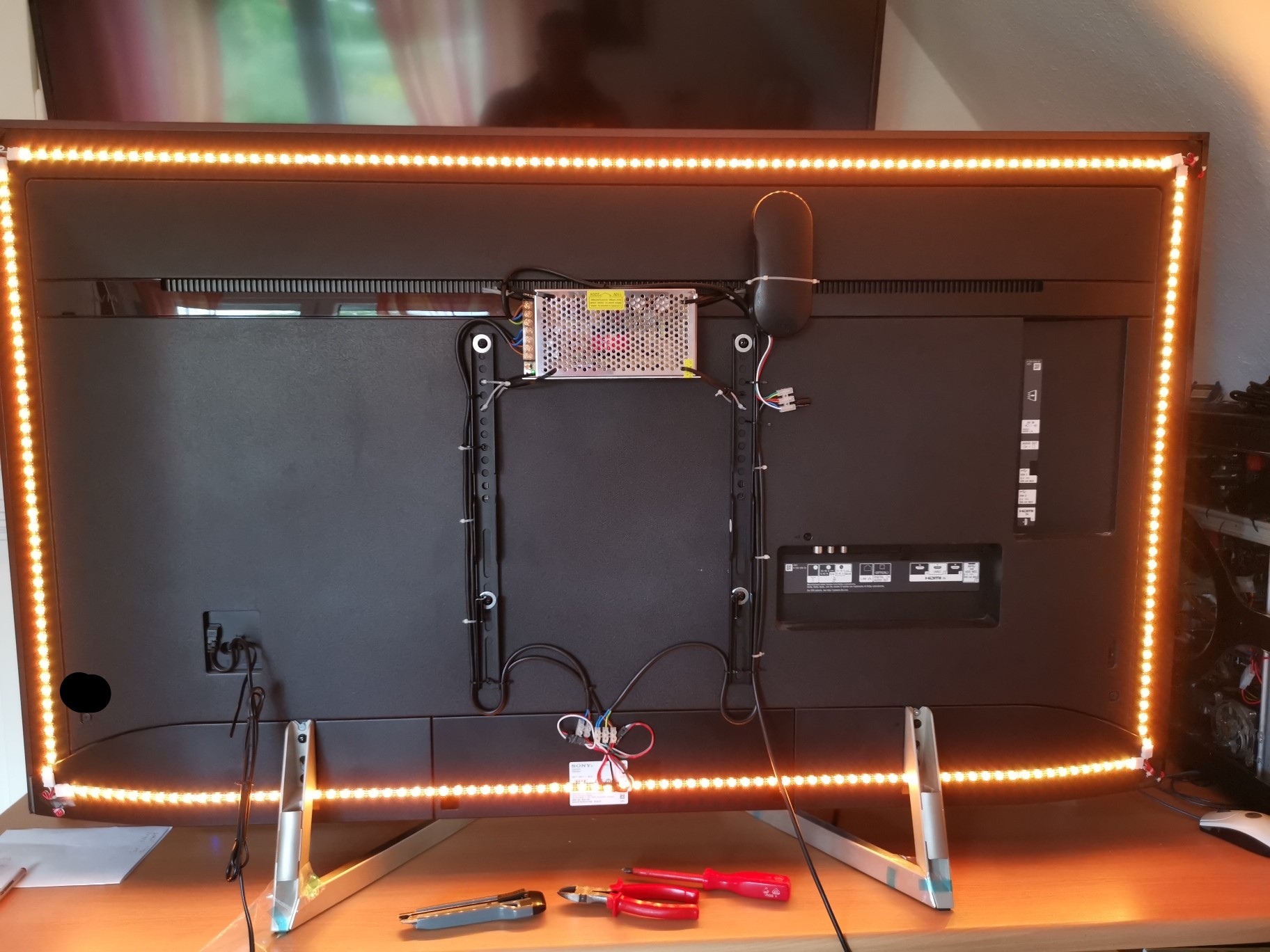

Hier mal eine Teileliste für den Eigenbau ohne externe Grabber.

Verlinkung müsste noch von nem Admin angepasst werden

-------------------------------

Sonoff basic, um das Ganze stromlos zu schalten.
-> https://amzn.to/3iyqbLi

WS2812B Streifen - umempfindlich gegen Staub und abwischbar
-> https://amzn.to/2GODNE7

20 Ampere Netzteil - ausreichend dimensioniert, ich will ja nicht nachts die Hütte abfackeln
-> https://amzn.to/2GXZtOm

(Eck-) Verbinder. Viel beser als die starren Dinger
-> https://amzn.to/32tdRXi

Zum Verkabeln sehr hilfreich, Lüsterklemmen gehen natürlich auch..
-> https://amzn.to/35zOViw

Alternative Steckverbinder, braucht man nur, wenn der LED Streifen aus dem China Ambilight Set stammt
-> https://amzn.to/2ZRjNHV

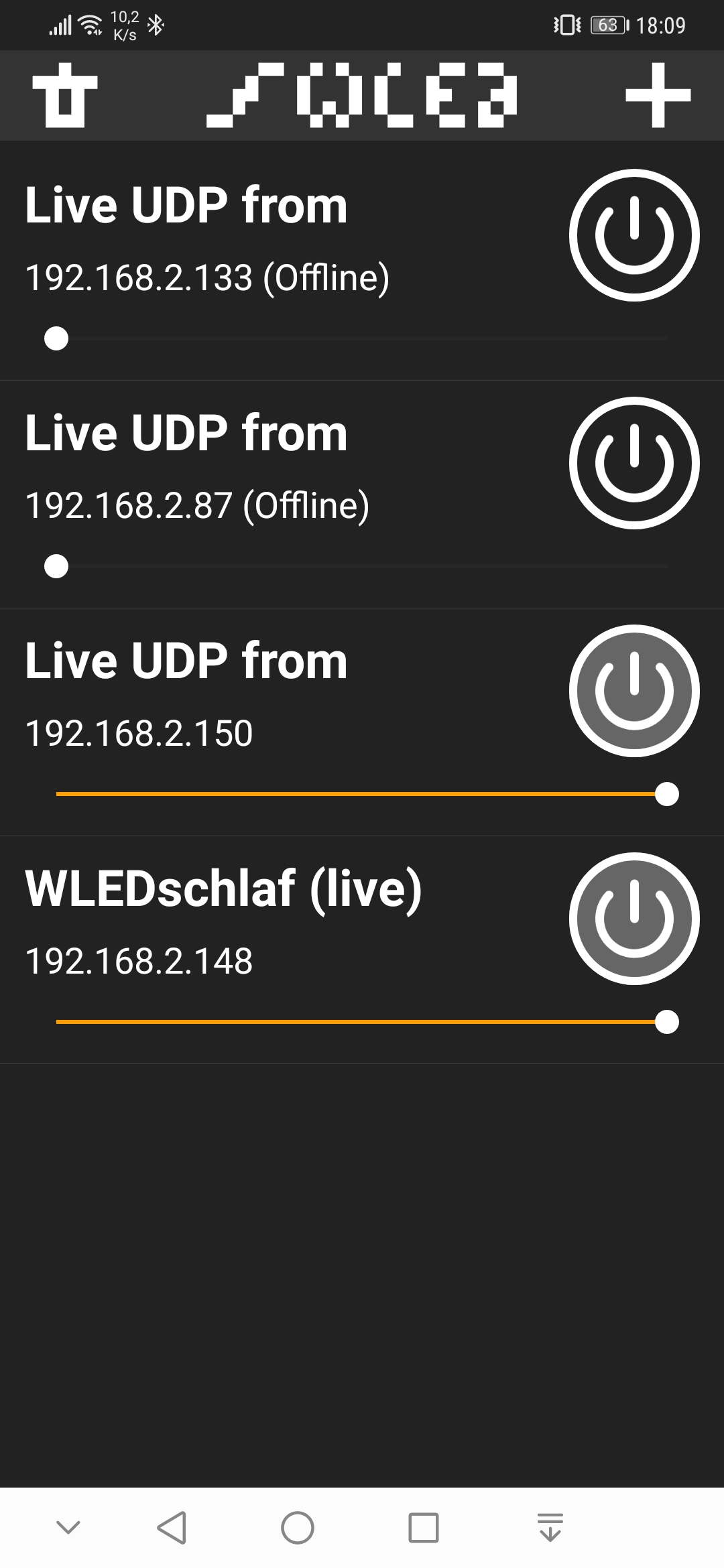

ESP8266 für WLED. ESP32 geht natürlich auch (Software hier:WLED )
-> https://amzn.to/2FiTWBC

Zum Abpuffern der Schaltvorgänge in die Zuleitung zum ESP
-> https://amzn.to/3mg6V7A

Aus den Anfängen mit Ambi Eigenbau, es geht auch ein Uno über USB , brauche aus dem Kit nur noch je einen 100 Ohm Widerstand, in die Signalleitung setzen, manche nehmen Werte bis 470 Ohm
-> https://amzn.to/3mi71vq

Kabel 3 adrig
-> https://amzn.to/3mmDaSq

Kabel 2 adrig
-> https://amzn.to/2FjTLpH

Dazu ein leeres Brillenetui als Gehäuse für den ESP

Zitat von bylderup

Wie habt ihr das gelöst ???

Würde mich nicht wundern, wenn das Ganze auch brauchbar mit Splitter und Grabber made in China für kleines Geld hinreichend funktioniert.

Soo, dann antworte ich mir halt mal wieder selbst..

Also, das erste Testsystem ist heute geliefert worden. Fliegender Aufbau und zack, war der Tag rum..
Man nehme :

Ein schon vorhandenes System von Selbstbau Ambilights mit Esp32/Esp8266 und WLED.

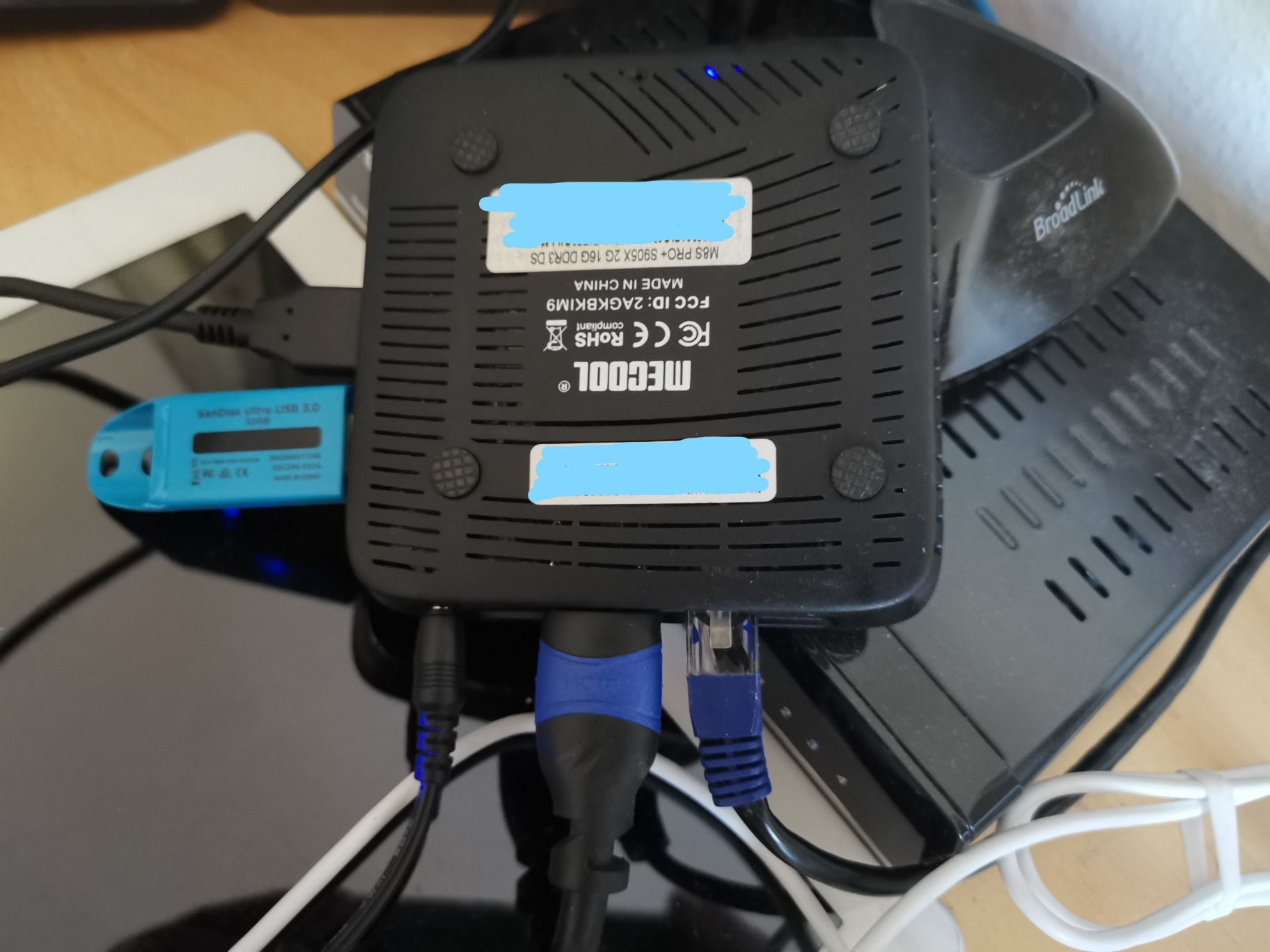

Eine alte Mecool M8Spro+ China Box ( die liegen bei mir noch im Schrank, es geht sicher auch ein Pi4 oder eine andere Box, auf der ein aktuelles hyperion.ng installiert werden kann.

Einen 4K TV, hier ist es der Medion 4K 55 Zöller vom Frühjahr.

Einen AVR : hier ein alter Pioneer VSX 923 , der ist Audio technisch noch fein, hat aber mit HDCP und HDMI 2 nix am Hut..

Einen Splitter von FeinTech :
FeinTech VSP01202 HDMI 2.0 Splitter

https://www.amazon.de/gp/product/B07K5RKQB7/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1&tag=kodinerds04-21 [Anzeige]

Einen günstigen HDMI Grabber Stick:

https://www.amazon.de/gp/product/B08FDM6N6H/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1&tag=kodinerds04-21 [Anzeige]

Einen guten 4K Multimedia Stick, der bei Bedarf auch mit CoreElec läuft UND Widevine Level 1 hat in Android, nebst Google Appstore. Ja, es ist der Telekom Magenta TV Stick. Der läuft bis 4K richtig gut nebst HDR oder Dolby Vision.
Und kostet nur 49,90 Euro. Ich pack da immer ne alte Universal Docking Station dran, für Ethernet LAN und USB 2.0 ports.

Ordentliche HDMI Kabel, also keine aus dem 1 Euro Markt.

Vorgehen:

CoreElec NG auf SD Karte oder Stick, ja, das geht auch für S905X
Hyperion.ng installieren als addon.

Als Fernbedienung hab ich einfach ne alte HAMA USB MCE Remote genommen, die Kiste braucht später nix zum bedienen.
Hyperion.ng einmal grundlegend durchklickern und konfigurieren.

Am Rechner ip Adresse der Box auf Port 8090 aufrufen. Jetzt kann man Hyperion konfigurieren.

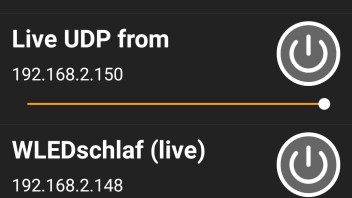

Kurz die Daten des LED Stripes hinterlegt, Protokoll WLED ausgewählt.

Der Telekom Stick kommt an den Eingang vom Feintech Splitter. Der Ausgang 1 kommt zum 4k TV.
Der TV ist per ARC mit dem Pioneer AVR verbunden.

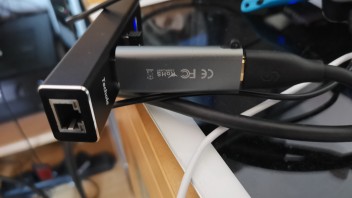

Ausgang 2 an den HDMI Grabber. der Grabber per USB an die alte Mecool Box.
Anmerkung : An einer Mecool KI pro mit Coreelec 9.2.4.2 und altem 3er Kernel wurde der Grabber zwar erkannt, war aber in v4l nicht zu sehen.
Egal, dann halt die alte Mecool M8Spro+ Box.

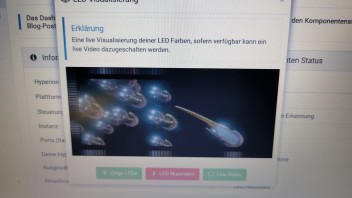

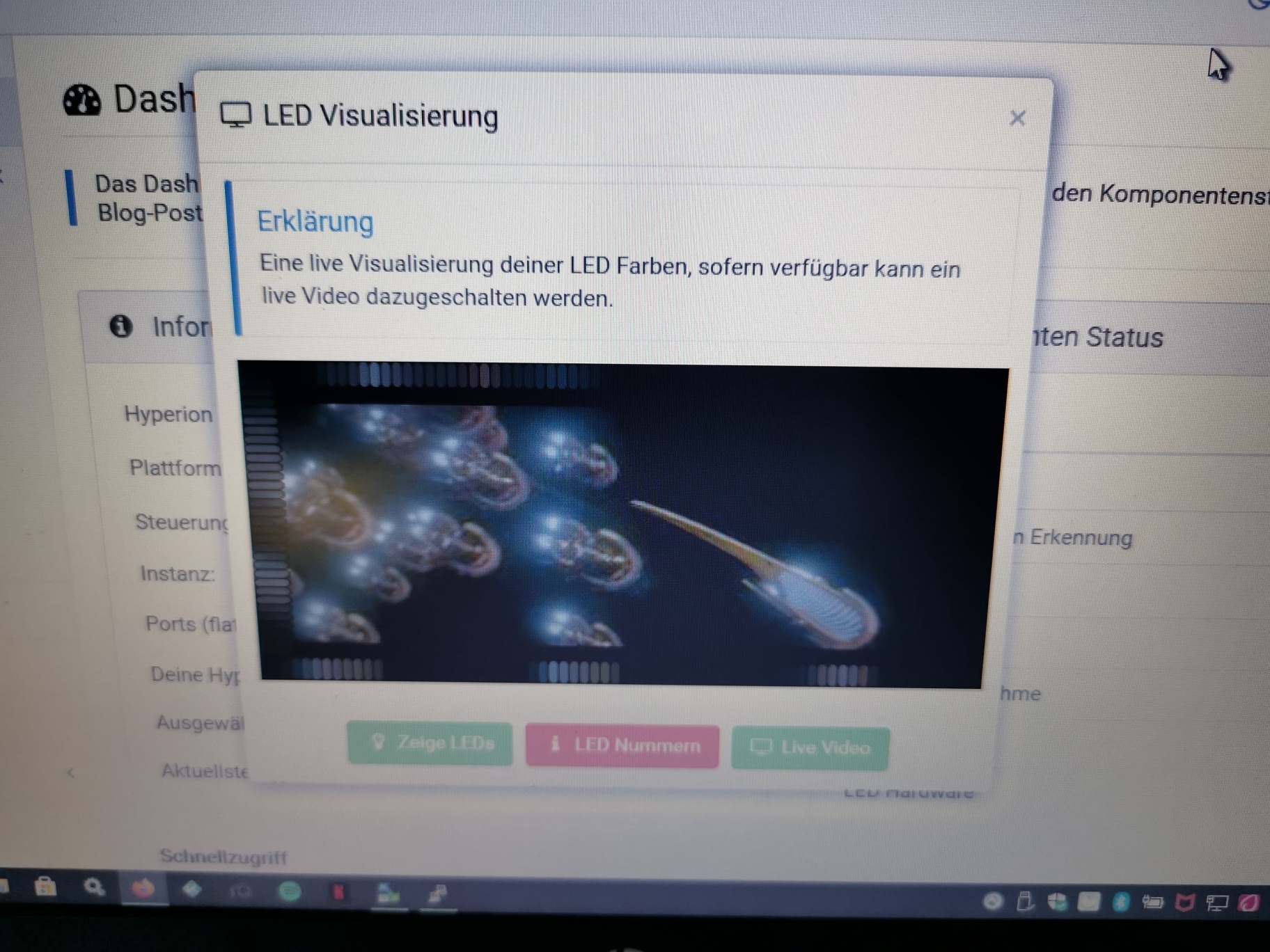

Jetzt im hyperion.ng Webinterface den USB Grabber konfigurieren.
Device ist USB Video, Camera 1 Ich hab 1280x720 mit 25 fps genommen.

Ziel war es, nicht nur bei live TV ein funktionierendes Selbstbau Ambilight zu haben, sondern auch bei netflix, Prime und Disney+.
Ohne Verzicht auf HDR. Dolby Vision war mir nicht so wichtig, da für mein Gefühl eh meist zu dunkel.
CEC Sollte weiter gehen. Und ARC zum alten AVR mit max. Dolby Digital EX.

Ziel erreicht. Ohne HDFury Diva für 500 Öcken plus 100 Euro grabber etc..

...geht doch.

Nächstes Projekt ist das selbstbau Ambilight im Wohnzimmer.
Da ist der Hightech Sony nebst Shield Pro mit SSD.

Ich denke, ich werde da ein höherwertiges Gerät zum Splitten einsetzen:
FeinTech VMS04201 HDMI Matrix Switch
https://de.shopping.com/item.html?id=v…ltra-HD%204K%20

So - muss jetzt Ambilight zu 4K Netflix gucken.. am 55 Zöller sind 246 LEDs - geile Sache das..

edit1:
5.1 Ton bei Spielfilmen in live TV geht über SPMC
Kodi zickt da rum

edit2:
Der AVR ist da, um zu sehen, ob insgesamt noch ARC vom TV funktioniert, also 1 HDMI Kabel vom TV ARC zum AVR.
Und ob wenigstens 5.1 Ton ankommt. Und ob CEC funktioniert.
Das Ambilight geht natürlich auch ohne AVR mit TV Ton.

edit3:
Die Farben müssen bei HDR in hyperion nachjustiert werden, hab gestern mit Standard geschaut, das ist noch nicht perfekt.

Werde am Wochenende noch mit einem anderen grabber testen.
Der soll heute ankommen.

https://www.amazon.de/gp/product/B0899Q3GDZ/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1&tag=kodinerds04-21 [Anzeige]

Dann kann ich auch schauen, ob der in hyperion.ng an der MEcool KI pro mit Coreelec ohne ng erkannt wird oder ob man zwingend wegen Treiber Unterstützung die CoreElec ng Version mit 4.9er Kernel installieren muss.
Probeweise könnte ich ja auch mal das alte hyperion addon testen.

Ebenso werde ich schauen, wie das ist, wenn man einen firetv cube oder einen firetv 4k Stick verwendet.
Hab da aber wenig Hoffnung. Werde berichten.

Die Grabber gibts auch in China shops für kleineres Geld mit 3 - 4 Wochen Lieferzeit.

ich hätte die Klappe halten sollen, bis ich mit allen tests durch gewesen wäre und alle Installationen in meinem Umfeld umgerüstet hätte.

der FeinTech VSP01202 ist ausverkauft.

hoffe mal nicht von Dauer.

werde trotzdem berichten..

Das war dann doch eine größere Aktion...

(Die Tvs sind natürlich nicht alle bei mir, bin ja nicht Krösus)

Ich hab vorab eine Menge gelesen, ob und wie und warum man Selbstbau Ambilight bei 4k Inhalten brauchbar betreiben kann.
Wenn ich das Alles auflisten soll, was zu beachten wäre, wird das ein Roman...
Im Hyperion, HiFi und WLED Forum gibts Lesestoff dazu.

Deswegen eher die Quintessenz. Ich schreib nur von dem Zeugs, was selbst gebaut und getestet auch funktioniert.

Zu versorgen waren 4 TVs :

1 Medion X165irgendwas 55 Zöller vom Frühjahr. Der ist mit einem älteren Pioneer VSX 923 verbunden.

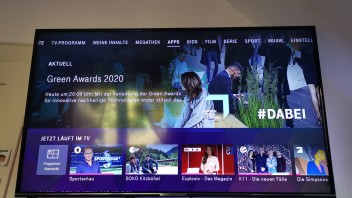

Bildquelle ist ein Magenta TV Stick.

1 Sony 49XG7005. Auch mit Pioneer VSX 923 und Magenta TV Stick als externe Quelle.
Dazu eine Bqeel Y 8 Max Amlogic Box mit CoreElec.ng

1 Sony 65 XF9005 mit Pioneer VSX 924 und Fire TV Cube, sowie 1x Mecool KI pro

1 Sony 6 AG9 mit Denon X2500H; externe Geräte: Nvidia Shield TV pro 2017 und 1x Mecool KI pro

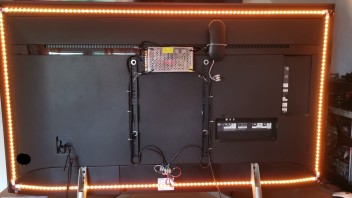

Alle versorgt mit 2812B LED Stripes, 20A Netzteilen und ESP32 oder ESP8266 nebst WLED.

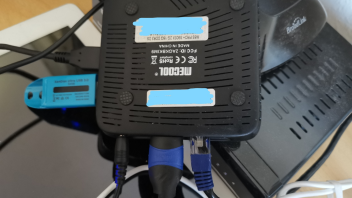

Im Schrank lagen noch 2 alte Mecool M8S pro+ (S905X 2/16G DDR3).
Die nutze ich jetzt für Hyperion.ng anstelle von z.B. Raspberry Pi 3.

Vorher:
Grabber nur intern mit CoreElec und Hyperion.ng.
Das bedeutet, Netflix , Disney und Prime in hoher Auflösung gucken PLUS Ambilight ging nicht, bleibt dunkel.

Zielsetzung:
An jedem TV muss streaming in bestmöglicher Auflösung ("4K") mit HDR Farbraum und 5.1 Ton PLUS Ambilight laufen, mit Hilfe eines externen Gerätes als Bild/Ton Quelle, einem HDMI Splitter und einem HDMI USB Grabbers an einem Gerät mit Hyperion.ng

Ich habe ein ganzes Rudel Splitter bestellt und verschiedene HDMI zu USB Grabber.
Und dann hab ich wochenlang getestet.

Ich nutze halt (ältere) Amlogic Boxen mit CoreElecNG und Hyperion.NG als Addon.
Bestimmt geht das auch mit anderer Hardware für Hyperion.ng.
Hab ich aber nicht und kann nur von dem erzählen, was bei mir läuft.

Vorab: Was mit diesen Geräten (Splitter/Grabber Kombi) NICHT läuft: Dolby Vision und Dolby Atmos.
Abgesehen vom Sony AG9 ist das kein großer Verlust, weil DV eh meist viel zu dunkel ist im Bild.

Folgende Varianten funktionieren und sind nutzbar:

FineTech VSP01201 plus Docooler video grabber mit Magenta TV Stick
Docooler grabber für Hyperion.ng als addon mit CoreElec.NG (!!) auf Mecool M8S pro +
am Medion TV und am Sony49XG7005

Ohne diesen grabber wurde weder HDR, noch verschiedene Modi (444 422 420) angeboten.

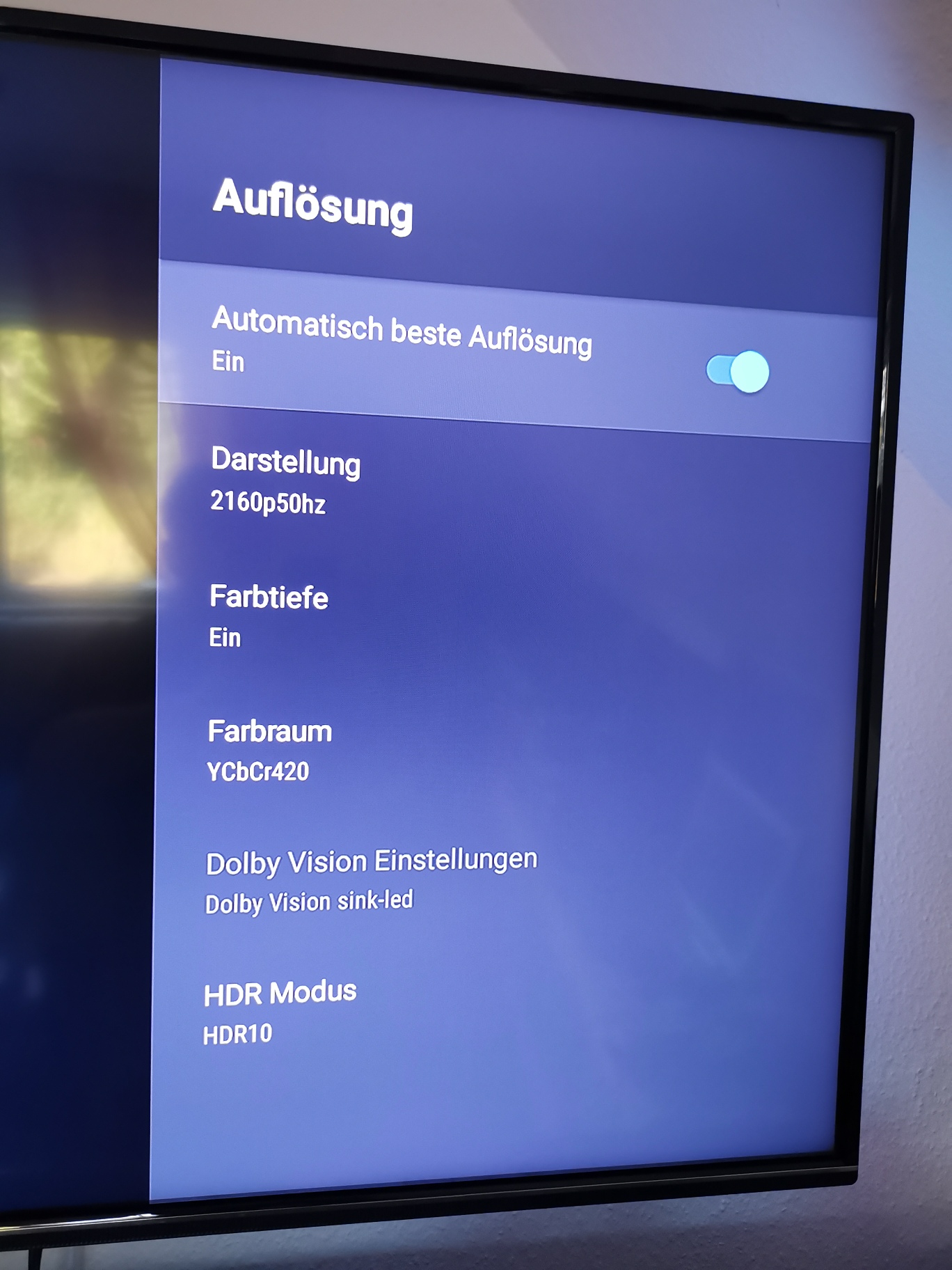

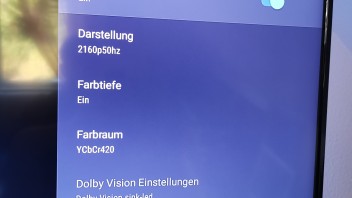

Stressfrei geht es mit 4:2:0

Das schöne am Magenta Stick ist die Wahlmöglichkeit zwischen Android TV 9 oder CoreElecNG vom Stick.

Hatte Hyperion.ng erst über die Mecool KI pro Box, auf der auf Basis von CoreElec auch u.a. ein TVheadend 4.3 Server läuft.
Ging (nicht wirklich erklärbar) wunderbar, bis alle Geräte 1x stromlos waren.
Danach im 10 Sekunden Takt: Hyperion.ng Neustarts.
Hab mehrfach neu installiert und die Variante dann aufgegeben.

Ein FineTech VSP01202 Splitter ist am Sony 65XF, Bildgeber ist ein FireTV Cube.
Hyperion auf einer MECOOL M8Spro. Grabber von Docooler.

Gerade der Würfel von Amazon ist wählerisch.
Findet der im HDMI Strang nichts mit HDCP 2.2 oder höher ist bei 1080p Streaming Feierabend.
Tonausgabe KODI in Dolby Digital ist spätestens bei LiveTV schwierig.
Nehmt halt MRMC, SPMC oder Dreamtv für TVHeadend.

Am Sony 65 AG9 hat die Nvidia Shield TV pro 2017 einen FineTech VSP01204 Splitter dazwischen bekommen
und den alternativen grabber. Hab vor dem Zwischenschalten des Splitters geschaut : 101 Bild Modi.
Das blieb auch so, nachdem der Splitter und grabber angeschlossen waren.
Hyperion.ng läuft hier auf einer Mecool Ki pro mit aktuellem CoreElec, aber dem alten 3er Kernel.

Obwohl die Splitter im Prinzip alle intern die gleichen chips haben, laufen bei mir nur diese Kombinationen stressfrei.

Die Bildquali der preiswerten grabber ist gut.
Klar. Besser geht immer. Aber hunderte Euro für grabber und Splitter gebe ich nicht aus.

Zum Komfort und Verkabelung:

Egal, was in der Artikel Beschreibung steht. Bei mir im Test: CEC geht.
Die externen Geräte sind direkt am TV angeschlossen, mit dem Splitter dazwischen.

Am TV ist der erweiterterte Farbraum aktiviert.
Die AV Verstärker für den guten Ton sind auch direkt am TV mit aktiviertem ARC und CEC.
Schalten sich in der Regel auch mit ein und aus.

Zusätzlich hab ich smarte Steckdosen im Einsatz, um ggfs. nur einzelne Komponenten einzuschalten oder komplett stromlos zu machen. Natürlich nicht den OLED. Der kriegt immer Saft.

Und ein letztes leidiges Thema : HDMI Kabel.
Haben mich an einem Gerät fast 1 Woche Zeit gekostet, bis ich 2 kurze Kabel identifiziert hatte, die Schrott sind.
Das Miese war, der Fehler war nicht einheitlich. Mal ging kein Ton. Mal kein CEC, mal fehlt HDR usw.

Aus meiner Sicht braucht man keine 8K zertifizierten Kabel mit Goldrand wie einst bei der ADO Gardine.
Aber was Ordentliches sollte es schon sein. Tausende guter Bewertungen zeigen euch den Weg..

Ehrlich. Ich möchte meine Ambilicht Eigenbauten nicht mehr missen.

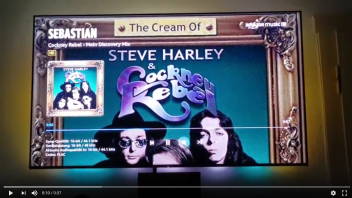

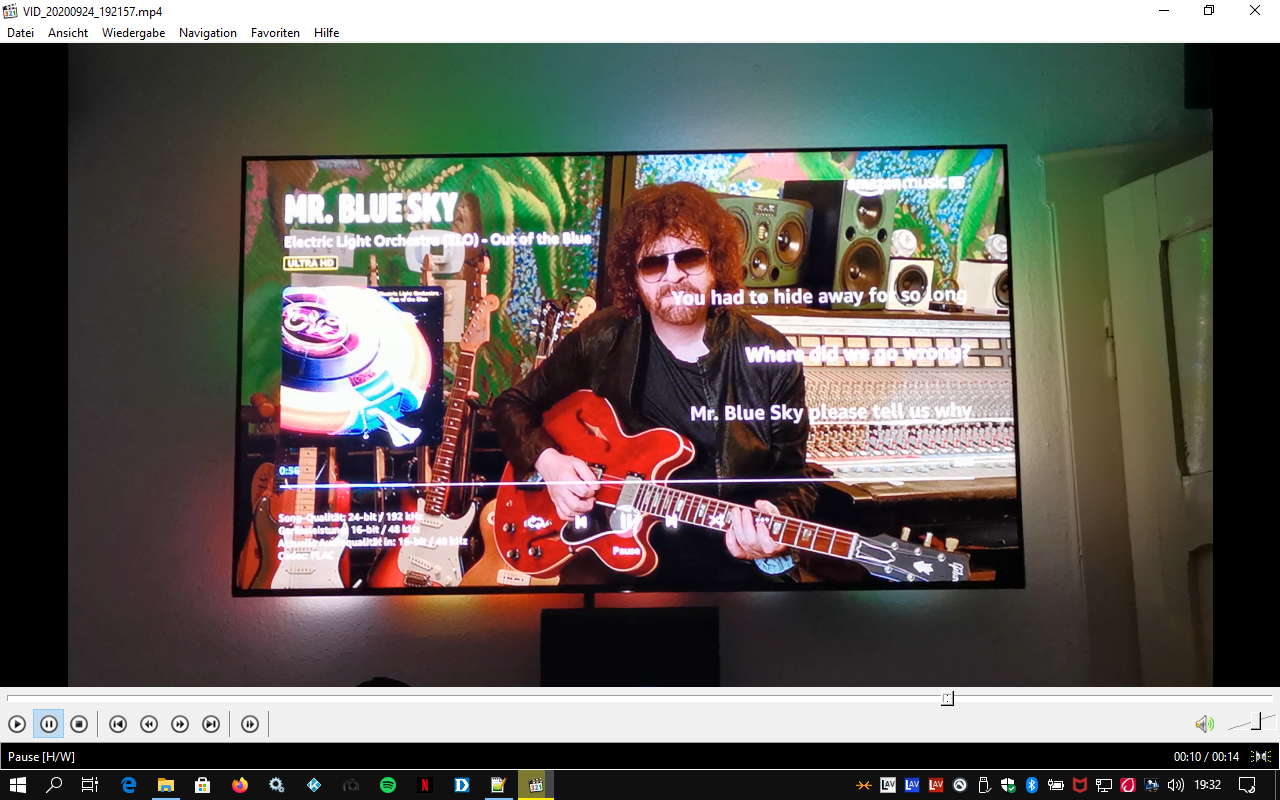

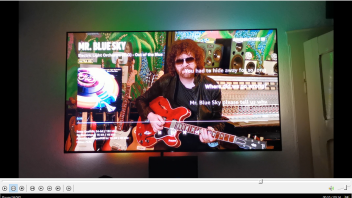

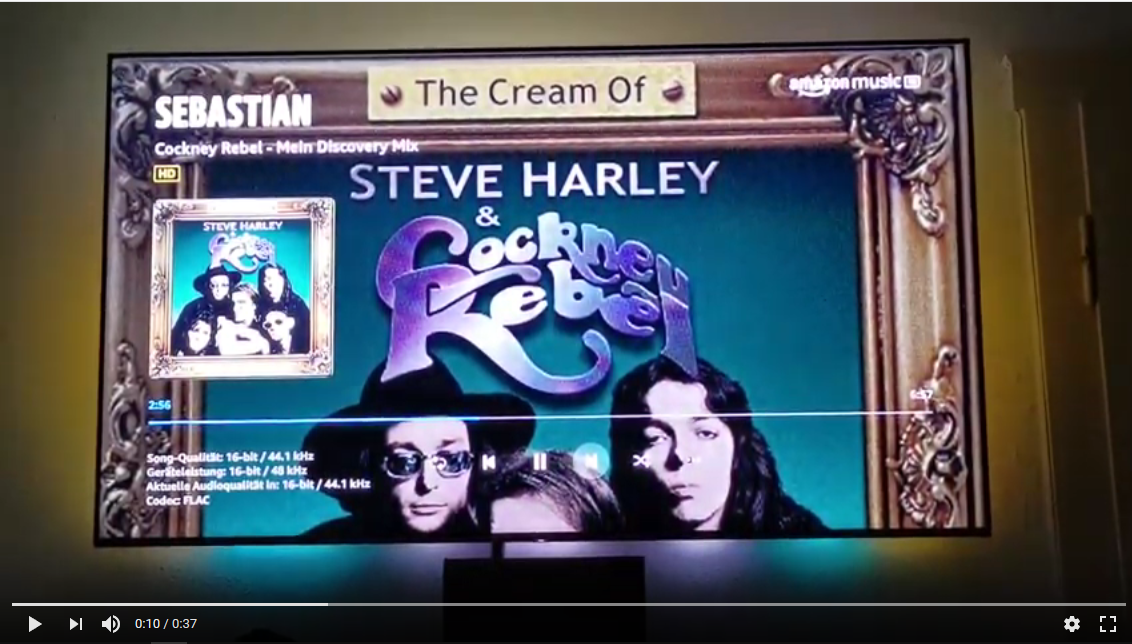

Selbst beim Musikhören macht das Spass, wenn sich der Bildhintergrund ändert, wie bei Spotify oder Amazon Music.

Handy Videos davon gibts dieses Mal nicht. Gab gleich Beschwerde wegen Copyright geschützten Material.
Und ein Video, wo ich mit dem Fahrrad unterwegs bin und dazu singe, werde ich euch ersparen
Aber ohne Jux. Grad für die dunkle Jahreszeit ist das Eigenbau Ambilicht eine große Sache für überschaubares Geld.

Für diesmal: Habe fertig.

Geräteliste:

FeinTech VSP01201
-> https://amzn.to/34r1Jpn

FeinTech VSP01202
-> https://amzn.to/30BDun7

FeinTech VSP01204
-> https://amzn.to/3d3kinn

(downscaler und CEC haben alle 3 zuvor genannten Splitter..)

Docooler Grabber, gibts unter div. Namen, achtet auf 60fps in der Beschreibung
-> https://amzn.to/36AOIw7

Grabber Alternative, wird oft unter dem Namen "Rullz " vertickt, auch Spezifikation genau lesen:
-> https://amzn.to/3lhvhwy

Bqeel Y 8 Max Amlogic Box
-> https://amzn.to/2GHrCJa

nicht für dieses Projekt nehmen (KEIN HDR! und div. Schaltprobleme )
-> https://amzn.to/34v8p5M

@don : bitte noch mal die Amazon-Links zu Affliate-Short-Links umbauen. Danke
-> erledigt [don]

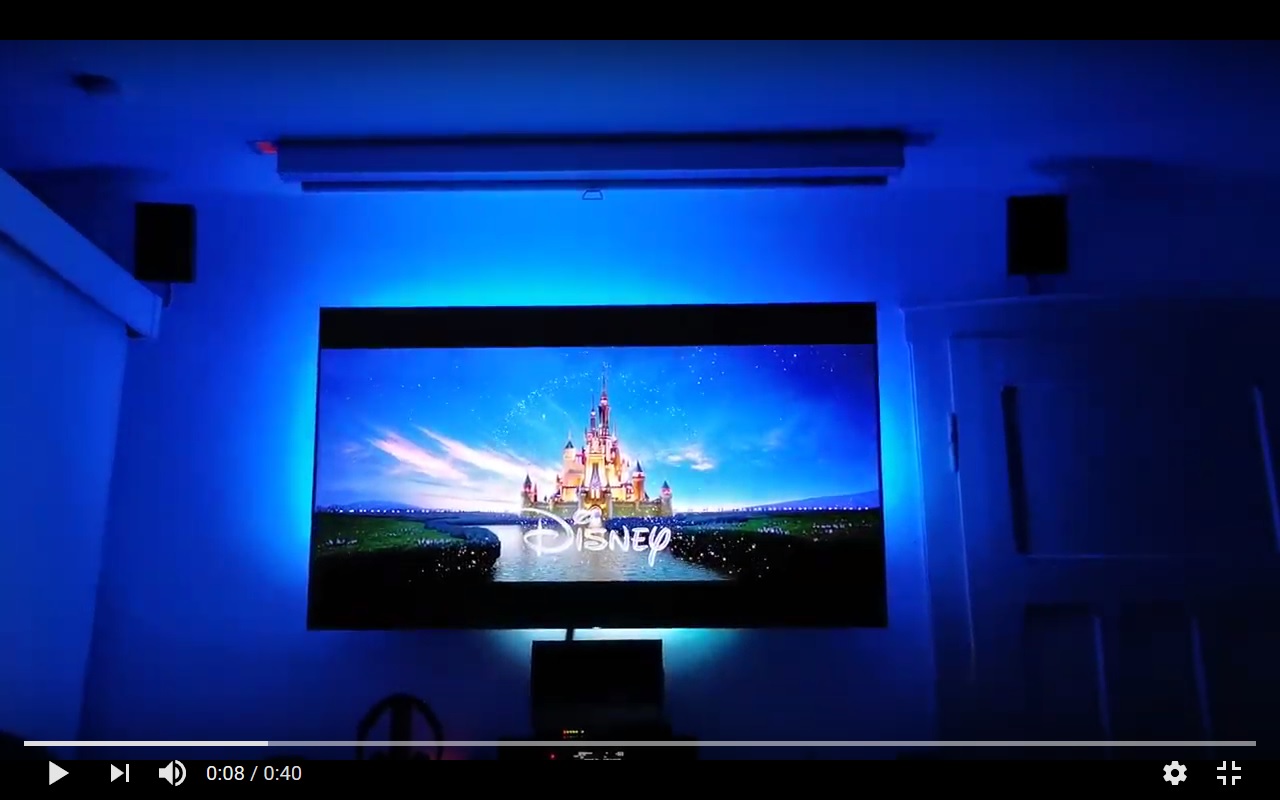

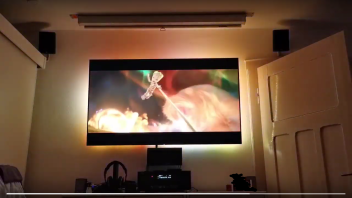

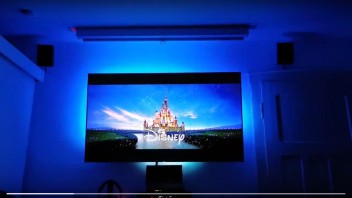

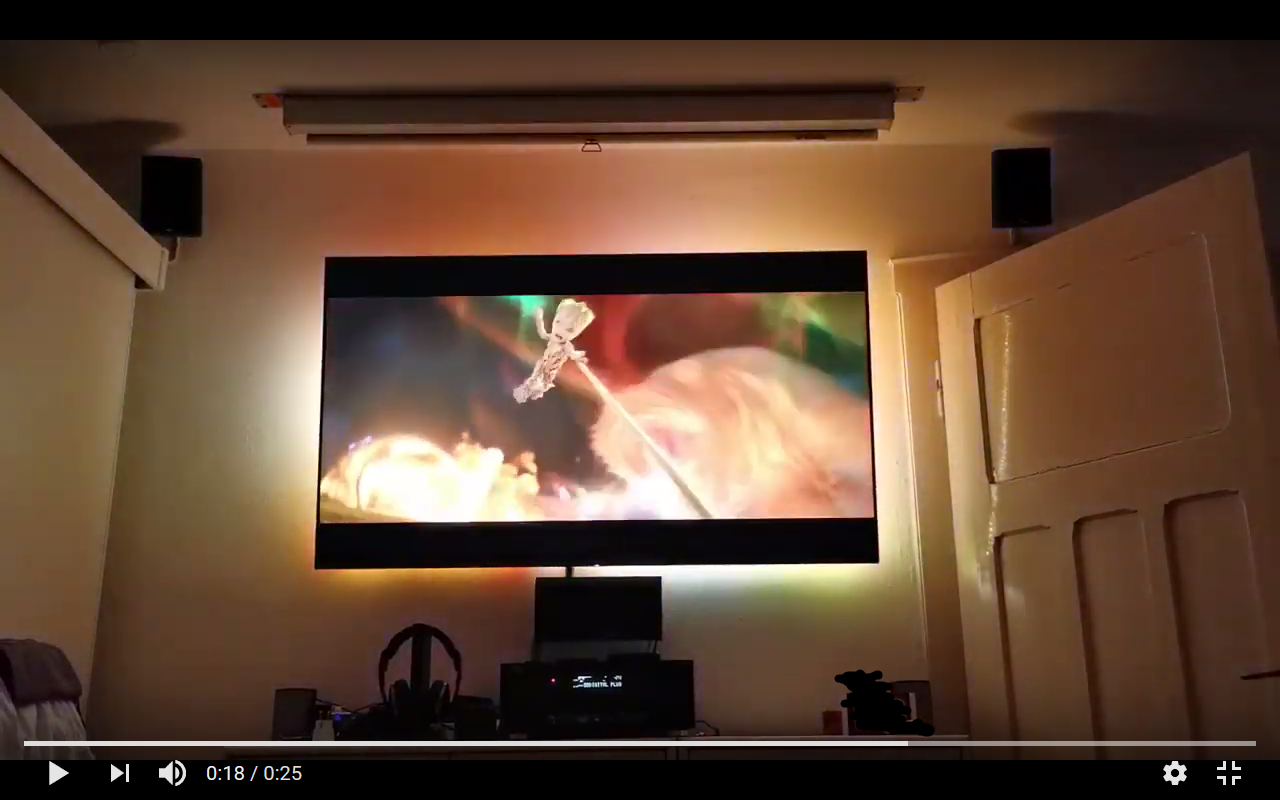

hänge jetzt doch noch mal ein Handy Video an.

Die Bildschwankungen sind vom Handy, ist freihändig gefilmt.
Als Ton nur mein Luft holen. Es geht ja auch nur darum, das Ambilicht mit Splitter und Grabber in Aktion zu zeigen..

Bildauflösung ist 3840x2160p. Wir sehen den Bildschirmschoner vom Cube.
Die Farbeinstellungen in hyperion.ng sind noch Standard, nicht korrigiert.
Wenn ich da wieder Copyright Ärger krieg, lösch ich das Video sofort.

https://youtu.be/3_8S8Csimcw

Ich würde, wenn möglich, zuerst mal andere HDMI Kabel probieren.

In den Hyperion grabbing Einstellungen hat man die Möglichkeit Auflösung, Anzahl der frames usw. zu ändern.
Man kann sich im Web Browser ja ein live Bild ansehen. Nach Änderungen Browser Fenster neu öffnen, f5 reicht beim live Bild nicht.

Kann meine Einstellungen derzeit nicht posten, da ich bis Weihnachten wieder einmal im Krankenhaus bin

Edit

Bei mir ist das HDR Bild etwas flau in den Farben, aber keineswegs wild.
Manche legen sich für HDR Material ein weiteres Profil an, mit angepassten Farbwerten
