CIR / IR / IrDA - FAQ

Zitat von DanCooper

Das Problem ist eher, dass es einfach keine neuen Mainboards mehr gibt, die über einen CIR-Header verfügen. Die einzigen, die noch standardmässig einen drin haben sind die NUC Boards von Intel. Aber die kauft man ja üblicherweise als Kit mit bereits vorhandenem IR Empfänger.

Ok, danke für die schnelle Antwort. Daran hatte ich natürlich nicht gedacht. Aber dann macht es Sinn weshalb die Anfragen zu CIRs so deutlich abgenommen haben in den letzten Jahren. Schade eigentlich, ich fand das war eine perfekte Lösung. Hoffe mein Board hält noch ein paar Jahre durch.

Zitat von DanCooper

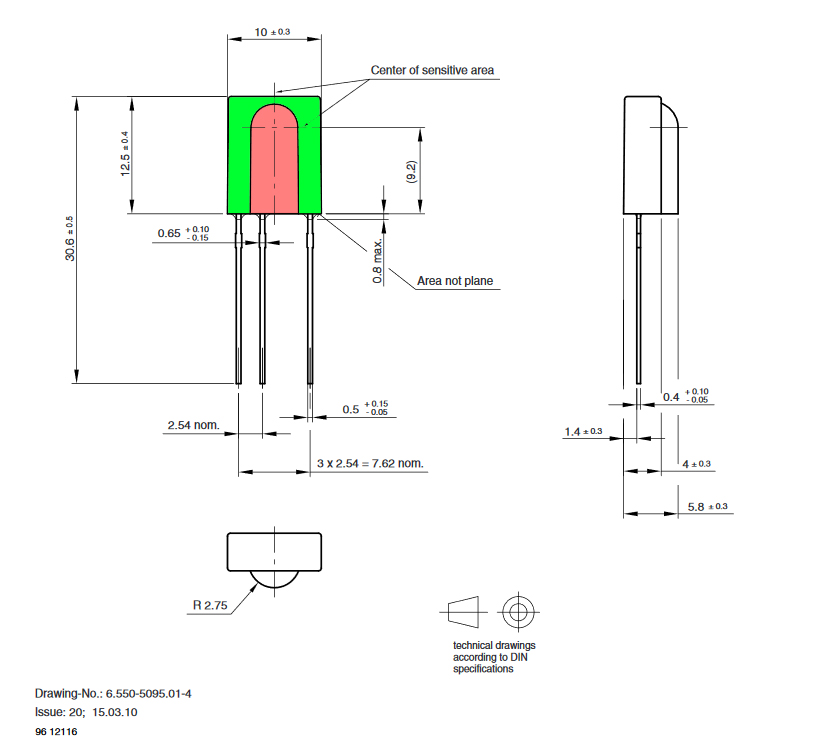

Wenn du einen CIR-Header hast brauchst du nicht wirklich Elektronik. Im Prinzip musst du nur den TSOP (z.B. Visay TSOP 31236) anhängen, auch irgendwelche zusätzliche Elektronik kannst du ohne schlechtes Gewissen verzichten. Ich hab die üblicherweise noch auf eine Laborkarte montiert, damit ich was zum anschrauben ans Gehäuse hatte. Als Anschlusskabel habe ich alte interne USB Kabel oder ähnliches verwendet.
Als aktuellen Stand(art) würde ich also sagen:Wer einen CIR-Header hat nutzt einen (eigenbau) CIR-Empfänger, wer keinen hat den FLIRC Streacom Edition.

Mehr als den TSOP brauch ich nicht?! Ich sehe nämlich immer irgendwelche Widerstände oder Kondensatoren bei den Schaltungen

Mein CoHaus hat da mehr und die hier sehen auch deutlich aufwändiger aus... Also nicht falsch verstehen, ich bin ja froh wenn es mit einem TSOP getan ist, den ich direkt an das Board klemme. Will nur verstehen wo der Unterschied ist dann zwischen den einzelnen Lösungen.

Danke!!

ich hab noch nen cohaus ir Empfänger, den in stick Form, mit dem wake over usb ging.
Falls Interesse besteht einfach Bescheid geben.

Ich hätte noch nen YARD2USB abzugeben Siehe Flohmarkt: USB-IR Empfänger Y.A.R.D.2 USB Micro

Zitat von DanCooper

Der Elko und Wiederstand ist zur Glättung der Eingangsspannung am TSOP. Ich habe immer darauf verzichtet und es funktionieren noch alle, die ich gebaut habe (so 5-8 Stück). Das Elektronikerherz wird sicher bluten wenn ich das sage, aber ich denke darauf kann man guten Gewissens verzichten. Bestellst hat ein paar TSOP als Reserve mit, falls er dir kaputt gehen sollte, kosten ja nix. Oder verwendest die vorgeschlagenen Elkos und Wiederstände, kosten ja auch nix und wenn du das ganze eh auf einer Laborkarte montierst ist das ja auch nicht wirklich zusätzlicher Aufand.Was noch wichtig ist: der TSOP hat bereits einen eingebauten IR-Filter. Wenn du also im Gehäuse ein Fenster hast solltest du darauf achten, dass dieses klar ist und nicht nicht nochmals als IR-Filter dient, damit würde den Empfang unnötig schlechter werden.

Ok Danke, an sowas hatte ich bereits gedacht. Aber da waren die Elektronik Kenntnisse dann nicht tief genug. Dann werde ich das mal probieren und nur mit einem TSOP starten.Dann kann ich auch auf die Lötrasterplatte verzichten und die Kabel direkt anlöten.

Das mit dem Gehäusefenster ist ein guter Hinweis. Ich bin auch schon länger auf der Suche nach was passendem. Aktuell tendiere ich zu dem:
https://www.conrad.de/de/p/mentor-sa…-mm-146455.html

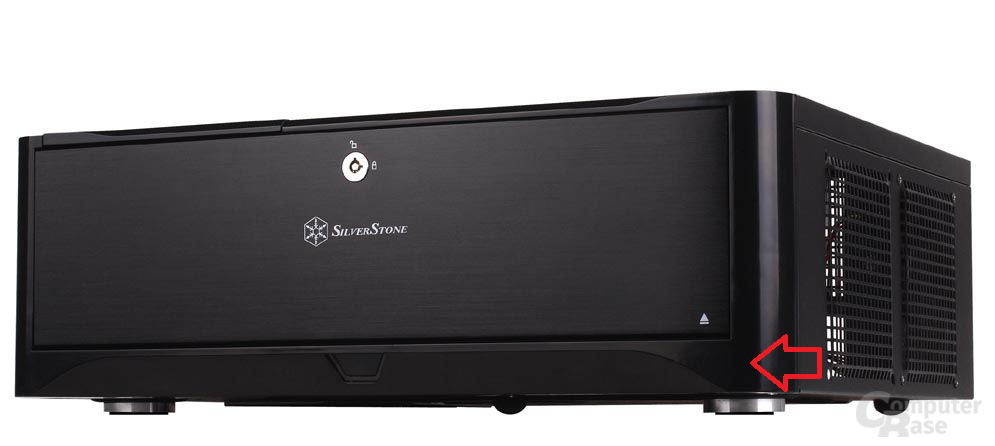

Da sollte der TSOP ja reinpassen und hat auch keinen IR Filter, die ist aber schon fast etwas groß. Ich habe ja das Silverstone GD06 Gehäuse (siehe Anhang). Und würde den IR gerne an der markierten Stelle verbauen.
Gibts noch Alternativen dazu? Mir ist wichtig, dass es "gut" aussieht Sonst ärger ich mich jedes Mal...

BTW: Hab gerade gesehen, dass es bei Conrad anscheinen den gleichen IR gibt wie den, den ich damals bei CoHaus gekauft habe. Nur falls du deine Links aktualisieren möchtest in deinem How-To
https://www.conrad.de/de/p/conrad-co…67270211436!!!g!!

Ich weiß ja nicht, wie der Akzeptanzwinkel bei dem Gehäuse ist, aber bevor du dein Gehäuse zermoddest würde ich erst mal schauen, wie gut das ganze geht, wenn du den etwas sloppy in die Seite ans Lüftergitter hängst.
Wie gesagt zu meinem FLIRC-USB habe ich überhaupt keinen Sichtkontakt. Das geht nur über die Reflexion der Wand. Ich wollte auch erst die StatusLEDs gegen nen IR-Sensor tauschen und den FLIRC nur Übergangsweise nehmen. Aber das läuft so sorgenfrei und gut, dass ichs einfach gelassen habe. Der Empfang zu meinem Fernsehe ist da schlechter.
